交叉圆弧组合式装饰结构件设计

这类交叉圆弧组合的装饰结构件，常应用在商用设备外观包覆、高端家居饰条、公共设施装饰面等场景中，作为外露的装饰衔接部件，既可以填补不同结构件之间的装配缝隙，也能通过流畅的曲面造型提升整体外观的精致度，避免生硬的直角拼接带来的廉价感。实际使用中，这类饰条多采用挤出或注塑工艺成型，部分金属材质的版本会采用折弯后焊接打磨的工艺制作，安装时多通过背胶、卡扣或者嵌入式卡槽固定在基材表面，不需要额外外露固定件，保证外观面的完整性。

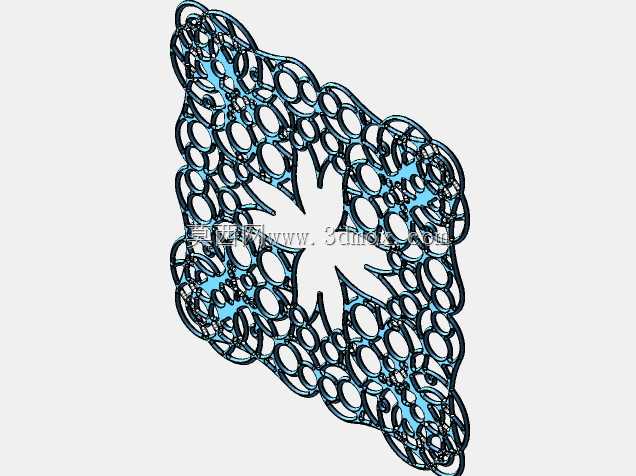

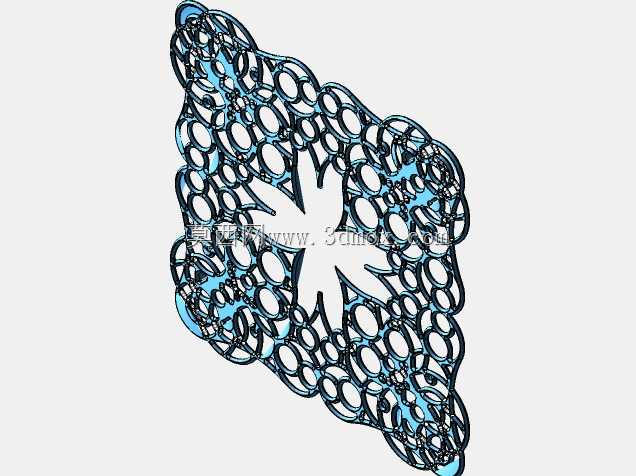

从结构设计角度来看，该饰条的整体造型由多组交叉、相切的圆弧与圆环元素组合而成，设计时特意将侧壁设置为向内倾斜的结构，让每一段圆弧跨度对应的截面都呈现菱形轮廓，这种结构一方面可以提升饰条本身的结构刚性，减少长尺寸状态下的翘曲变形，另一方面倾斜的侧壁也能在安装时形成自然的导向，方便快速卡入安装槽，降低装配对位的难度。在所有圆弧相交或者相切重叠的位置，全部做了圆角平滑处理，没有任何尖锐硬边，既可以避免安装和使用过程中划伤操作人员或者使用者，也能让曲面过渡更加自然，光线照射下不会出现生硬的折角阴影，提升外观质感。

整个结构设置了三个对称平面，在建模过程中可以利用对称特征大幅提升建模效率，只需要完成单一对称单元的曲面搭建，通过镜像、阵列组合就能快速生成整体结构，同时对称结构也能保证生产成型时的应力均匀分布，减少注塑或者挤出成型时的变形量，提升成品合格率。设计时需要注意控制侧壁的倾斜角度，角度过小会导致安装后卡接力度不足容易脱落，角度过大则会增加装配难度，甚至在卡入时出现结构断裂；同时相交位置的圆角半径需要统一协调，避免出现圆角半径突变导致的曲面不光顺问题，影响最终的外观效果。

在安装边界的考量上，这类饰条的截面尺寸需要和预留的安装槽保持0.1-0.2mm的过盈配合量，保证卡入后不会出现松动，同时饰条的外表面需要和周边的外观面保持齐平，误差控制在0.05mm以内，避免出现高低差影响整体观感。对于长尺寸应用场景，还需要在饰条背面设计均匀分布的定位筋，既可以提升整体的抗变形能力，也能在安装时起到定位作用，避免饰条出现长度方向的窜动。
