正十二面体空心管架构件设计

这类正十二面体管架构件，在空间桁架结构、模块化展陈骨架、轻量化支撑装置领域有较多落地场景，日常做结构方案时经常会碰到这类空间对称构型的设计需求。从实际用途来看，该构件依靠正多面体的空间对称特性，可实现多方向均匀受力，既可以作为独立的空间支撑单元使用，也能通过节点拼接组成大跨度的空间网架结构，适配临时展架、轻型设备支撑骨架、教学演示几何构型装置等场景，相比传统矩形桁架，在多向受力工况下应力分布更均匀，不会出现局部应力集中导致的杆件变形问题。

设计过程中首先要确定正十二面体的几何基准，先明确外接球直径作为整体尺寸边界，所有杆件的端点均落在外接球面上，保证整体构型的几何对称性，避免后续拼接时出现节点错位。杆件选用空心管材，在保证整体结构刚度的前提下尽可能降低自重，管材的管径与壁厚需要匹配整体外接球尺寸，若外接球直径在1米量级，选用常规圆管时壁厚不宜过薄，避免运输或安装过程中出现杆件弯折。节点位置的处理是设计核心，所有交汇于同一顶点的管材需要做相贯线切割处理，保证杆件对接时贴合紧密，若采用焊接工艺，节点处需要预留足够的焊接操作空间，若采用装配式连接，需要在顶点位置设计适配的连接接头，保证每根杆件的安装角度与几何计算值一致，避免累积误差导致整体构型变形。

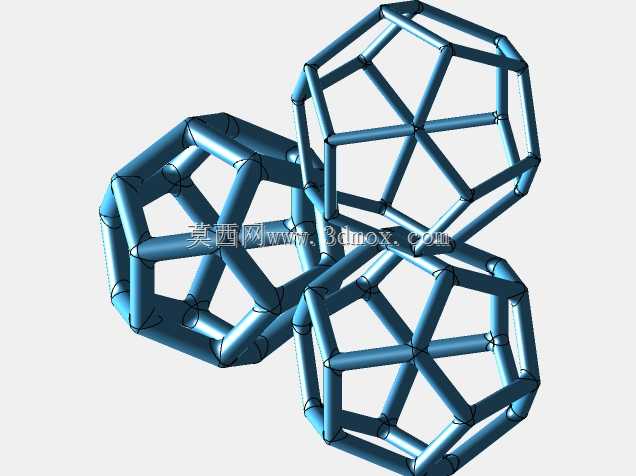

安装边界方面，该构件作为独立单元使用时，底部三个相邻的顶点可作为安装固定点，固定点的位置需要保证整体重心落在支撑面范围内，若用于拼接大型网架，每个顶点的连接接口需要做通用化设计，保证不同单元之间可以快速对接，不需要额外调整角度。实际建模时需要先绘制正十二面体的三维线框作为基准，每根管材的路径沿线框棱边布置，管材的中心线与棱边完全重合，避免出现偏心导致的附加弯矩，完成管材布置后需要校验所有杆件之间的干涉情况，尤其是节点位置的相贯处，要保证相邻管材之间没有重叠，同时预留足够的连接余量。这类空间管架构件的优势在于几何对称性带来的力学性能均衡，在承受多方向冲击载荷或静载荷时，各杆件的受力差值较小，能充分发挥空心管材的材料性能，相比实心结构减重效果明显，同时规整的几何外形也具备一定的展示属性，在科普装置、艺术装置的支撑结构中也能兼顾力学性能与外观效果。设计时还要考虑加工可行性，相贯线切割的参数要匹配常规管材切割设备的加工范围，避免出现过小的切割角度导致加工难度陡增，节点处的连接结构要尽量标准化，减少非标零件的使用，降低整体加工与安装成本。
