多材质PolyJet工艺碎水晶吊坠结构设计

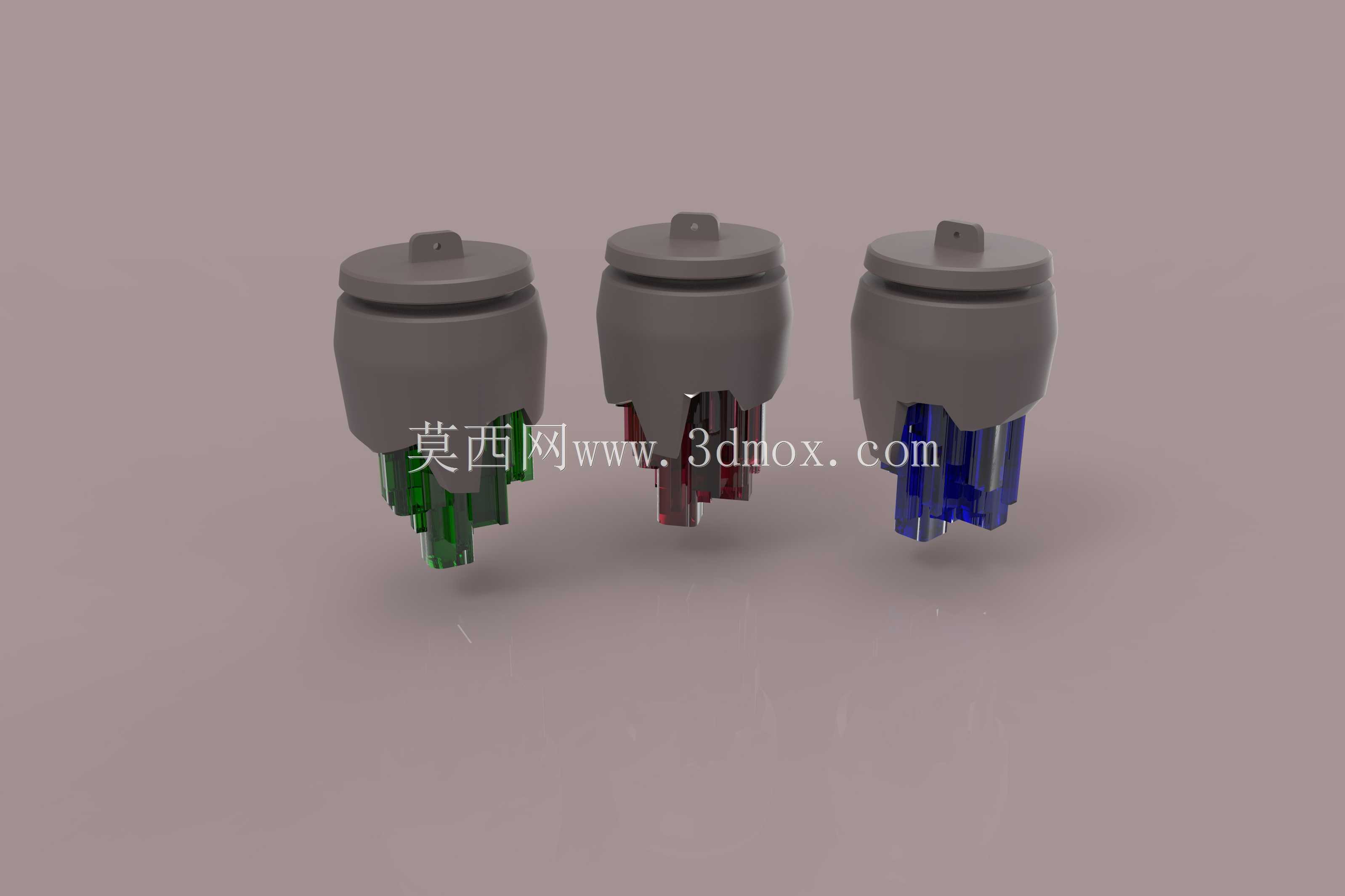

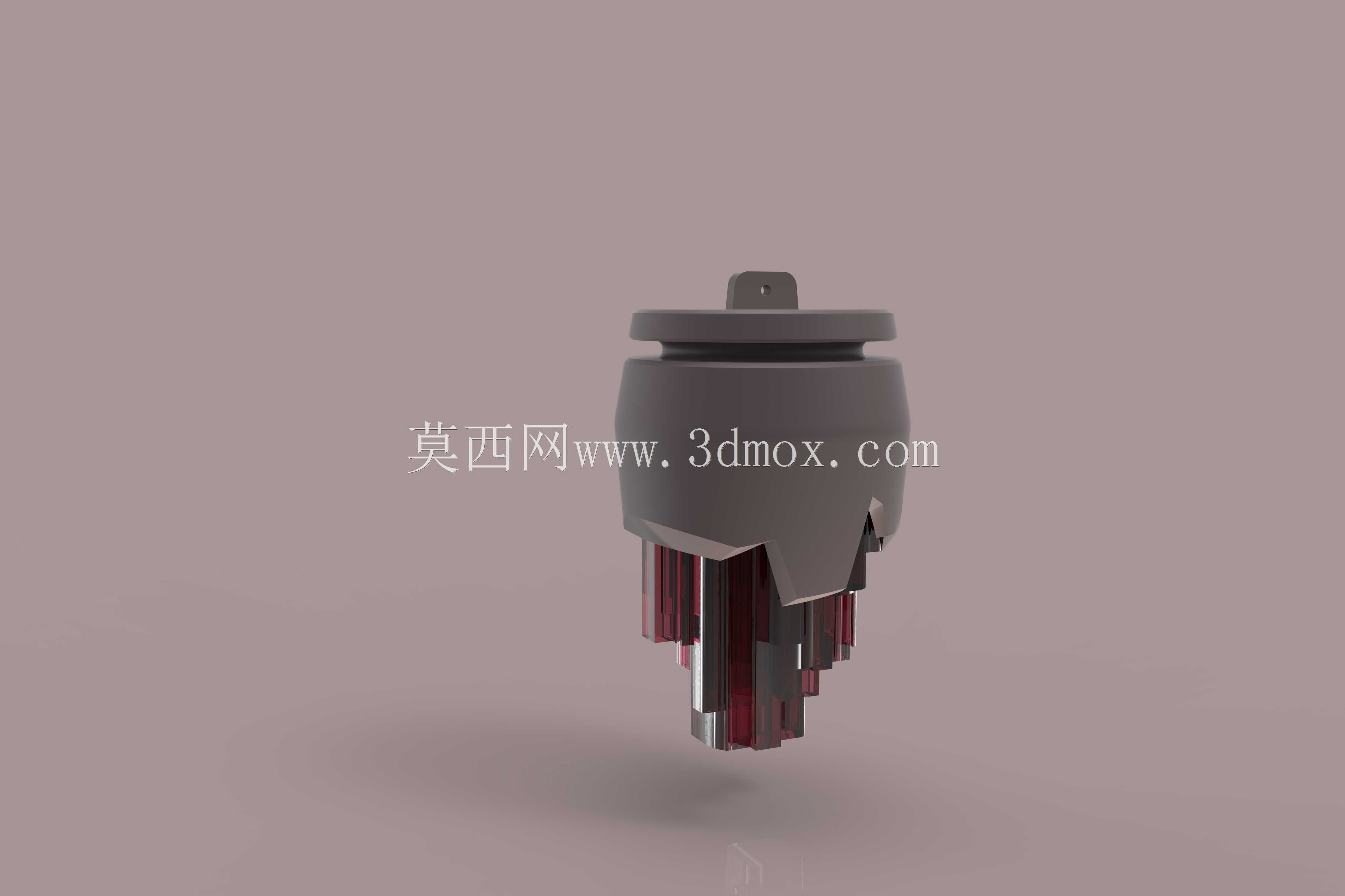

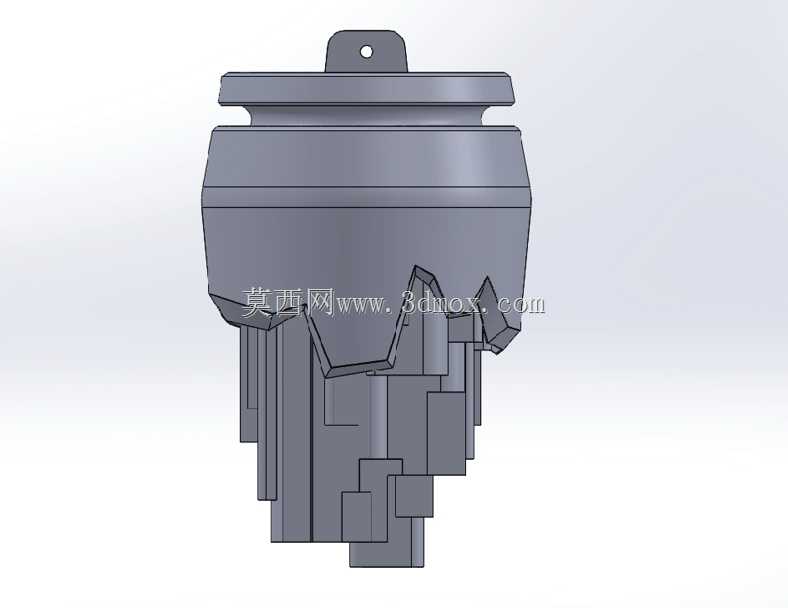

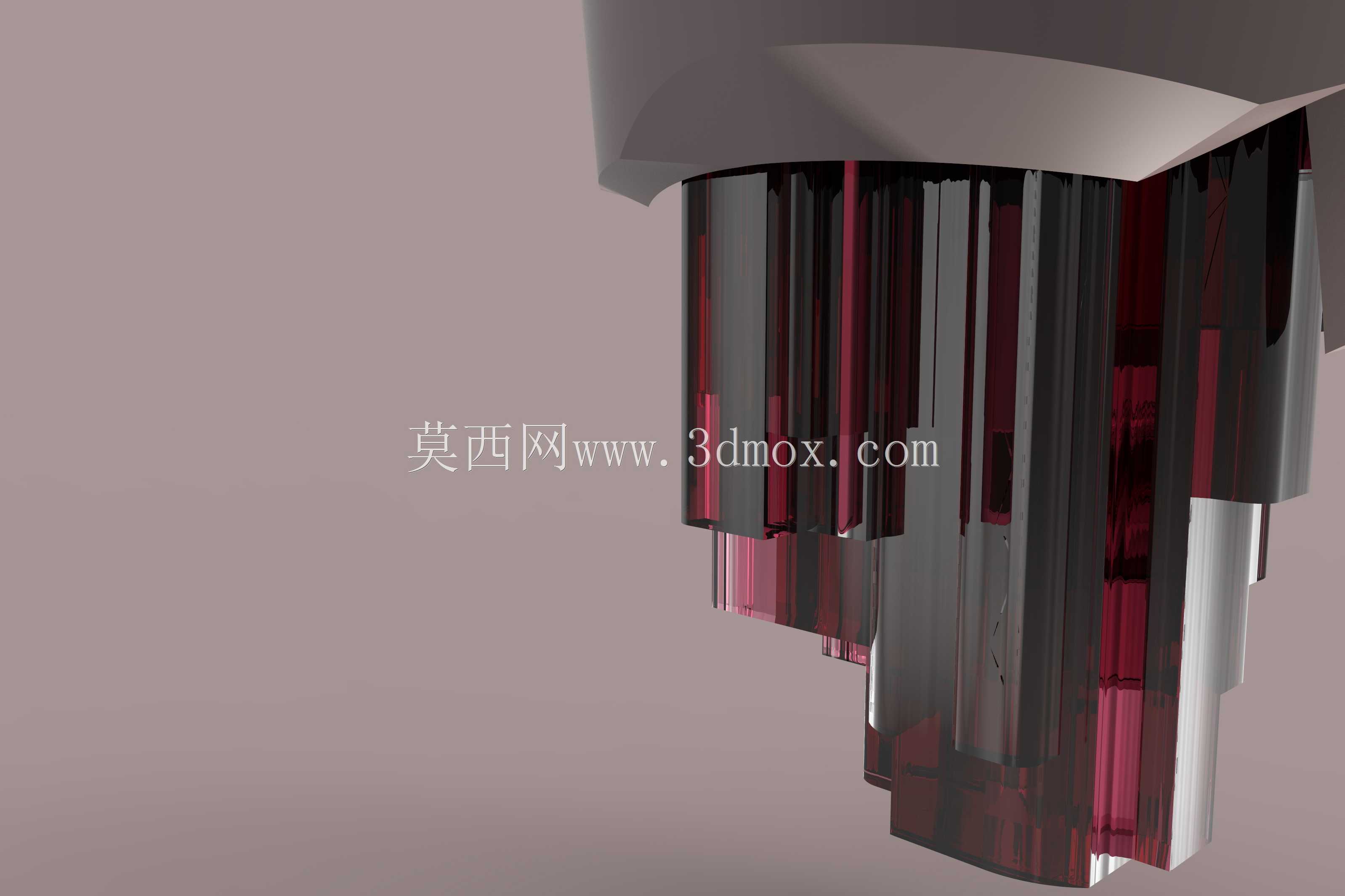

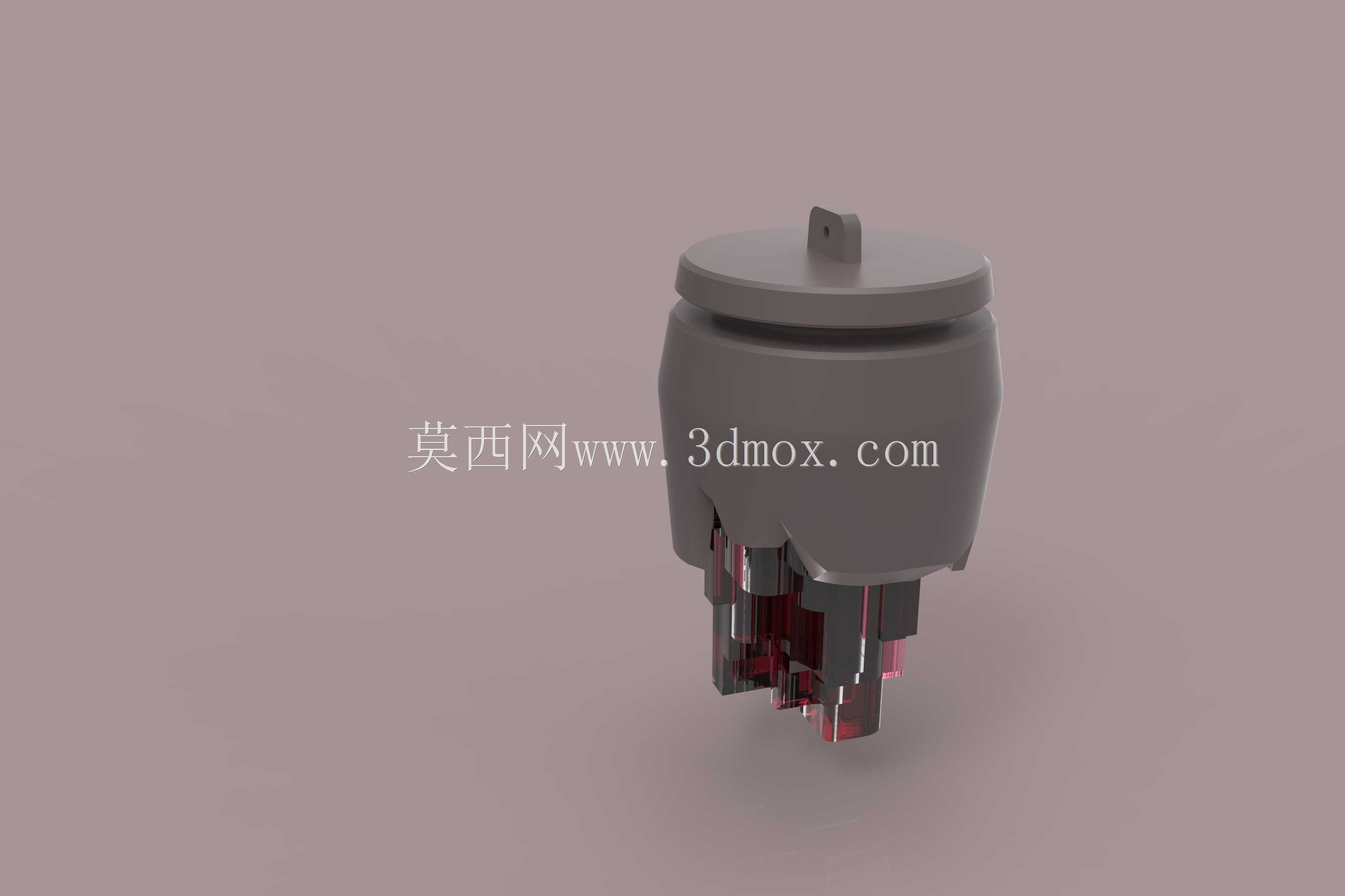

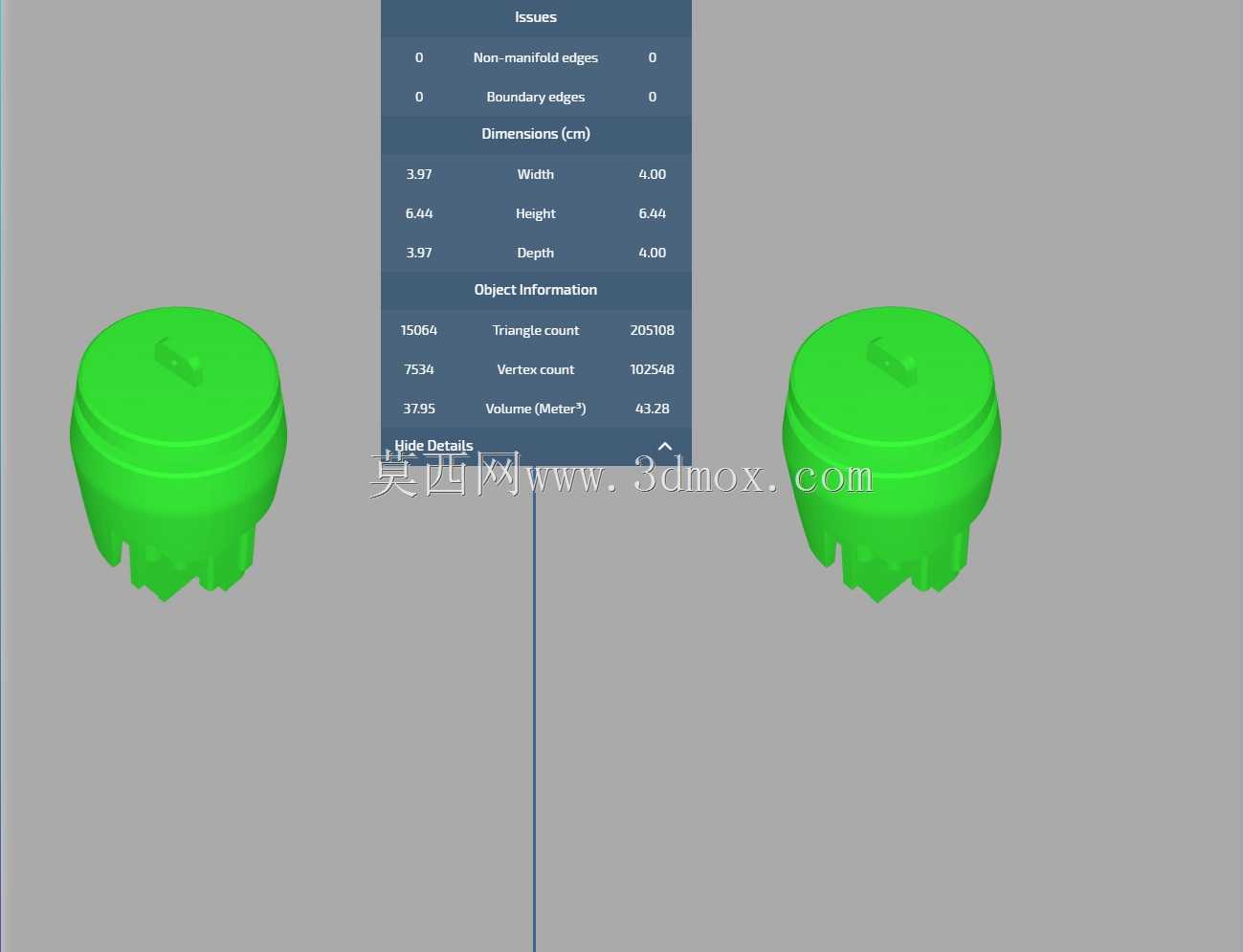

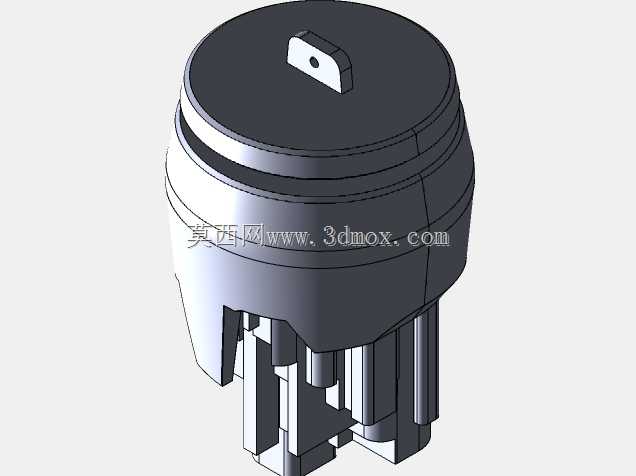

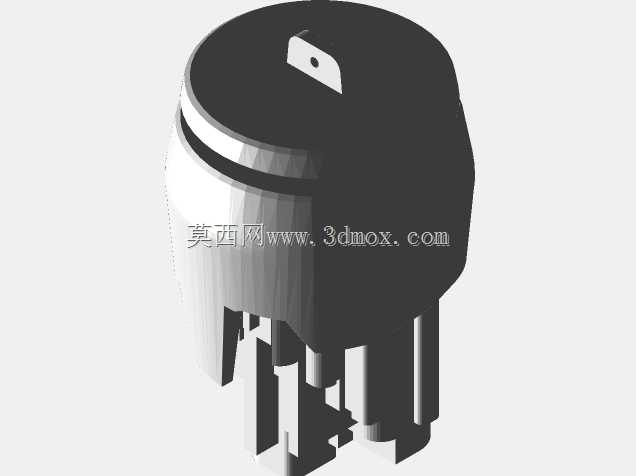

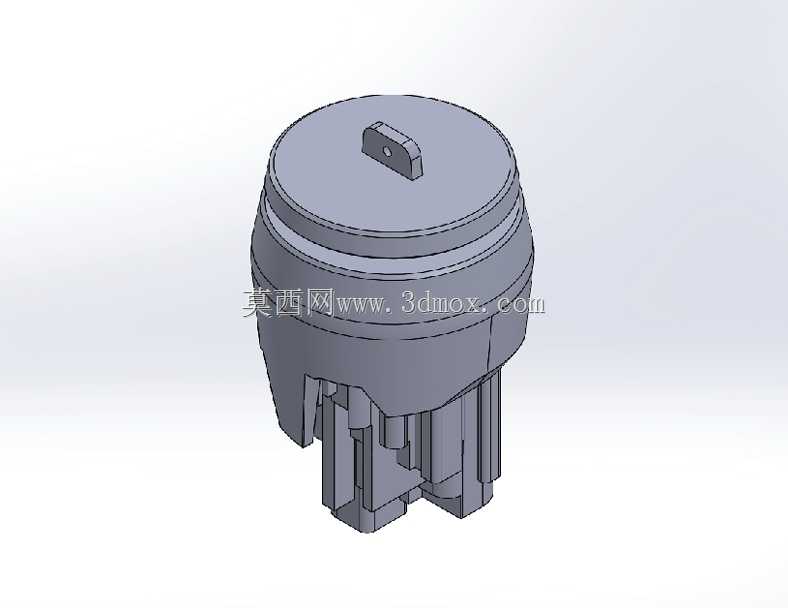

这款碎水晶造型的装饰构件，核心适配个性化首饰定制、文创装饰配件的小批量生产场景，依托PolyJet多材料喷射打印工艺实现一体化成型，无需额外的拼接组装工序，能直接产出具备双色质感的成品构件。从结构设计逻辑来看，上部的封闭外壳采用哑光深灰质感的硬质材料，承担整体的结构支撑作用，顶部预留的小凸柱是专门设计的挂接安装位，可直接穿入挂绳或者连接项链链扣，安装边界控制在凸柱直径3mm、突出高度4mm的范围内，适配绝大多数常规首饰挂接配件的尺寸公差，不需要额外做转接结构。下部的碎晶造型区域采用半透明高透材料，通过不规则的切面棱角设计模拟天然水晶的碎裂折射效果，切面的角度经过反复调整，在日常光线照射下能形成错落的光线反射路径，还原天然晶簇的视觉质感，同时每一处切面的边缘都做了0.2mm的圆角过渡，避免打印成型后出现锋利锐边，满足日常佩戴的安全要求。尺寸参数上，构件最宽处的直径控制在40mm，整体总高度为60mm，不含顶部挂接柱的主体高度为56mm，整体重量控制在15g以内，佩戴时不会产生明显的坠重感。材料搭配上，外壳部分选用刚性较好的灰色类ABS质感打印材料，保障挂接位置的结构强度，反复拉扯挂接位也不会出现断裂问题；下部晶簇部分选用高透明的类亚克力质感打印材料，两种材料在打印过程中直接实现分子级结合，不存在粘接脱落的风险。在实际应用中，这款构件除了作为项链吊坠使用外，还可以调整顶部挂接结构的形式，适配钥匙扣、包包装饰挂饰、桌面文创摆件等多个场景，结构设计上预留了足够的修改余量，设计人员可以根据不同的使用需求，调整晶簇部分的切面密度、外壳的表面纹理，或是更换不同的材料颜色搭配，快速衍生出不同风格的系列化产品。建模过程中重点处理了两种材料的结合面结构，将结合位置设计成错落的咬合结构，而非平整的直面拼接，进一步提升两种材料的结合强度，避免长期使用后出现分层脱落的问题，同时结合面的位置隐藏在外壳下沿的缺口处，从外部观察不会看到明显的材料拼接痕迹，保障整体外观的完整性。
