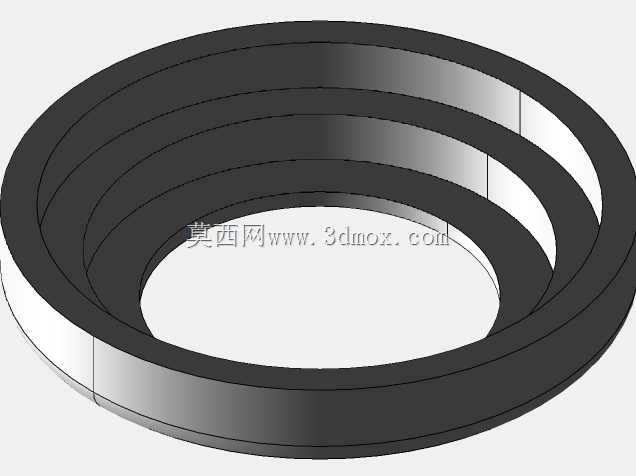

多层环形链轮盖密封防护结构设计

在链传动设备的运维场景里，链轮端的防护一直是容易被忽略却直接影响传动副寿命的细节，这款多层环形结构的链轮盖，正是针对开式、半开式链传动工位的防护需求做的结构优化。日常车间里的输送线、农机传动端、轻工设备的链轮组，长期暴露在带粉尘、切削碎屑或是户外扬尘的环境中，链轮啮合面如果没有可靠的端盖遮挡，硬质颗粒很容易卡入链节与链轮齿的啮合间隙，轻则造成齿面异常磨粒磨损，重则卡滞链节导致跳齿、传动中断。这款链轮盖采用同轴多层阶梯环的结构设计，并非简单的平板遮挡，每层环带的台阶差刚好对应链轮安装座的不同轴径台阶，安装时可以逐层嵌入安装位的预留环槽，不需要额外做复杂的定位工装，靠环带的配合面就能实现径向自定位，避免设备运行振动导致端盖偏移、出现防护缝隙。从安装边界来看，盖体的最外圈环面贴合链轮安装基座的端面，内圈的最小环径刚好避开车轴或是链轮轴的转动外径，两者之间预留的均匀间隙可以适配常规的轴用密封圈安装，不会和转动的轴面发生摩擦剐蹭，也不会因为间隙过大让粉尘从轴周缝隙侵入。设计时特意将盖体的截面做了等厚度的渐变处理，靠近外圈的部分厚度略大，用来承担安装时的螺栓压紧力，避免长期压紧出现盖体翘曲；靠近内圈的部分厚度稍薄，能减少对链轮内侧安装空间的占用，给链轮的锁紧螺母、轴端挡圈预留足够的操作空间，后期拆换链轮时不需要完全拆卸整个端盖，只需要松开外圈的固定件就能留出操作间隙。多层环的结构除了定位作用，还能形成迷宫式的密封路径，就算有少量粉尘突破了最外圈的贴合面，也会在多层环的台阶缝隙里沉降，不会直接接触到链轮的啮合齿面，相比普通的平板端盖，这种结构在没有增加额外密封件成本的前提下，大幅提升了防尘防护的等级，适配转速不超过1500转每分的中低速链传动场景，不管是新设备的结构配套还是老设备的防护升级，都能直接匹配常规的链轮安装尺寸，不需要对原有基座做二次加工。盖体的环形曲面做了圆滑过渡，没有尖锐的棱角，安装操作时不会划伤操作人员，也不会在设备运行时因为棱角产生风噪，整体结构没有多余的异形结构，不管是机加工还是注塑成型都能快速出件，量产的工艺性较好。
