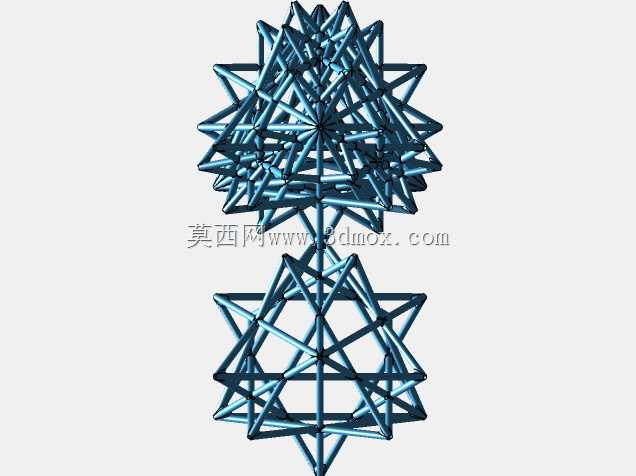

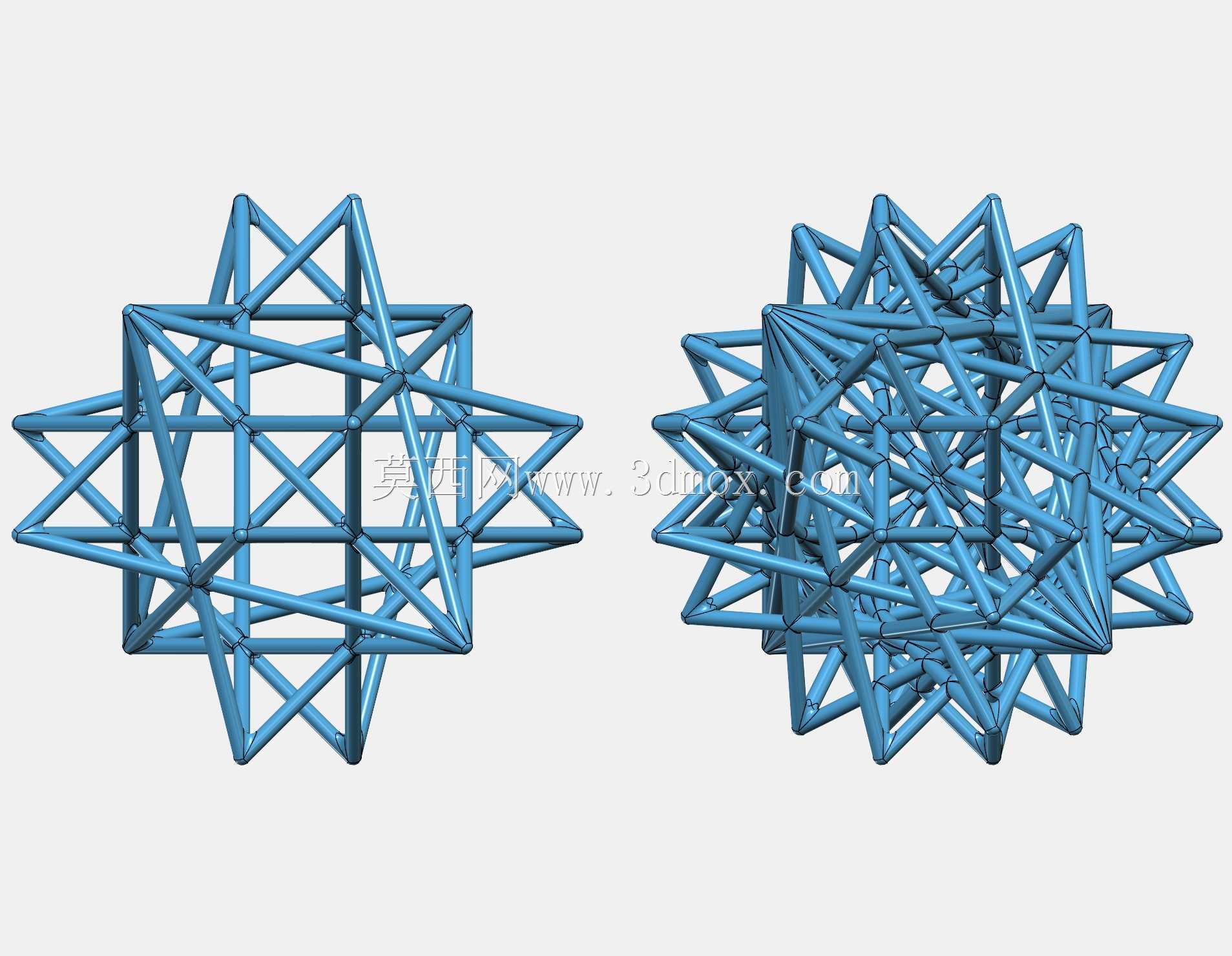

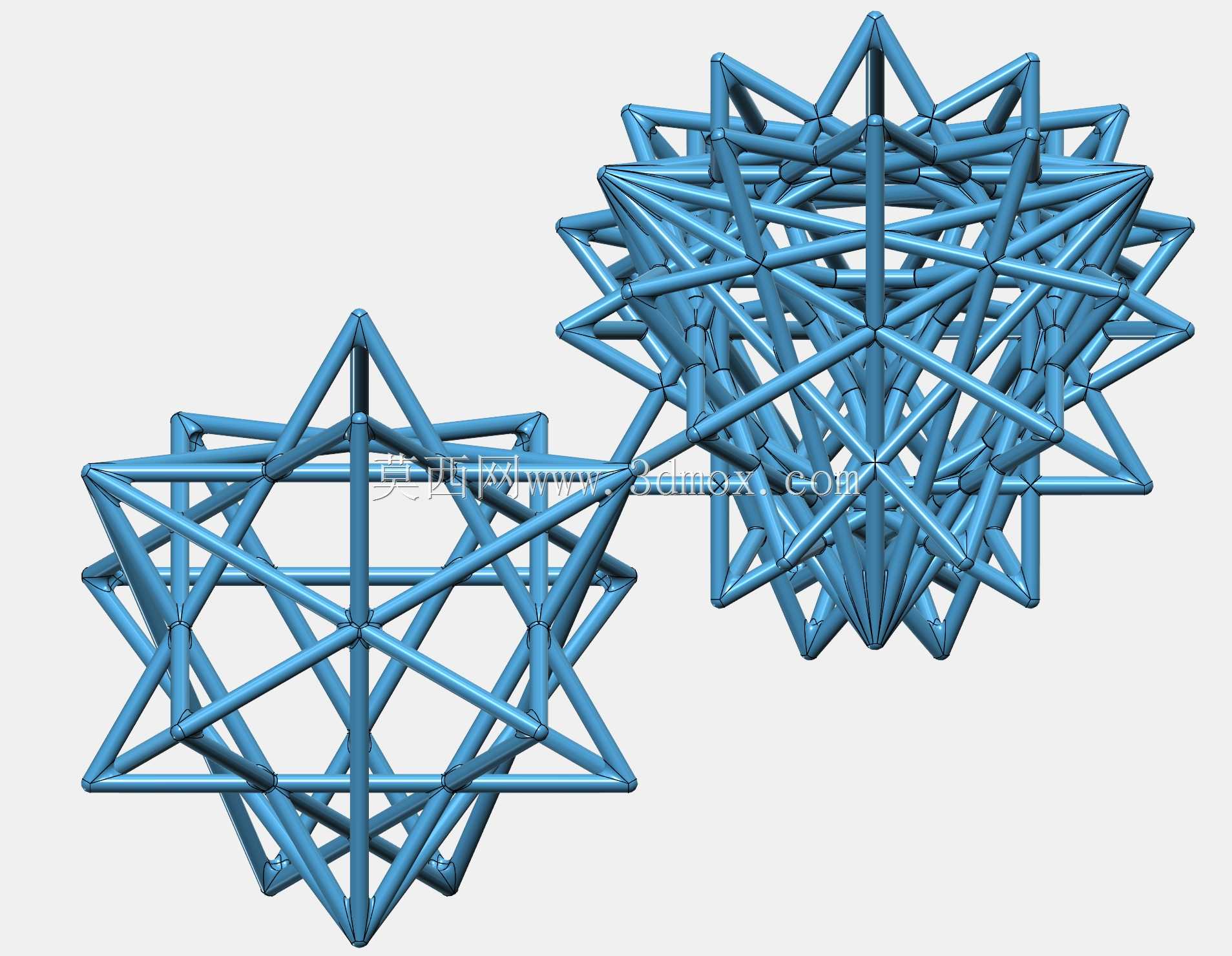

四面体衍生圆形阵列管架构件

这类管架构件在工程领域常作为空间支撑骨架使用，常见于轻量化桁架结构、实验台支撑框架、特种管路排布载体等场景，相比传统直连式管架，其空间拓扑结构能在同等耗材下获得更优的各向受力稳定性，适合对空间载荷分布有均匀性要求的安装场景。设计过程中以基础正四面体为核心母型，依托四面体四个顶点的法线方向作为阵列基准轴，将单组管接单元沿四个轴向做均匀圆形阵列排布，再通过实例化重复调用单元特征完成整体拓扑搭建，全程规避了逐根绘制管线的冗余操作，同时保证了每个阵列分支的结构一致性，后续修改时仅需调整母型单元参数即可同步更新所有衍生结构，大幅提升结构迭代效率。从安装边界来看，该构件整体呈中心对称的空间放射形态，所有管段端点均落在同一虚拟外接球面上，安装时可依托四个阵列轴向的端面作为固定基准面，适配不同方向的连接法兰或快接接头，无需额外做角度适配加工；管段之间的连接节点均做了平滑过渡处理，避免应力集中在焊缝或拼接位置，在承受径向或轴向载荷时，力流可沿管段均匀分散到四个阵列分支，不会出现单根杆件过载的情况。实际应用中，这类结构可直接作为流体介质的分流管架，介质从中心腔体进入后可沿四个阵列方向均匀分流，也可作为线缆的穿线支撑骨架，多组线缆可沿不同管段独立排布避免信号干扰，还可作为轻量化设备的安装机架，在中心位置挂载检测元件或小型执行器，四个方向的管架可同步连接支撑脚或调节机构，保证设备放置的水平度。设计时特意控制了管段的长径比，避免长管段在受载时出现挠曲变形，所有阵列单元的管段轴线均与对应顶点法线重合，保证加工时管材切割角度统一，降低现场拼接的对位难度，节点位置的拼接间隙预留了标准焊接余量，无需二次修配即可完成组焊作业。
