家具嵌入式钻石切面装饰拉手结构

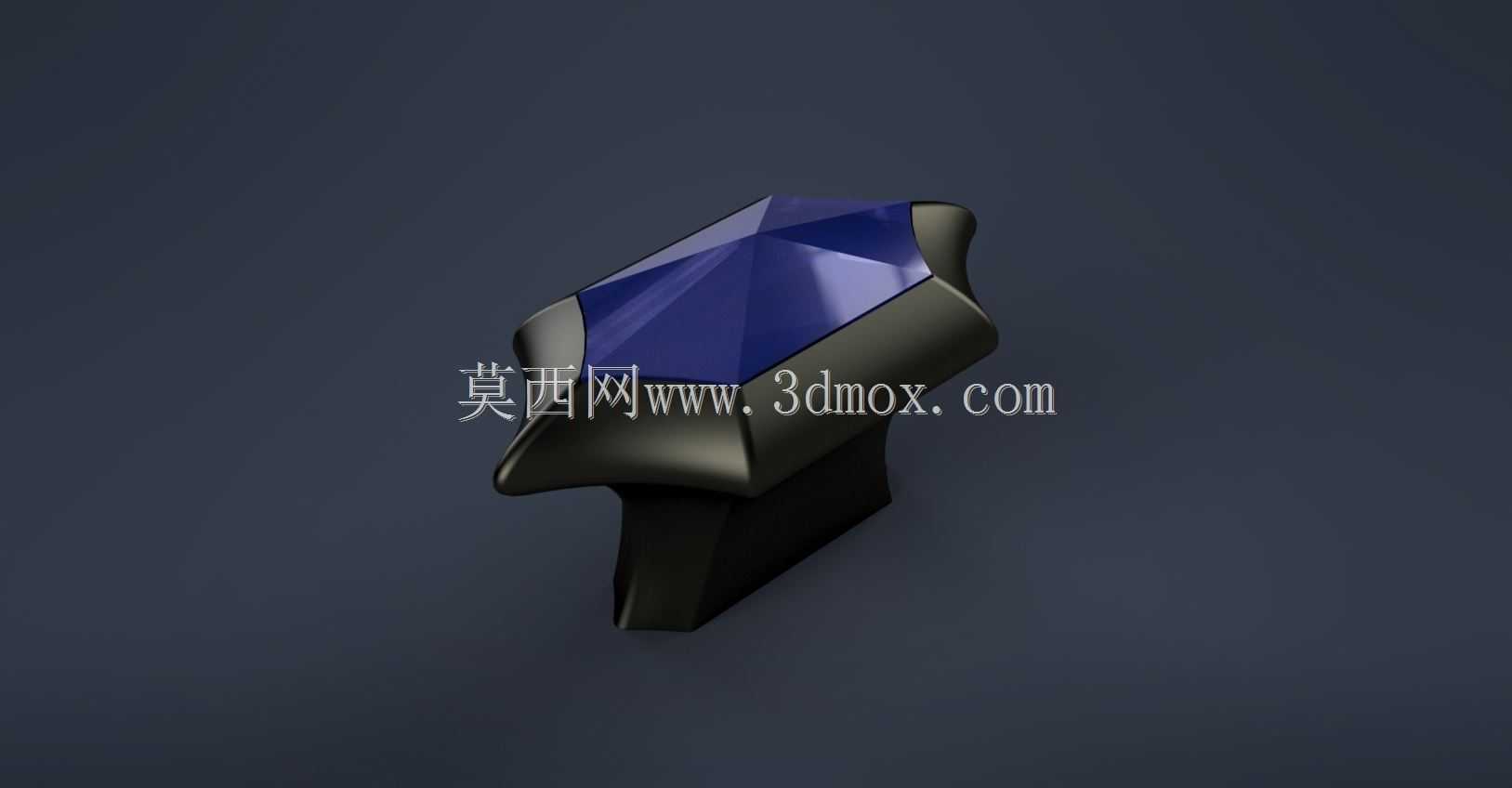

这款钻石造型拉手主要应用于定制家具的柜门、抽屉面板部位，常见于轻奢风格的衣柜、酒柜、床头柜等板式家具上，作为用户开合柜体的直接受力操作部件，同时承担柜体外观装饰的作用，适配厚度16-22mm的常规家具板材安装场景。从结构设计来看，拉手分为握持基座与装饰嵌件两个核心部分，握持基座采用下沉式弧面过渡设计，边缘做了R2.5的圆角处理，避免用户开合操作时剐蹭衣物或划伤手部，基座底部设置有两个M4内螺纹安装柱，安装时从板材背面通过自攻螺丝锁紧固定，安装后基座与板材表面贴合间隙控制在0.2mm以内，不会出现积灰、翘边的问题。顶部的钻石形装饰嵌件采用多面棱切结构，一共设置了12个对称的反光切面，安装后与基座的沉台完全贴合，嵌件边缘高出基座表面1.2mm，既能够形成清晰的视觉层次，也不会因为凸起过高造成日常使用中的磕碰。设计过程中重点考虑了握持的人机工程参数，拉手可供手指握持的有效深度为11mm，成年人单根手指可以完全探入握持区域发力，开合柜门时的施力方向与柜门旋转轴线垂直，不会出现施力打滑的问题。安装边界方面，这款拉手的整体外轮廓最大宽度为32mm，基座安装孔距为20mm，在板材上开孔时仅需要加工两个直径4.2mm的螺丝过孔，不需要做大面积的沉槽加工，普通家具厂的排钻设备即可完成安装位加工，不需要额外的特殊工装。实际使用场景中，这款拉手的静态承重可以达到15kg，完全满足常规柜门、抽屉的开合受力需求，反复开合测试三万次后不会出现基座松动、嵌件脱落的问题，表面处理采用哑光黑喷塑搭配高亮嵌件的组合，不容易残留指纹，日常清洁只需要用干布擦拭即可，适配深色系木纹、烤漆等多种家具面板的风格搭配。在三维建模过程中，所有曲面均做了G1连续过渡处理，没有尖锐的棱角结构，装配关系完全按照实际生产的公差配合设置，嵌件与基座的配合间隙预留0.1mm，既可以保证装配时的紧密度，也不会因为加工误差出现装配干涉的问题，模型的安装基准面与实际板材安装面完全重合，设计人员可以直接调用该模型嵌入到家具整体装配文件中，不需要额外调整安装位置与配合间隙。
