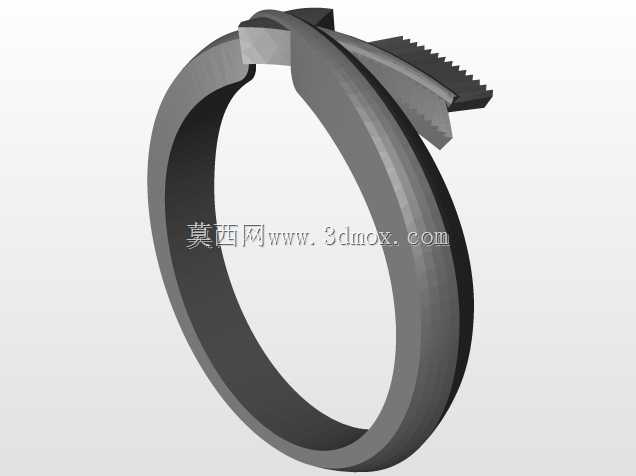

带齿式快装锁紧环结构设计

这类带齿结构的锁紧环，常应用在需要快速拆装、径向抱紧固定的管路连接、线束束紧、薄壁管件对接场景中，相比传统螺栓紧固的环形抱箍，它不需要额外配套紧固件，依靠自身带齿的搭接结构就能实现锁紧，在狭小安装空间内操作效率更高。从结构设计来看，环体主体采用等截面弧形弯制工艺成型，截面厚度均匀，保证抱紧时整圈受力分布一致，不会出现局部应力集中导致的环体变形或被固定件表面压损。搭接段的齿形采用单向止退设计，齿向顺着环体收紧的方向排布，当环体套在被固定件外侧施加径向收紧力时，搭接段的公齿会顺着齿面滑入母齿卡槽，反向受力时齿面会相互咬合锁死，不会因为设备运行产生的振动出现松脱，不需要额外加装防松垫片或者点胶处理。设计时需要重点控制环体的开口回弹量，弯制成型后要做去应力处理，保证自由状态下环体内径略小于被固定件的外径，安装时只需要掰开开口端套入对应位置，按压搭接段让齿形啮合到位就能完成固定，拆卸时只需要撬动搭接段的解锁翘边，就能让齿形脱开，快速取下环体，重复拆装多次也不会出现齿形磨损导致的锁紧力下降。安装边界上，这类锁紧环不需要在被固定件上加工定位槽或者螺纹孔，只需要被固定件的外表面粗糙度在Ra6.3以内，整圈圆度误差不超过外径的1%，就能保证足够的抱紧摩擦力，适配的管径范围可以通过调整环体的展开长度来适配，搭接段的齿形啮合长度会随着管径变化自动适配，不需要针对单一管径做单独的结构调整。环体的边缘都做了倒圆角处理，安装时不会划伤操作人员的手部，也不会刮破被固定件表面的防护涂层，在气动管路连接、设备线束整理、通风管道软连接固定等场景中，这类结构的锁紧环已经逐步替代传统的喉箍，因为它的整体高度更低，安装后占用的径向空间更小，在排布密集的管路组中不会出现相邻环体干涉的问题。建模过程中需要重点还原齿形的啮合角度，齿面的倾斜角度控制在15度到20度之间，既保证锁紧时的滑入顺畅度，又能保证反向止退的咬合力，环体的弧形段要保证曲率连续，避免出现折线拐点导致抱紧时局部压力过大，搭接段的翘边高度要控制在3毫米以内，方便用一字螺丝刀撬动解锁，同时不会因为翘边过高在安装后剐蹭周边零部件。
