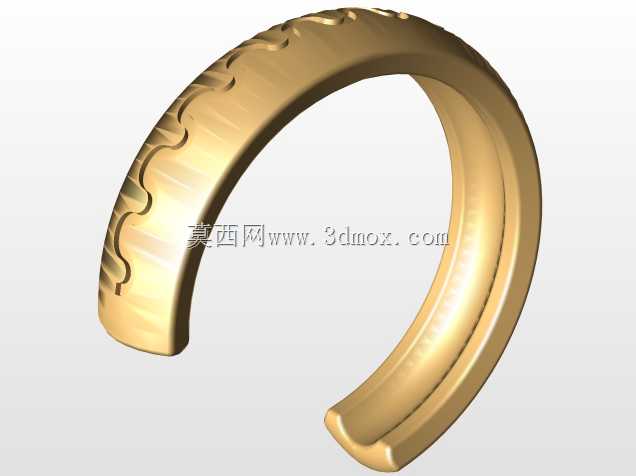

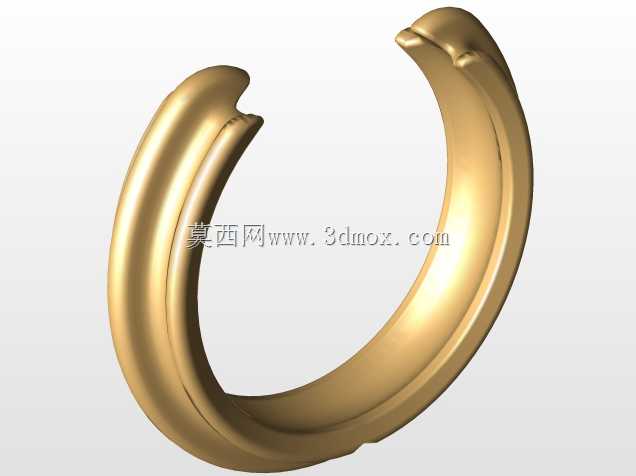

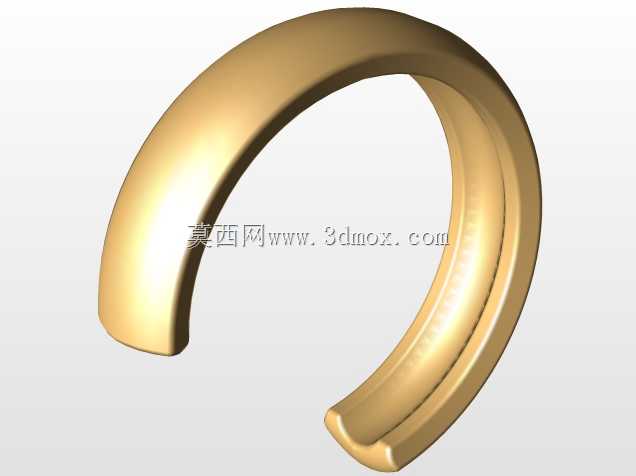

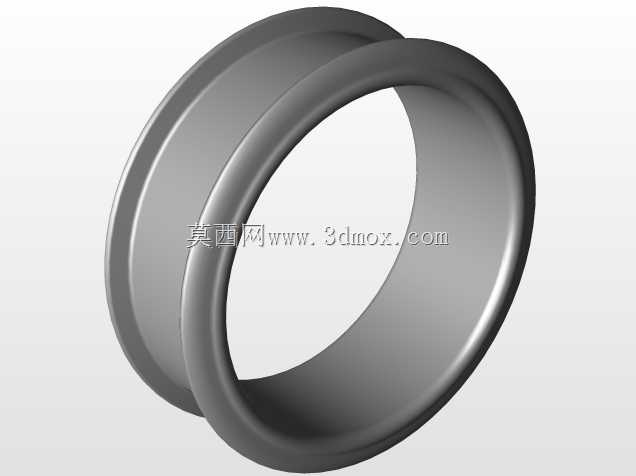

嵌套式双环旋转配合金属环结构

这类嵌套双环结构常作为紧凑型转动限位部件应用在小型铰接机构、便携折叠设备转轴、饰品活动连接结构以及轻工机械的微动铰接点位上，区别于常规销轴式铰接，该结构无需额外配置销轴、卡簧等紧固件，依靠内外环的型面贴合实现转动约束，能在极小的安装空间内完成周向旋转的动作需求，大幅减少配套零件数量，降低装配环节的工序复杂度。从结构设计逻辑来看，内外两个环件均采用弧形截面设计，内环的外弧面与外环的内弧面加工为匹配的贴合曲面，二者装配后形成面接触的转动配合，相比线接触的铰接结构，接触应力分布更均匀，长期往复转动下的磨损量更小，能有效提升铰接点位的使用寿命。设计过程中需要严格控制内外环配合面的尺寸公差，配合间隙需控制在合理区间，间隙过大会导致转动过程出现径向窜动，影响机构动作的稳定性，间隙过小则会增大转动阻尼，甚至出现卡滞无法转动的问题，同时环件开口处的型面需要做圆滑过渡处理，避免应力集中导致环件受外力时出现开裂变形。从安装边界来看，该结构整体为开口环形，安装时无需从轴端穿入，可直接从侧向卡入对应安装位，适配一些轴件两端已固定、无法套装铰接件的特殊安装场景，整体径向尺寸紧凑，轴向厚度可根据实际承载需求调整，承载较小时可减小环件截面尺寸降低整体重量，承载较大时可增大截面面积提升结构强度。实际应用中，该结构的转动角度可通过开口处的两个限位凸台进行控制，当外环相对内环转动到极限位置时，凸台相互抵接即可限制转动行程，无需额外设置限位块，进一步简化了周边结构的设计，在一些需要小角度往复转动的轻载机构中，这种一体化的铰接结构能大幅压缩整体结构体积，避免常规铰接结构带来的体积冗余，同时金属材质的环件具备较好的结构强度，能承受一定的径向载荷与轴向窜动力，适配多数轻载铰接场景的使用需求。建模过程中需要重点关注配合面的曲面连续性，保证曲面无拐点、无折痕，才能确保转动过程顺滑无卡顿，开口处的凸台位置需要根据所需转动角度精准计算，确保限位角度符合实际使用要求，同时环件的壁厚需要均匀一致，避免加工过程中出现应力不均导致的变形问题。
