流线型异形金属结构件三维数模

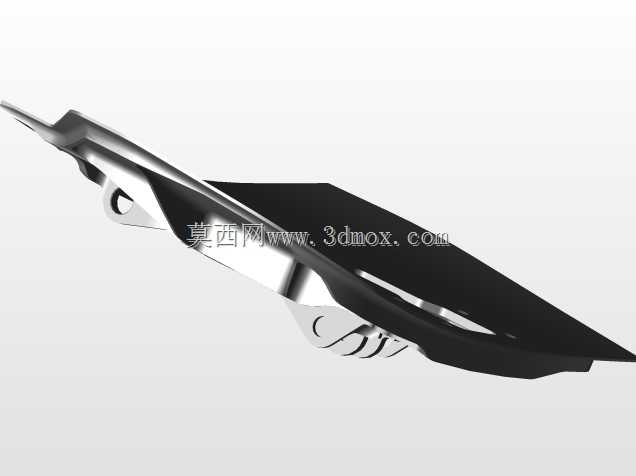

该异形金属结构件采用流线型曲面构型，整体为薄壳式钣金冲压成型结构，主体轮廓沿长度方向呈现渐变收窄的楔形形态，前端为尖锐的导流式端头，尾部为平直切边结构，可适配高速运动场景下的气流导向需求，常见于高速载具的外覆导流部件、特种装备的气动防护组件等应用场景，能够在高速行进过程中有效降低气流紊流带来的阻力影响，同时兼顾结构防护与外形规整的需求。

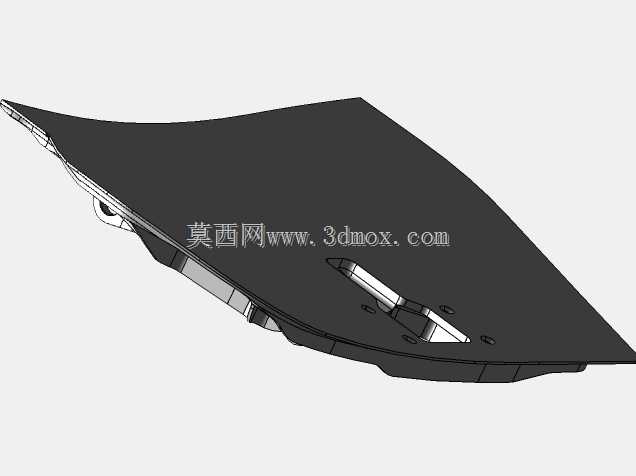

从结构设计层面来看，该零件在主体曲面的内侧设置了多组带安装孔的弯折支耳，支耳与主体曲面采用一体化冲压弯折成型，无需额外焊接拼接，既保证了结构整体的连接强度，也减少了装配环节的拼接误差，安装孔位的位置度公差可控制在0.1mm范围内，能够直接与配套的安装基座实现精准对位，安装时仅需通过标准紧固件穿过支耳孔位即可完成固定，无需额外制作适配工装。零件的主体壁厚均匀，整体厚度适配常规冲压工艺的加工范围，曲面过渡区域均做了圆角处理，避免应力集中导致的结构疲劳损坏，在弯折区域特意设置了加强压筋结构，能够在不增加整体壁厚的前提下提升局部结构刚度，降低高速气流冲击下产生的结构形变概率。

设计过程中优先考虑了空气动力学特性，所有外露曲面均做了连续曲率过渡处理，不存在突兀的折角与凸起，能够保证气流沿曲面平顺流过，减少气流分离产生的涡流噪声。零件的安装边界经过反复校核，所有支耳的安装面均处于同一装配基准平面，装配后与基座的贴合间隙可控制在0.05mm以内，不会出现局部翘曲导致的装配应力。零件整体的外形尺寸适配常规中小型载具的侧部或底部安装空间，长度方向的尺寸可根据实际安装场景做等比例缩放调整，曲面的曲率参数保留了可编辑特征，方便设计人员根据具体的风阻测试结果做局部曲面优化。

从实际使用场景出发，该结构件除了气动导流的作用外，还可作为内部管线的防护盖板，内侧的空腔区域可容纳布置线缆、小型管路等组件，曲面外壳能够有效阻挡外部飞溅物、雨水等对内部组件的侵蚀，支耳位置的设计也避开了内部管线的走线路径，不会出现安装紧固件与内部组件干涉的问题。零件的边缘均做了卷边钝化处理，装配过程中不会划伤操作人员，也避免了边缘应力集中导致的开裂问题，整体结构兼顾了气动性能、结构强度、装配便利性与防护功能，可直接用于相关设备的结构设计选型参考，也可作为同类流线型钣金结构件的设计模板使用。
