六角形板销结构三维设计作品

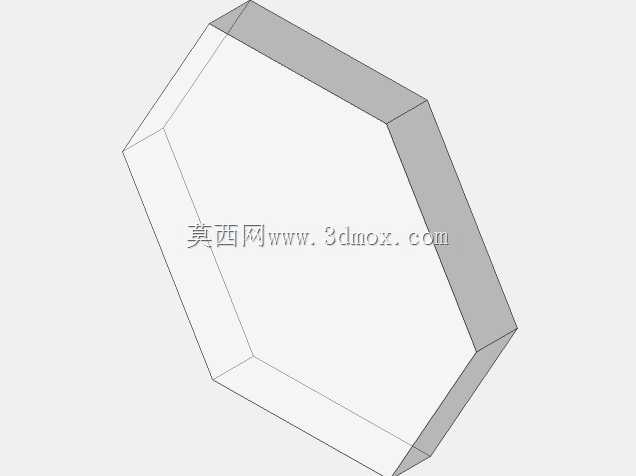

这款六角形板销在结构设计上采用正六边形外轮廓，厚度方向做等厚实体处理，棱边保留微小工艺倒角，避免装配过程中出现锐边刮伤工件或操作人员的情况。从实际应用场景来看，这类板销常被用于精密工装夹具的定位环节，也可作为小型文创五金、贵金属工艺摆件的结构连接件使用，在需要周向防转的定位场景中，六角形轮廓相比圆柱销能提供更可靠的扭矩传递能力，不会出现受周向力后发生相对转动的问题。设计过程中优先考虑了装配适配性，六个侧面的平面度公差控制在合理区间，既能保证与对应安装槽的贴合度，又不会因为加工精度要求过高提升不必要的制造成本，厚度尺寸可根据实际安装空间的边界要求做参数化调整，适配不同深度的安装槽位。在设备实际用途层面，作为定位件使用时，该板销可嵌入两个待连接构件的六角形凹槽内，同时承担径向定位和周向止转的作用，相比传统圆柱销加平键的组合结构，能减少零件数量，缩小安装所需的空间尺寸，在小型精密设备、桌面级工艺装置的结构连接中优势明显。作为工艺装饰构件使用时，规整的六角形轮廓自带几何美感，表面可做抛光、镀层等后续处理，适配金、银等不同材质的加工需求，既可以作为独立的装饰嵌件，也能作为组合式摆件的基础承托结构。从建模思路来看，整个零件采用实体拉伸加倒角的特征构建方式，特征树逻辑清晰，所有尺寸均做参数化关联，后续修改外轮廓对边尺寸、厚度、倒角半径时，可直接通过参数表调整，无需重构特征，能大幅提升衍生设计的效率。安装边界方面，该板销的安装槽需匹配对应六角形轮廓做等间隙设计，单边间隙控制在0.02-0.05mm区间即可满足常规定位需求，若用于频繁拆装的场景，可适当放大间隙并在端面增加拆卸螺孔，方便维护时快速取出零件，不会因为过盈配合导致拆卸困难损伤安装基面。
