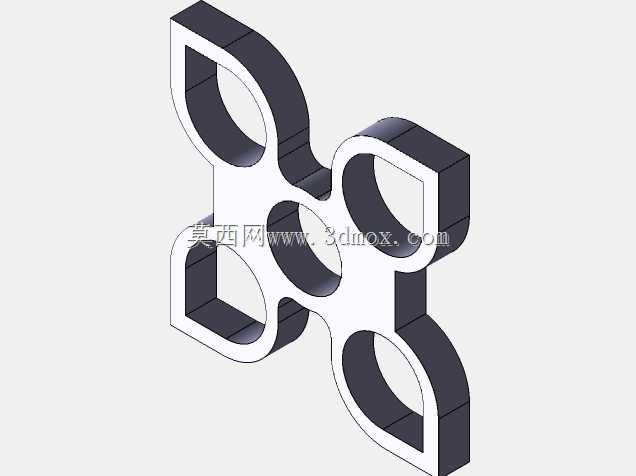

对称镂空多环连接练习构件

该构件属于特征建模练习用的典型对称结构件，整体采用中心对称布局，四个带半圆弧镂空的支臂沿中心区域呈十字交叉分布，这类结构常被用作机械结构设计入门阶段的特征建模训练载体，帮助从业者熟练掌握凸台拉伸、切除拉伸、圆角过渡、对称约束等基础建模操作的实际应用。从实际工程场景来看，这类对称镂空的连接结构逻辑，可延伸应用于轻型连接件、工装定位架、装饰性结构支架的设计中，通过镂空设计在保证结构刚性的前提下降低整体重量，适配对自重有控制要求的装配场景。设计过程中需优先确定中心基准面，以中心交点为对称原点绘制各支臂的轮廓草图，每个支臂的半圆弧镂空需保证与支臂外轮廓的壁厚均匀一致，避免出现壁厚突变导致的应力集中问题，各支臂的连接过渡区域需做等半径圆角处理，消除直角锐边带来的应力集中风险，同时提升构件的加工工艺性。构件的整体外轮廓边界为正方形，各支臂的外伸长度一致，安装时可依托中心区域的平面作为定位基准，四个支臂的镂空区域可作为穿装固定件的预留空间，也可作为与其他配合件的卡接定位位，壁厚取值需根据实际使用场景的载荷要求调整，若作为承载连接件使用，需对应增加壁厚并在中心区域增设加强筋结构，若作为轻量化装饰构件则可适当减小壁厚以降低材料消耗。建模过程中需全程启用对称约束，保证四个支臂的尺寸完全一致，避免出现不对称导致的装配干涉问题，所有切除特征的草图需完全封闭，拉伸方向需垂直于草图基准面，圆角特征需在所有拉伸、切除特征完成后统一添加，避免特征顺序错误导致的建模失败。这类结构的建模训练能够帮助从业者建立对称结构的设计思维，掌握从基准定位到特征创建再到细节优化的完整建模流程，理解壁厚均匀、圆角过渡等工艺性要求在结构设计中的实际意义，为后续复杂机械零部件的设计建模打下扎实的操作基础。
