创意链条轮复古迷你摩托结构设计

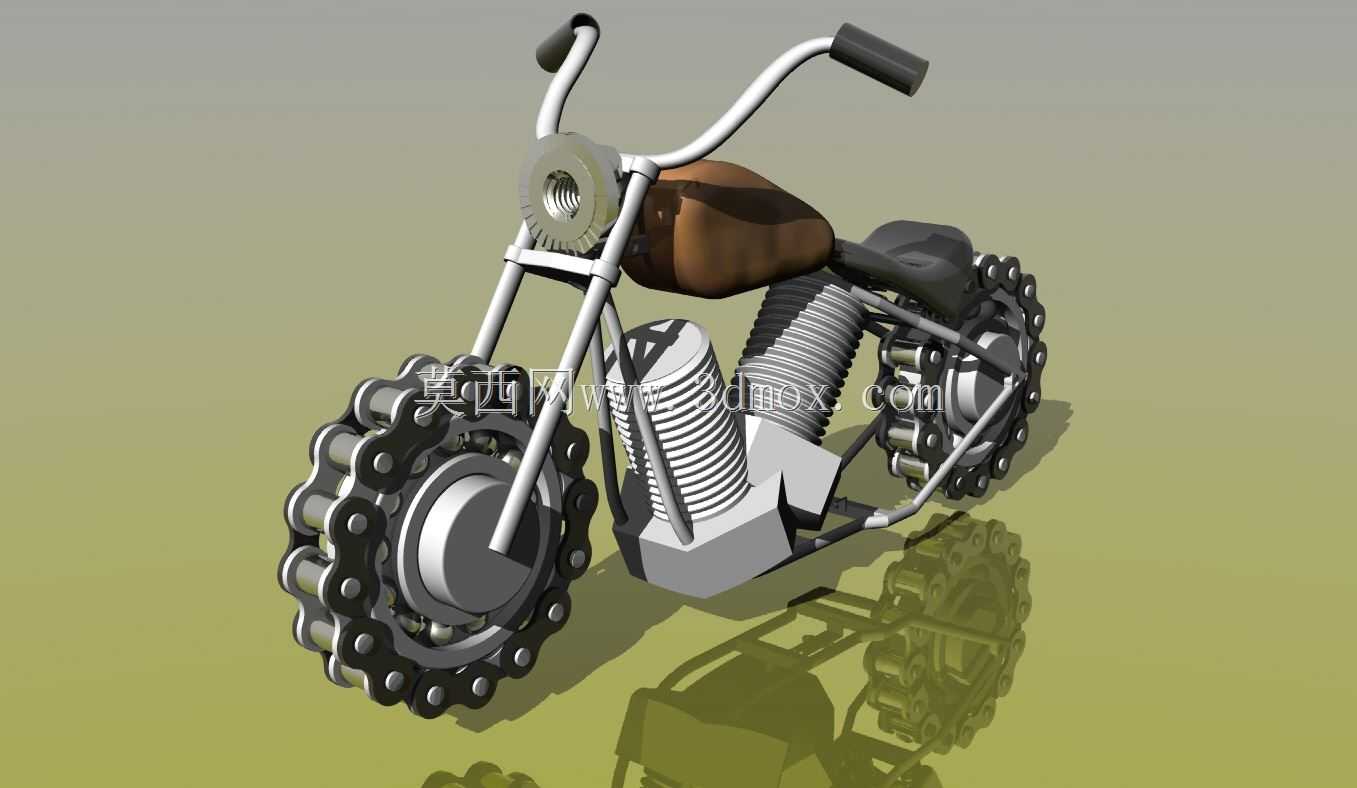

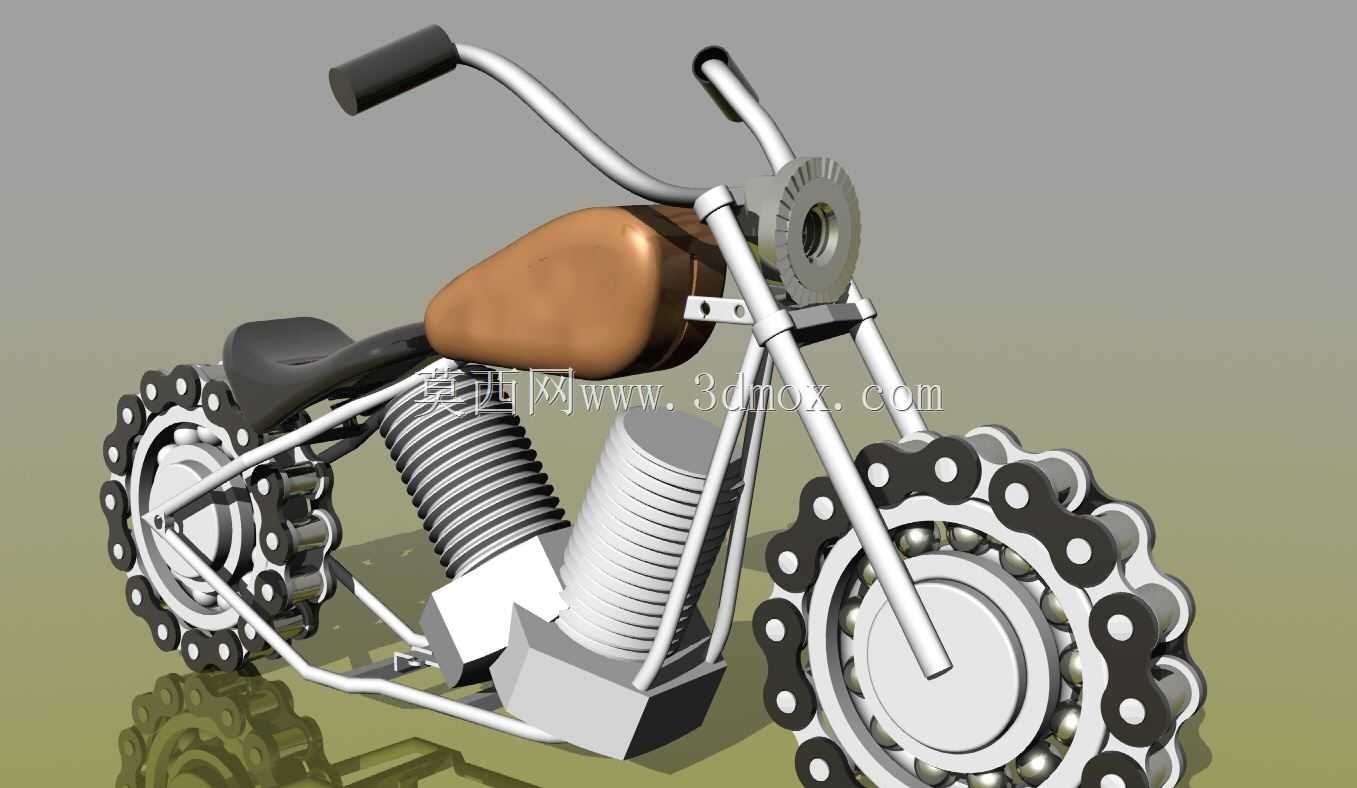

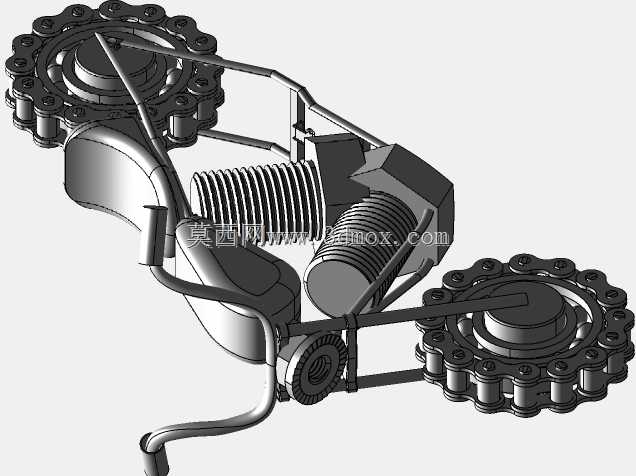

这款创意摩托的设计跳出了常规量产摩托的结构逻辑，把工业传动元件直接整合行走系统，用标准工业传动链条拼接成前后轮的轮缘结构，每节链节通过销轴铰接形成闭环轮圈，中间搭配辐条式轮毂支撑，既保留了链条本身的铰接柔性，又能通过轮毂的刚性约束维持圆形轮廓，在桌面展示场景下能直观呈现链传动的啮合逻辑，也可作为机械主题的文创摆件适配工业风展陈场景。设计之初就没有对标道路行驶的合规摩托参数，整体尺寸控制在掌心可托举的范围，轮距、轴距都按照微缩比例做了适配，没有预留载人载物的安装空间，所有结构都围绕视觉机械感做排布。动力部分参考了经典单缸摩托发动机的布局，把散热鳍片、缸体、曲轴箱的结构做了简化还原，没有做实际的内燃机燃烧室与配气机构，仅保留外形特征与结构支撑作用，缸体鳍片的间距、厚度都按照视觉比例做了缩放，避免细节过密导致3D打印或手板制作时出现结构粘连。转向部分直接采用弯管车把与前叉刚性连接，没有设置方向柱轴承与阻尼结构，车把两端的握把做了防滑纹理的简化处理，前叉与车架的连接位置预留了足够的转向摆动间隙，不会出现轮组与车架剐蹭的问题。座椅部分采用分体式设计，前座为棕色仿皮质感的曲面造型，后座做了窄化处理，贴合复古chopper摩托的视觉特征，座椅下方的车架部分做了收窄处理，留出后轮的摆动空间，虽然没有设置实际的减震结构，但在后轮与车架的连接位置做了视觉上的减震弹簧造型，呼应经典摩托的结构特征。油箱部分没有设置实际的储油腔体，仅做了曲面造型覆盖在车架主梁上方，曲面弧度贴合手部握持的曲线，拿取摆件时能有舒适的受力点。整车的安装边界完全按照一体化展示模型做设定，所有外露零件都做了圆角处理，没有尖锐的棱角，避免日常拿取时划伤手部，各部件之间的连接位都做了隐藏式的卡扣或粘接定位槽，组装时不需要额外的紧固件就能完成固定，适合作为机械教学的辅助展示道具，也能作为文创周边的手板原型做后续的工艺落地。
