线性滚压加工执行机构结构设计

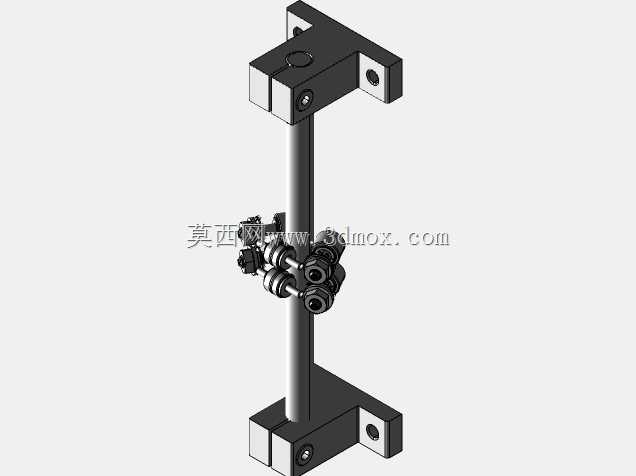

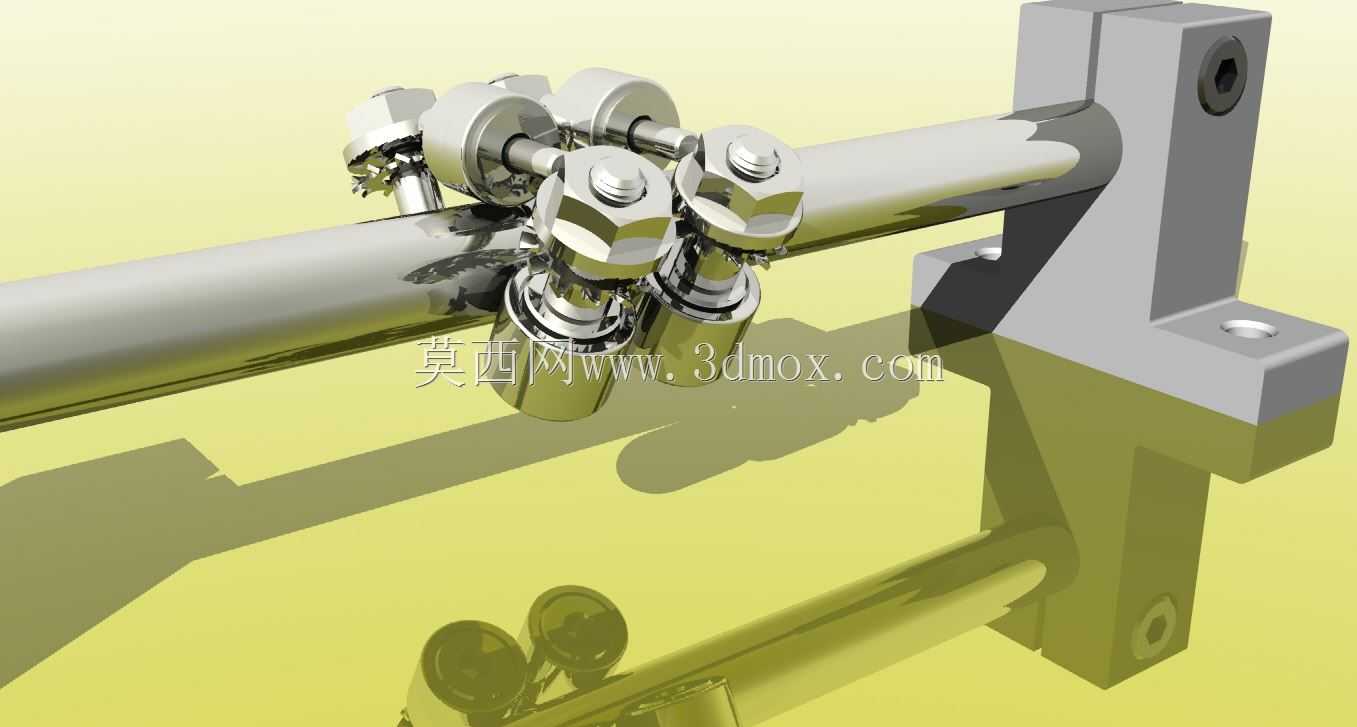

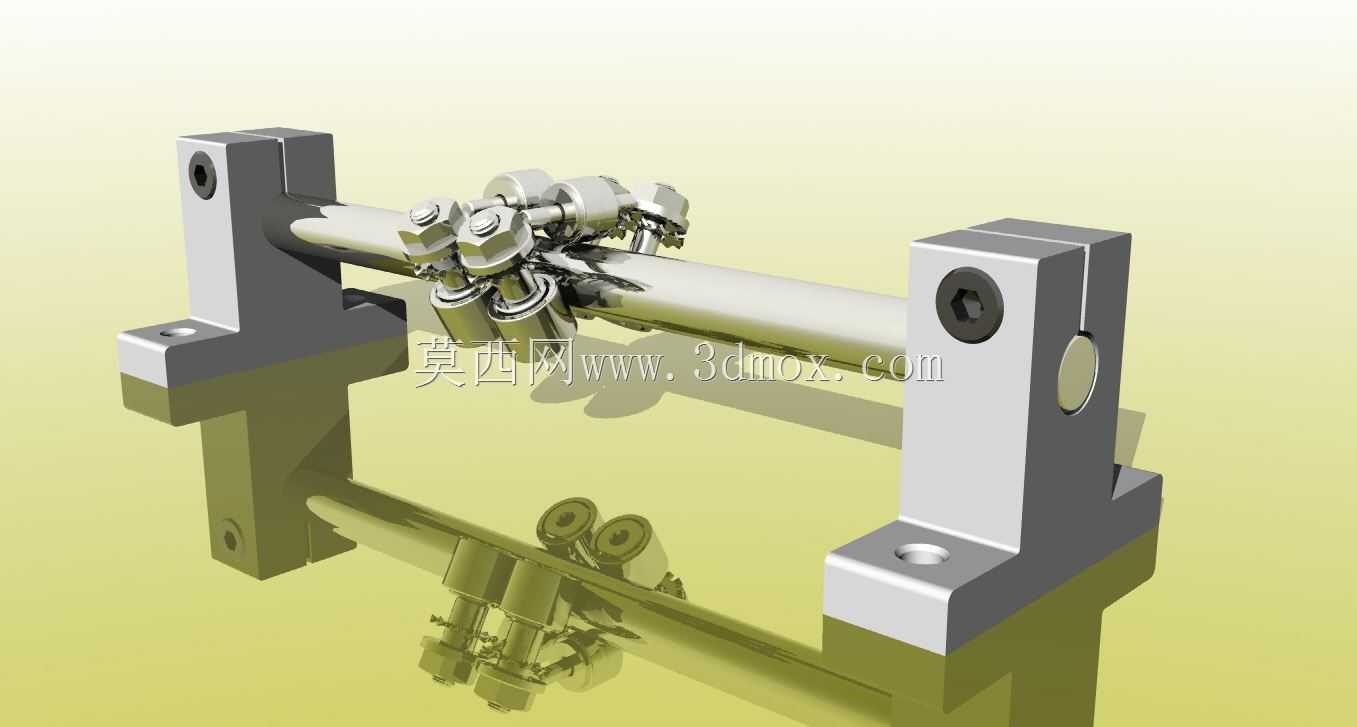

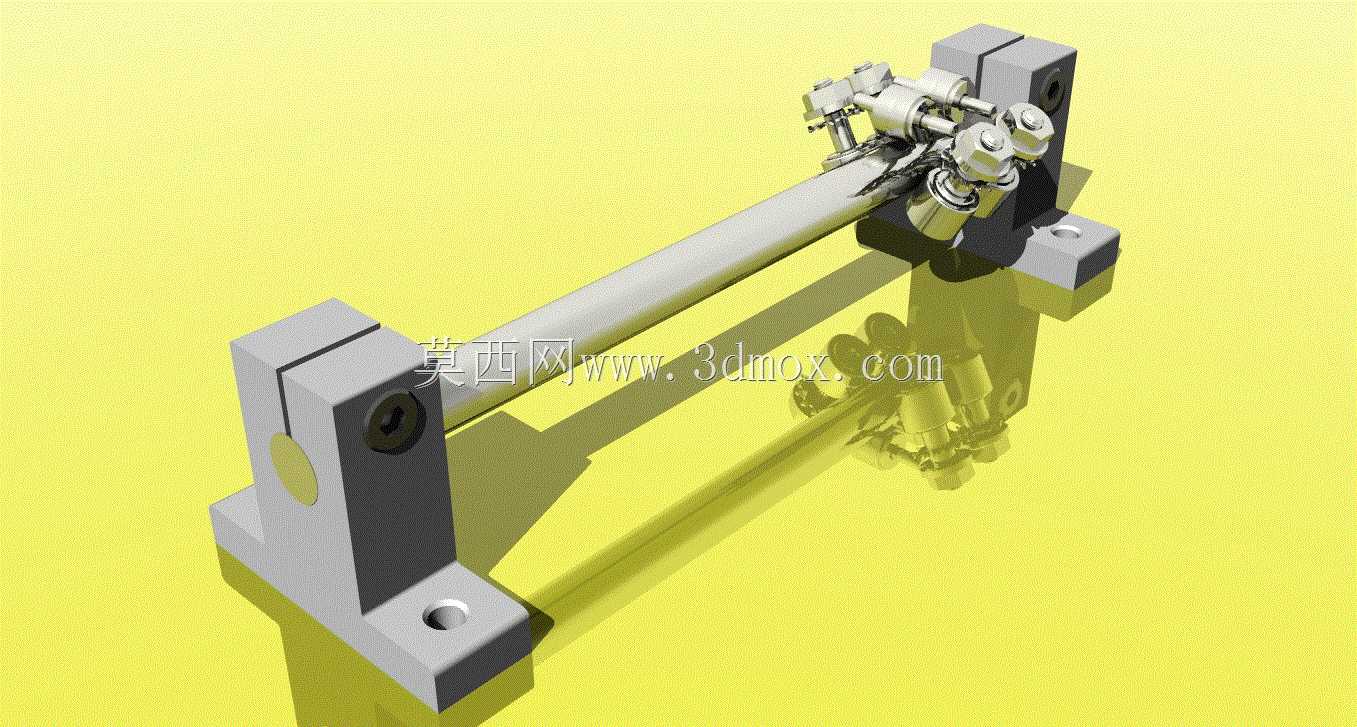

这套线性滚压执行机构，主要面向金属表面光整加工、细长轴类零件外圆滚压强化、线性导轨滚道预压成型这类连续线性进给的加工场景，在普通车床改造、专用光整加工设备、轴类零件自动生产线的末端强化工位都能适配安装。从结构布局来看，整套机构采用对称式双支撑座跨距安装设计，两个L型安装基座作为整个机构的承载基础，基座底面预留了沉头安装孔，可直接固定在设备工作台的T型槽上，安装时两个基座的同轴度公差需要控制在0.02mm以内，避免滚压过程中出现别卡、进给阻力不均的问题。跨接在两个支撑座之间的光轴既是滚压头的进给导向基准，也是待加工工件的定位参照，滚压头组件通过滑动衬套套设在导向光轴上，可沿光轴做无卡滞的线性往复运动。滚压头部分采用多组可调式滚轮布局，滚轮采用硬质合金材质，接触角可根据待加工面的工艺要求做±15°的角度调整，滚轮的压紧力通过侧面的微调螺钉实现无级调节，调节精度可达0.01mm，能够适配不同硬度金属材料的滚压压力需求，既可以完成表面粗糙度Ra0.8以下的光整加工，也能通过设定较大的滚压力实现工件表面的冷作硬化，提升零件表面的疲劳强度。设计过程中特意将滚压头的进给驱动连接位做了标准化接口预留，既可以适配丝杆传动的进给方案，也能连接气缸、油缸实现定压进给，甚至可以直接装在车床刀架上跟随大拖板做进给运动，不需要额外改动原有设备的传动结构。安装边界方面，整套机构的横向总长度可根据待加工工件的长度调整支撑座跨距，常规适配的工件加工长度范围在100mm到800mm之间，支撑座的高度方向预留了20mm的调整余量，可通过垫调整块的方式适配不同直径的待加工轴件，不需要重新加工安装基座。滚轮组件的维护空间也做了充分预留，更换磨损滚轮时不需要拆解整个支撑结构，只需要松开滚轮轴的锁紧螺钉即可快速完成替换，日常维护时只需定期给导向光轴和滑动衬套加注润滑脂，就能保证长期运行的精度稳定性。在实际加工场景中，这套机构相比传统的砂轮磨削加工，不会产生磨削废屑和磨削热，不会导致工件出现热变形，加工后的表面会产生残余压应力，能有效提升轴类零件的使用寿命，尤其适合细长光轴、活塞杆、线性导轨这类对表面质量和疲劳强度要求较高的零件加工工序。
