趣味齿轮基座卡通红色公仔摆件

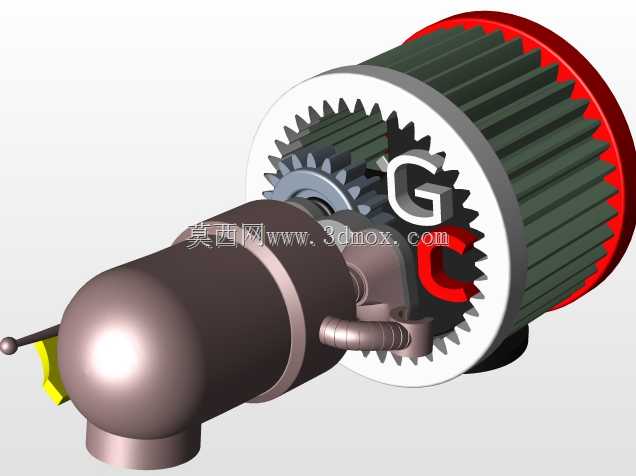

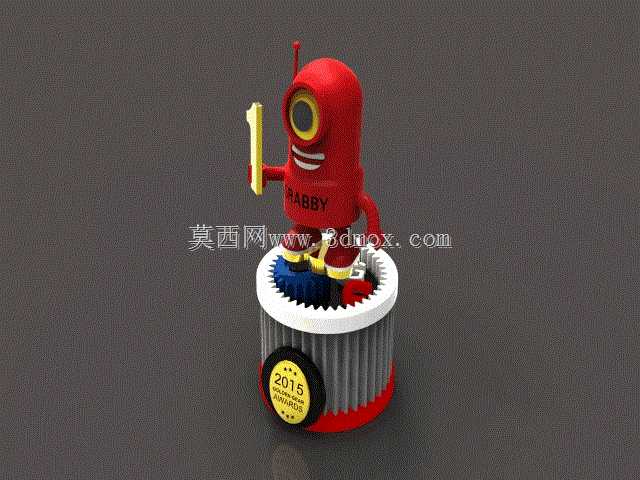

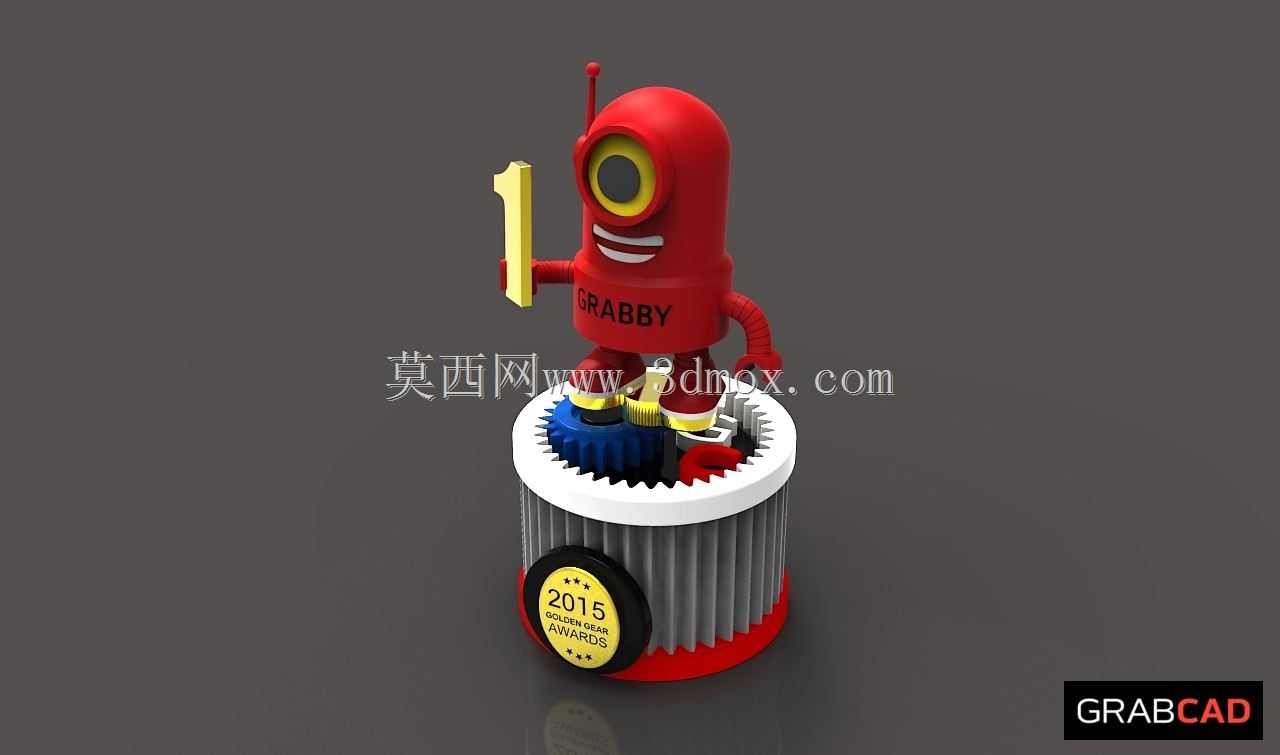

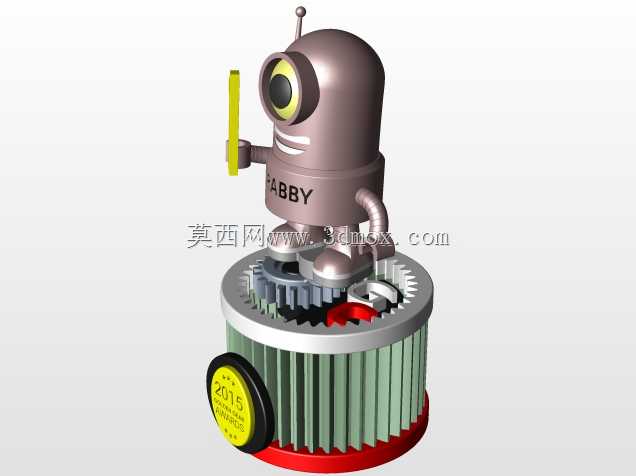

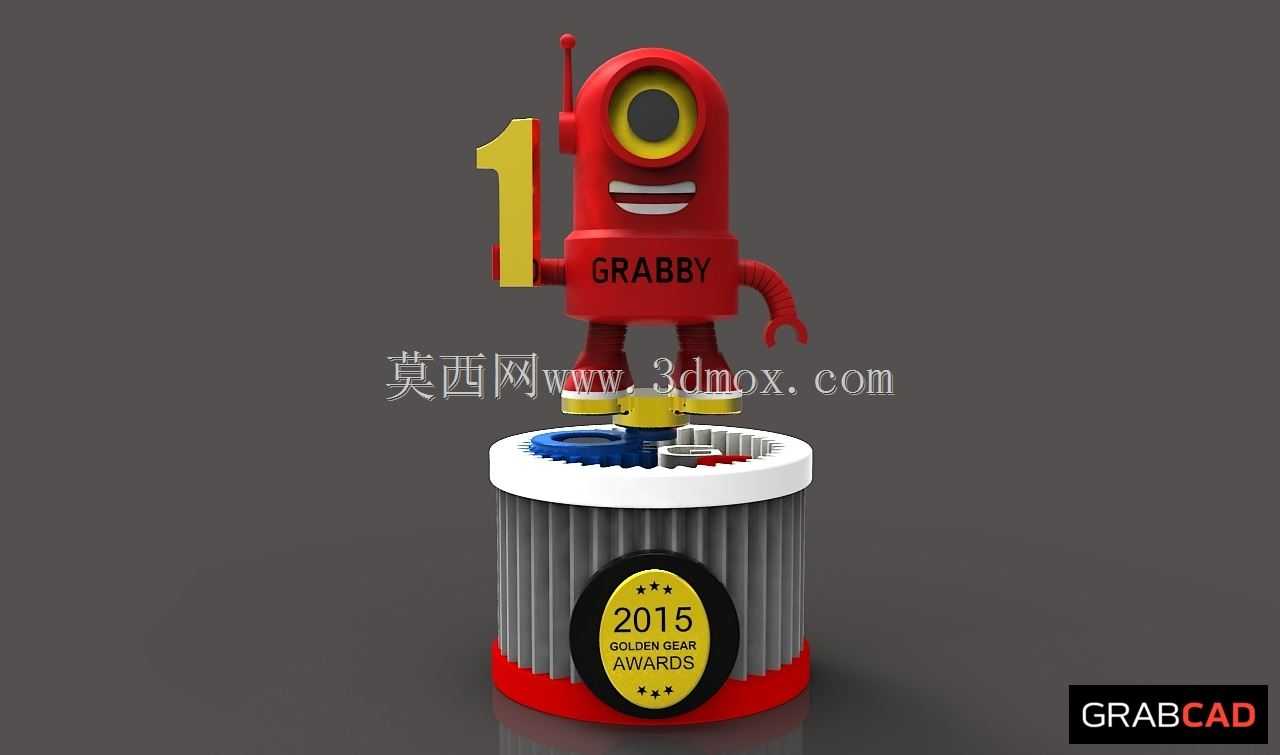

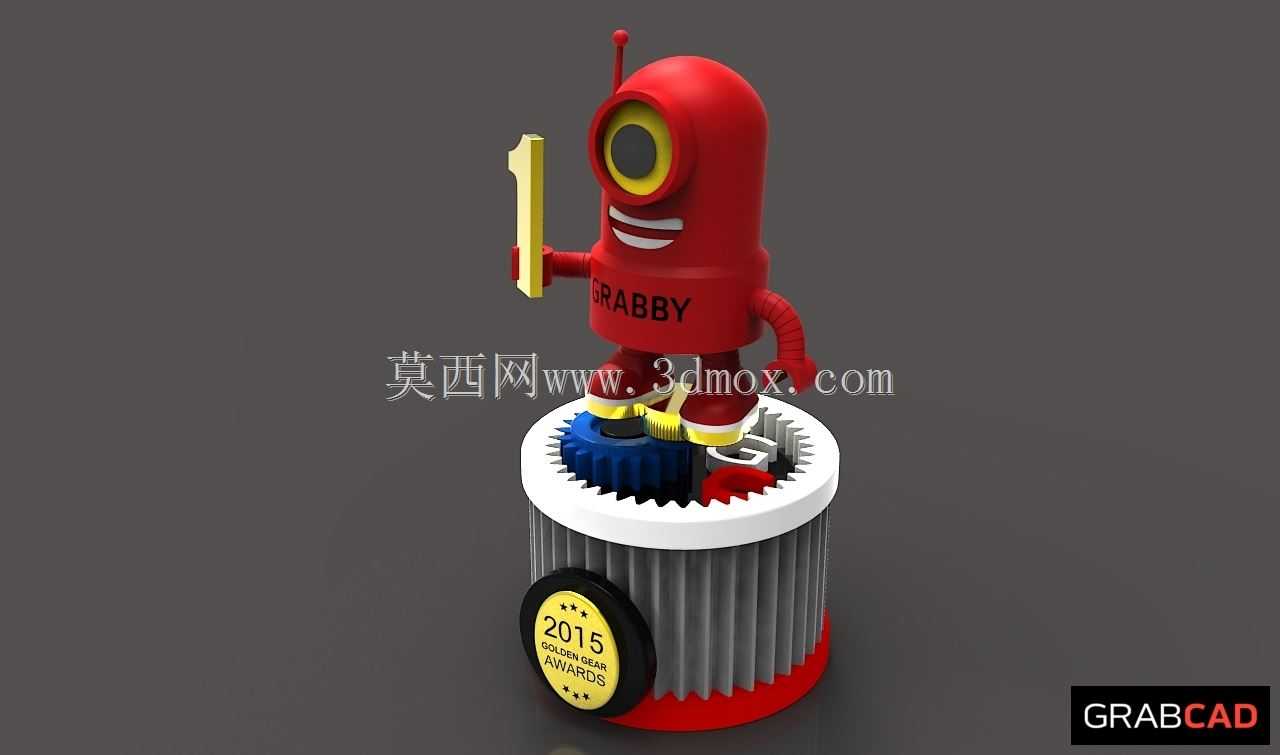

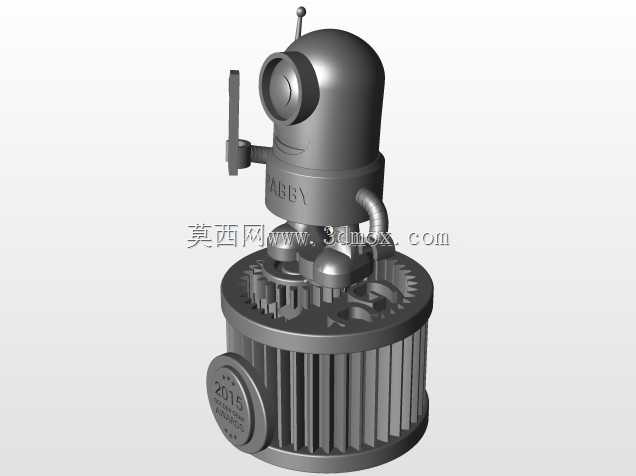

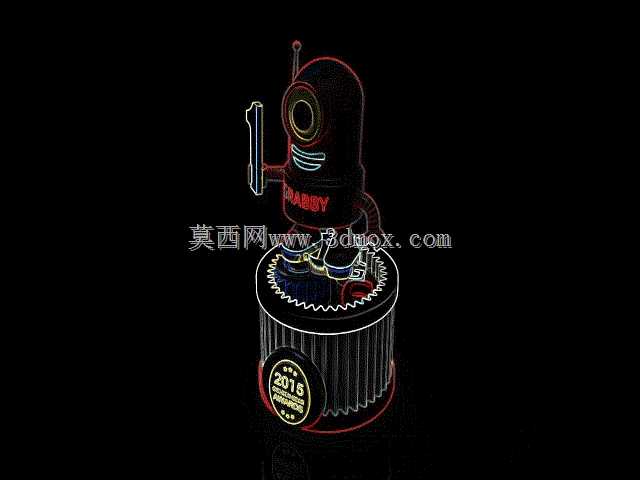

这款造型作品的核心结构分为上下两个功能模块，下部基座采用外齿圈与竖纹散热结构结合的设计，齿圈参数匹配常规0.5模数标准直齿规格，可直接与同模数齿轮完成啮合传动适配，基座底部预留3mm深度的环形安装槽，可通过M2规格沉头螺丝完成台面固定，整体基座外径62mm，总高度48mm，安装边界控制在直径70mm的圆形区域内，不会占用过多安装空间。上部卡通公仔采用一体化曲面造型，单眼视窗结构做了1.5mm深度的内凹处理，可嵌入亚克力视窗片完成透光效果适配，公仔手臂握持的片状结构厚度2mm，边缘做R0.8圆角处理避免应力集中，公仔与基座的连接采用过盈配合结构，连接柱直径4mm，插入基座中心定位孔后可承受15N的侧向拉力不脱落，无需额外粘接固定。从应用场景来看，该结构既可以作为工业展会的纪念周边摆件，放置在设备展台、工程师办公桌面做装饰使用，也可拆分结构作为机械原理教学的演示教具，下部齿圈部分可直接接入小型齿轮传动台架，演示外啮合齿轮的传动逻辑，上部公仔可替换为不同造型的标识件，适配不同企业的品牌展示需求。设计过程中优先考虑了3D打印的成型可行性，所有曲面结构的拔模角度控制在2度以上，无小于0.4mm的薄壁结构，无封闭空腔残留，打印完成后无需额外做支撑去除的二次加工，竖纹结构的筋条厚度1.2mm，相邻筋条间隙2mm，既保证了散热视觉效果，也不会出现打印粘黏的问题。公仔表面的标识区域做了0.3mm深度的下沉处理，可通过填色、丝印等方式添加标识内容，不会因为日常摩擦导致标识磨损。整体结构的重心落在基座中心轴线上，放置在倾斜15度的台面上不会出现倾倒问题，基座底部的橡胶垫安装槽深度1mm，粘贴防滑橡胶垫后可进一步提升放置稳定性，即使在有轻微振动的设备操作台面上也不会出现滑移。
