同步带轮工业传动零件结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:277315
  • 同步带轮工业传动零件结构设计
  • 同步带轮工业传动零件结构设计

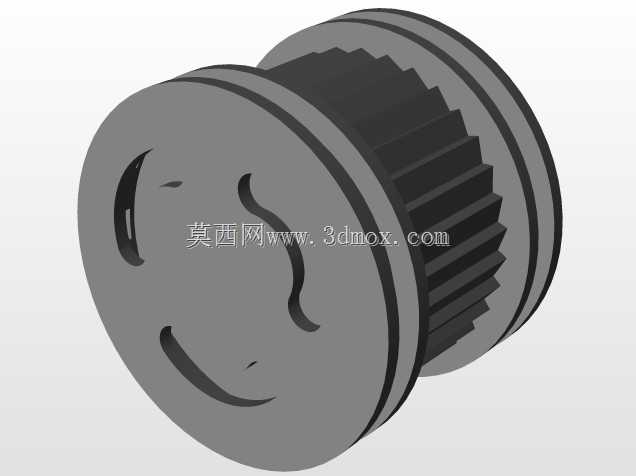

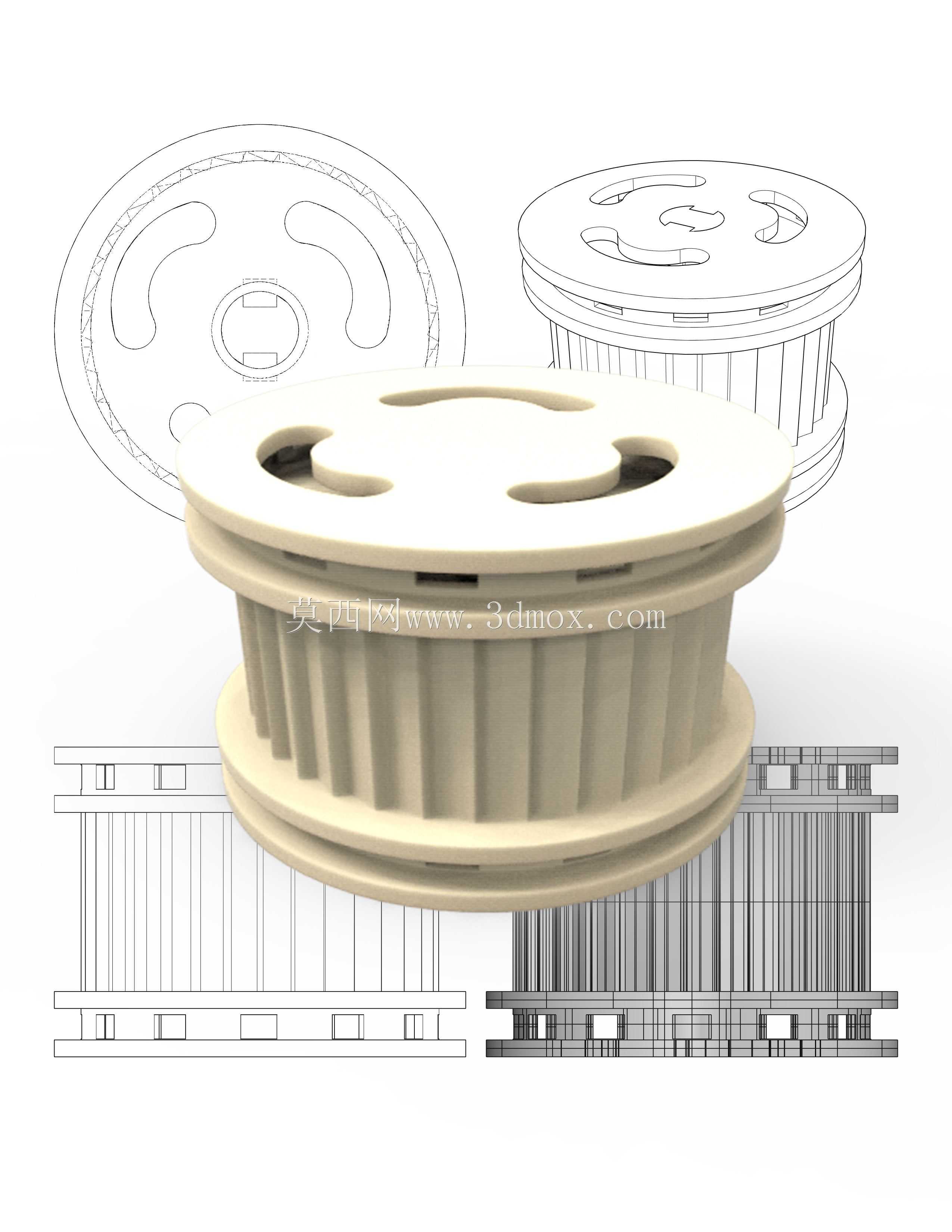

这款同步带轮的结构设计,首先围绕传动场景的实际载荷需求展开,在轻工自动化生产线、小型输送设备、精密传动模组这类需要精准同步传动的工位中,这类带轮承担着传递扭矩、保障传动比恒定的核心作用,区别于普通摩擦型带轮,它依靠轮齿与同步带带齿的啮合实现动力传输,不会出现打滑丢转的问题,能精准匹配需要定比传动的设备工况。从结构细节来看,轮体采用了辐板式轻量化设计,端面开设的三个异形减重孔,并非随意造型,而是在保障轮体整体结构刚度的前提下,尽可能降低轮体自身转动惯量,减少高速传动过程中的动载荷冲击,同时也能节省加工原材料,降低零件自重对传动轴带来的额外径向负载。轮齿部分的齿形轮廓做了适配圆弧齿同步带的修形处理,齿顶与齿根都预留了合理的啮合间隙,既可以避免传动过程中出现齿间卡滞,也能补偿带体长期使用产生的微量形变,延长带与轮的啮合使用寿命。轮体中部的安装孔采用了带键槽的D型孔结构,安装时可以通过平键实现与传动轴的周向固定,避免传动过程中轮体与轴之间出现相对转动,孔位的尺寸公差按照过渡配合的精度要求设计,既可以保障装配时的便捷性,也能控制安装后的同轴度误差,减少高速运转时的径向跳动。轮体两侧的挡边结构高度经过测算,刚好高出带体安装后的侧边高度,能够防止同步带在运转过程中出现跑偏脱轮的问题,挡边与轮体主体采用一体化结构设计,相比装配式挡边,结构强度更高,能承受更大的带体侧向推力,适配中高速的连续传动工况。从安装边界来看,轮体的轴向宽度完全匹配对应型号同步带的宽度,安装时需要保证主从动轮的端面处于同一平面,轴向偏移量控制在允许范围内,避免带体出现偏磨。轮体外径与节圆直径的差值严格匹配对应齿形的节距参数,保障啮合时带齿与轮齿的接触位置精准,不会出现爬齿、跳齿的问题。在实际选型应用中,这类带轮可以搭配对应节距的同步带,实现不同中心距的动力传输,相比齿轮传动,它不需要严格的中心距精度要求,传动噪音更低,还具备一定的缓冲吸震能力,适合在有轻微震动的传动工位使用,同时不需要额外的润滑维护,能降低设备后期的运维成本。设计过程中还考虑了加工工艺性,轮体的外轮廓、减重孔、安装孔都可以通过常规的车削、铣削工艺完成加工,不需要特殊的定制刀具,适合批量生产加工,也能适配3D打印的小批量快速打样需求,方便工程师在设备研发阶段快速完成传动结构的验证测试。
