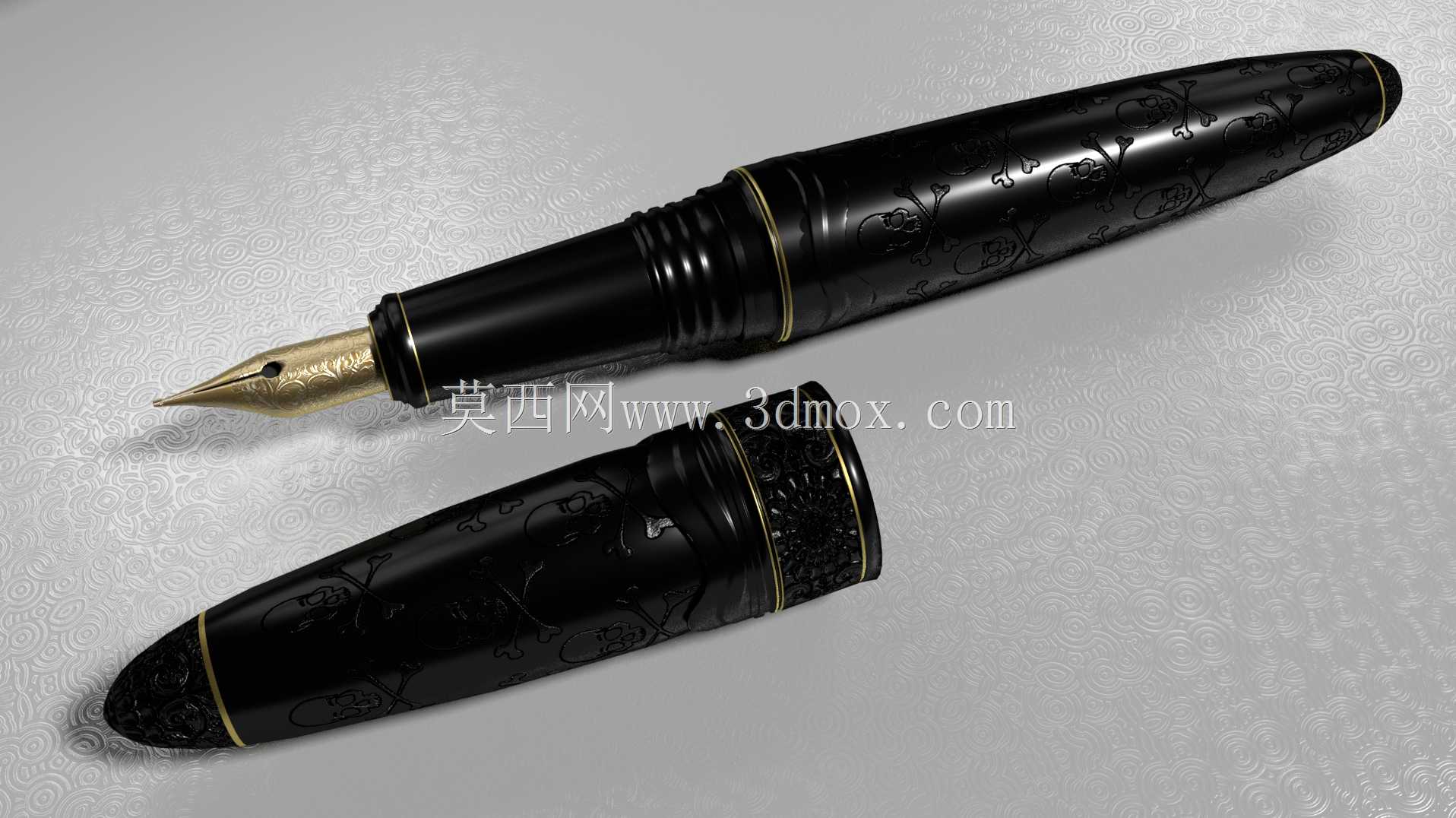

写实雕花钢笔三维结构设计作品

本次呈现的钢笔三维结构设计，围绕日常书写与高端文具收藏场景展开，核心覆盖笔身握持结构、笔尖出墨组件、笔帽密封结构三个核心功能模块的参数化建模。从实际使用维度出发，笔身握持区做了微弧收腰处理，匹配成年人手部握持的自然弧度，长时间书写不易产生硌手的疲劳感，笔身中段的金属装饰环做了0.2mm的凸起限位，既可以作为笔帽插拔的定位基准，也能避免握持时手指打滑偏移。笔尖部分采用明尖结构设计，铱金笔尖的出墨缝做了0.05mm的等宽建模，匹配毛细供墨结构的流道尺寸，保证书写时出墨均匀不会出现断墨、溢墨的问题，笔尖与笔舌的装配间隙控制在0.02mm，既保证装配定位精度，也预留了长期使用后的形变余量。笔身表面的雕花纹理做了分层处理，基底纹理采用蚀刻深度0.1mm的骷髅与卷草纹样，表层做了哑光烤漆与亮面金属的材质分区，还原高端收藏款钢笔的表面质感，纹理建模时同步考虑了注塑或金属压铸的脱模角度，所有雕花侧壁都做了1.5度的拔模斜度，避免生产时出现纹理拉伤的问题。笔帽内部做了双层密封结构，内层的软胶密封圈与笔颈的配合过盈量控制在0.1mm，能够保证钢笔静置30天以上不会出现墨水干结的问题，笔帽的插拔行程设置为12mm，配合笔身的定位环，插拔时的阻尼感均匀，不会出现过松脱落或者过紧难以拔开的问题。整体模型的装配边界严格按照常规钢笔的通用尺寸设定，笔身总长度138mm，最大直径13.2mm，笔帽长度62mm，所有配合面的公差都按照文具类产品的通用装配公差设定，既可以直接用于3D打印手板验证，也可以对接后续的开模生产流程。建模过程中对笔身的重心位置做了配重模拟，将整体重心控制在笔身握持区上方10mm位置，书写时的配重平衡感更好，不会出现头重脚轻的握持不适感。供墨结构的墨囊安装位做了通用尺寸适配，能够匹配市面主流的标准墨囊与上墨器，不需要额外定制专用配件，降低后续产品的配件采购成本。表面纹理的建模采用了分层烘焙的思路，将凹凸纹理、材质粗糙度、金属度信息做了分层处理，渲染时能够还原不同光照角度下的纹理质感，无论是产品宣传渲染图制作，还是结构装配验证都能直接使用。
