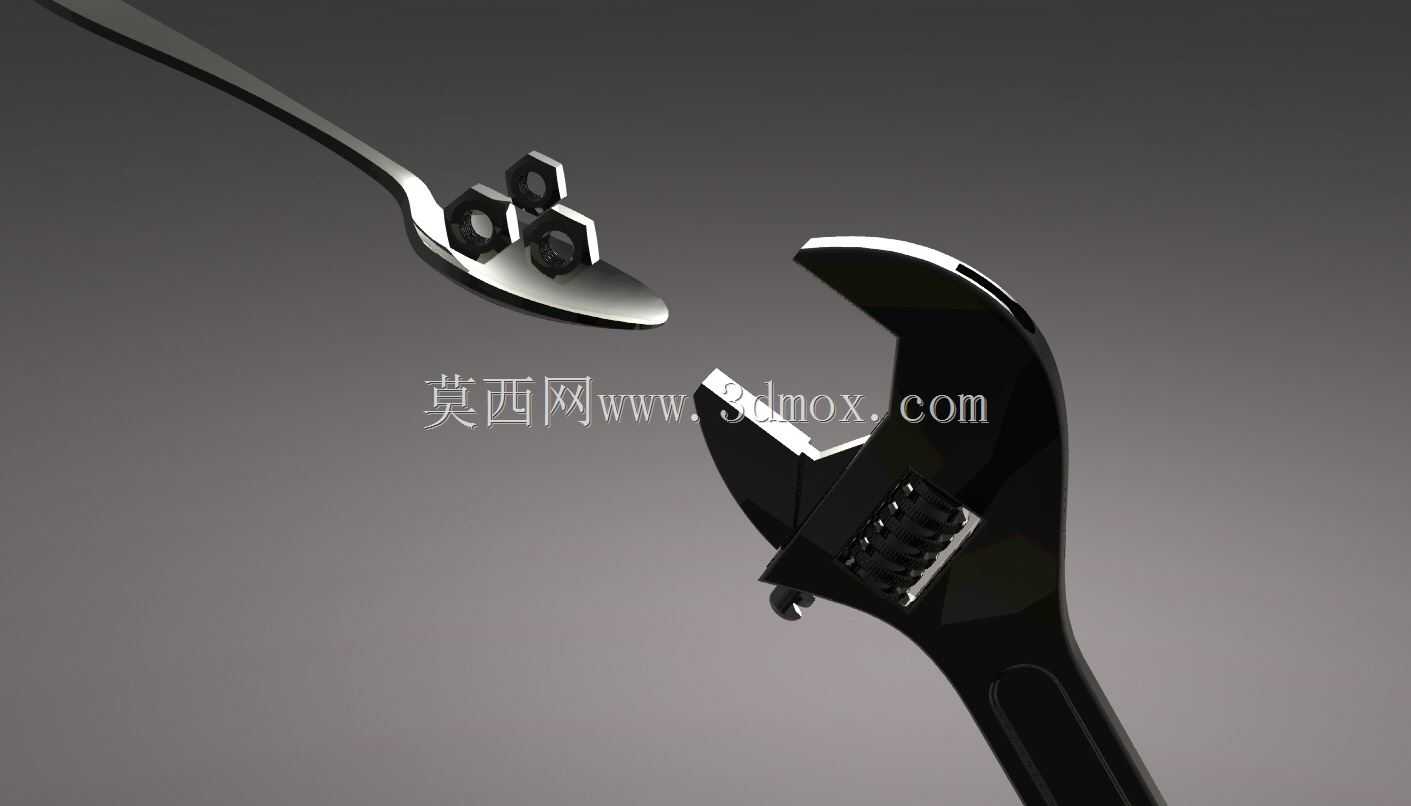

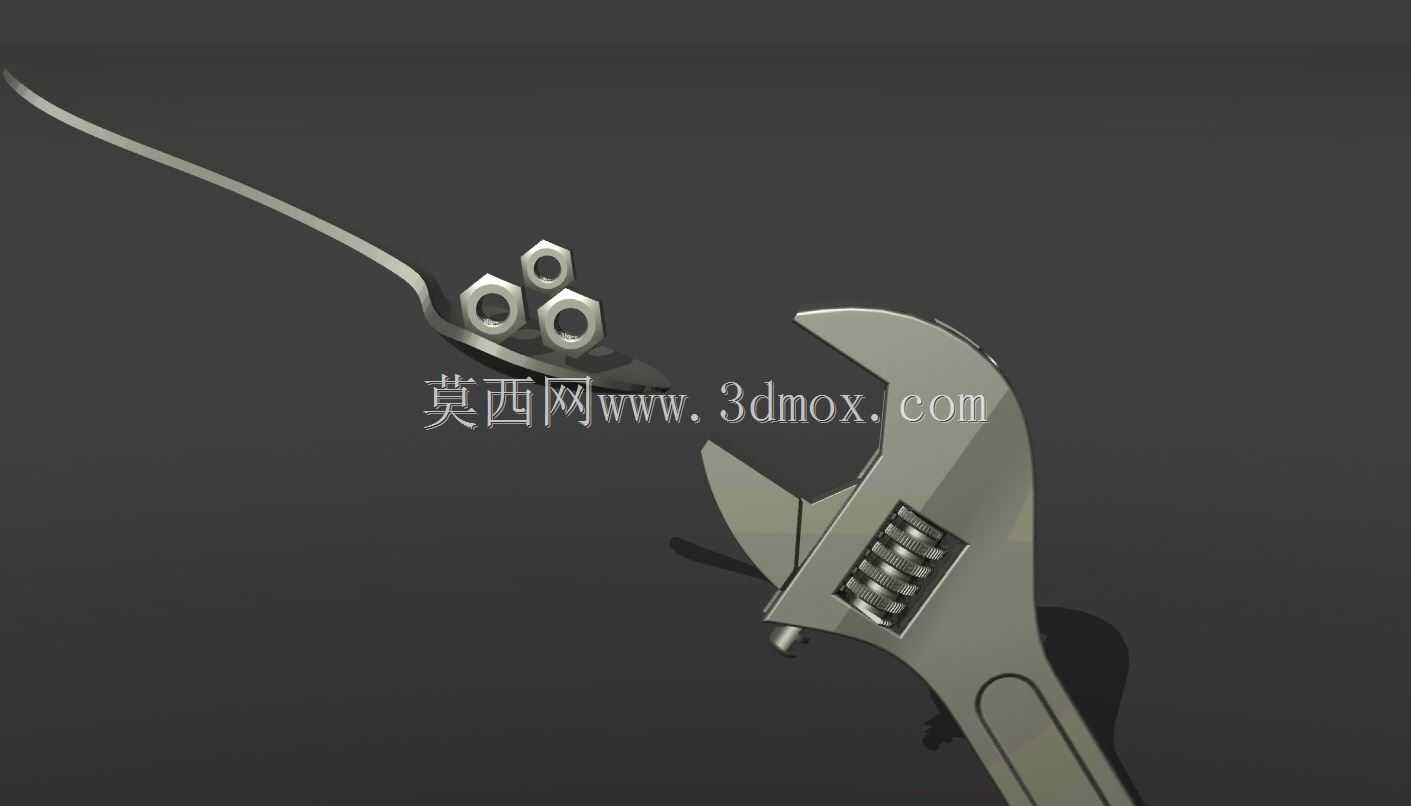

创意仿生可调活动扳手结构设计

日常设备维保、小型机械装配场景里，活动扳手是一线装配人员接触频率极高的手动工具，常规活动扳手的开口调节结构多采用蜗杆直推式，开口开度范围受限于本体长度，面对不同规格的外六角紧固件时，经常需要反复调整蜗杆行程，遇到狭窄操作空间时，扳手本体的握持段还容易和周边零部件发生干涉，影响拆装效率。这款可调活动扳手在结构设计上做了针对性优化，扳口的活动卡爪采用了加宽咬合面设计，咬合齿面做了微角度倾斜处理，和外六角螺母的侧面接触时能形成更大的静摩擦力，拧动过程中不会出现打滑啃伤螺母棱角的问题，哪怕是已经出现轻微锈蚀的旧紧固件，也能稳定咬合施力。调节蜗杆的齿距做了加密处理，每转动一圈蜗杆，活动卡爪的进给量控制在0.8毫米，微调精度更高，面对不同对边尺寸的紧固件时，能快速调整到贴合间隙，不会出现间隙过大拧动时晃动感强的问题。扳手本体的握持段做了人体工学弧度优化，截面采用椭圆过渡结构，没有尖锐的棱边，长时间握持施力时不会硌手，表面做了哑光发黑处理，既能提升表面防锈能力，也不会在强光作业环境下产生反光干扰操作人员视线。从安装边界来看，这款扳手的整体长度控制在200毫米，最大开口开度可达32毫米，能覆盖日常维保场景里M6到M20规格的外六角螺栓、螺母拆装需求，扳头部位的厚度控制在12毫米，能伸入到部分间隙狭窄的设备安装位完成紧固件操作，不会因为扳头过厚无法卡入作业位置。扳口的固定卡爪和活动卡爪的咬合深度做了加深处理，拧动紧固件时卡爪能完全包裹螺母的受力侧面，不会因为咬合深度不足出现滑脱的问题，哪怕是施加较大的拧动力矩，也能保持稳定的咬合状态。在实际产线装配场景中，这类扳手可以配套放在工位工具架上，应对设备日常调试、紧固件复紧、易损件更换等常规作业，不需要频繁更换不同开口尺寸的固定扳手，能有效减少工具切换的时间损耗。设计过程中针对扳手本体的受力薄弱点做了应力仿真优化，在扳头和握持段的连接过渡位置做了圆弧加厚处理，施加额定最大力矩时，该位置的应力集中系数控制在安全阈值以内，不会出现长期使用后断裂的问题，活动卡爪的导向槽做了加长设计，调节过程中卡爪不会出现偏摆，始终保持和固定卡爪的平行度，保证咬合面和紧固件侧面完全贴合。
