金属波形弹簧垫圈三维结构设计作品

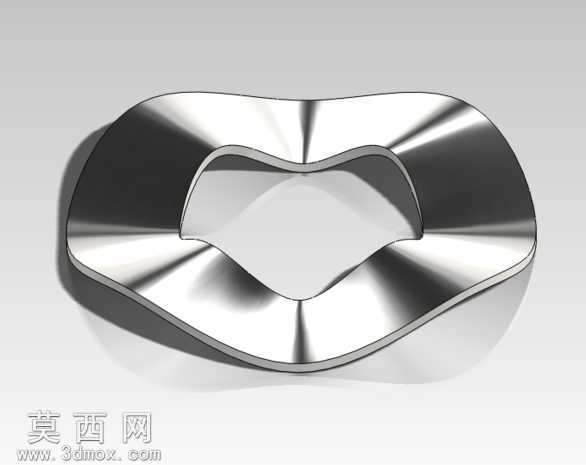

本作品为金属波形弹簧垫圈的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械紧固件的实际生产尺寸规范，以毫米为统一单位进行全尺寸绘制，精准还原波形弹簧垫圈的核心结构特征。建模阶段首先绘制垫圈的内外轮廓基准草图，严格匹配标准垫圈的公称内径、外径尺寸参数，保证内孔可适配对应规格的螺栓螺杆，外轮廓符合通用安装空间的尺寸要求。随后通过波浪形曲面放样构建垫圈的轴向波形结构，精准控制波峰波谷的高度差与波形过渡曲率，还原该类垫圈依靠波形弹性形变实现防松、补偿预紧力的核心功能结构，所有曲面过渡均做圆角处理，避免锐边结构，完全贴合实际冲压加工的零件形态。材质与渲染环节，选用高强度弹簧钢作为零件的基础材质，在渲染器中调整金属材质的反射率、粗糙度参数，还原经过冲压、表面抛光处理后的金属光泽质感，添加柔和的环境光与定向光源，凸显波形曲面的光影层次，清晰呈现垫圈的立体结构与金属质感，渲染输出的效果图可直观展示零件的外观形态与结构细节。结构设计上，该垫圈为整体式环形波形结构，无额外拼接部件，波形沿圆周方向均匀分布，受力时可产生均匀的轴向弹性变形，既可以在螺栓紧固过程中提供持续的预紧弹力，补偿连接件受振动、温度变化产生的间隙，也可通过波形结构的摩擦力提升连接副的防松性能，相比普通平垫圈具备更优异的抗松动、抗疲劳性能。设计过程中充分考虑该零件的实际应用场景，所有尺寸参数均参考通用机械紧固件的行业规范，模型结构无几何错误，曲面连续顺滑，可直接用于虚拟装配仿真、紧固件性能模拟、机械结构教学演示等场景，也可作为同类型弹性垫圈设计的参考模板，帮助设计人员快速理解波形弹簧垫圈的结构原理与建模逻辑。
