手推滚动式球形果实收集采摘工具结构

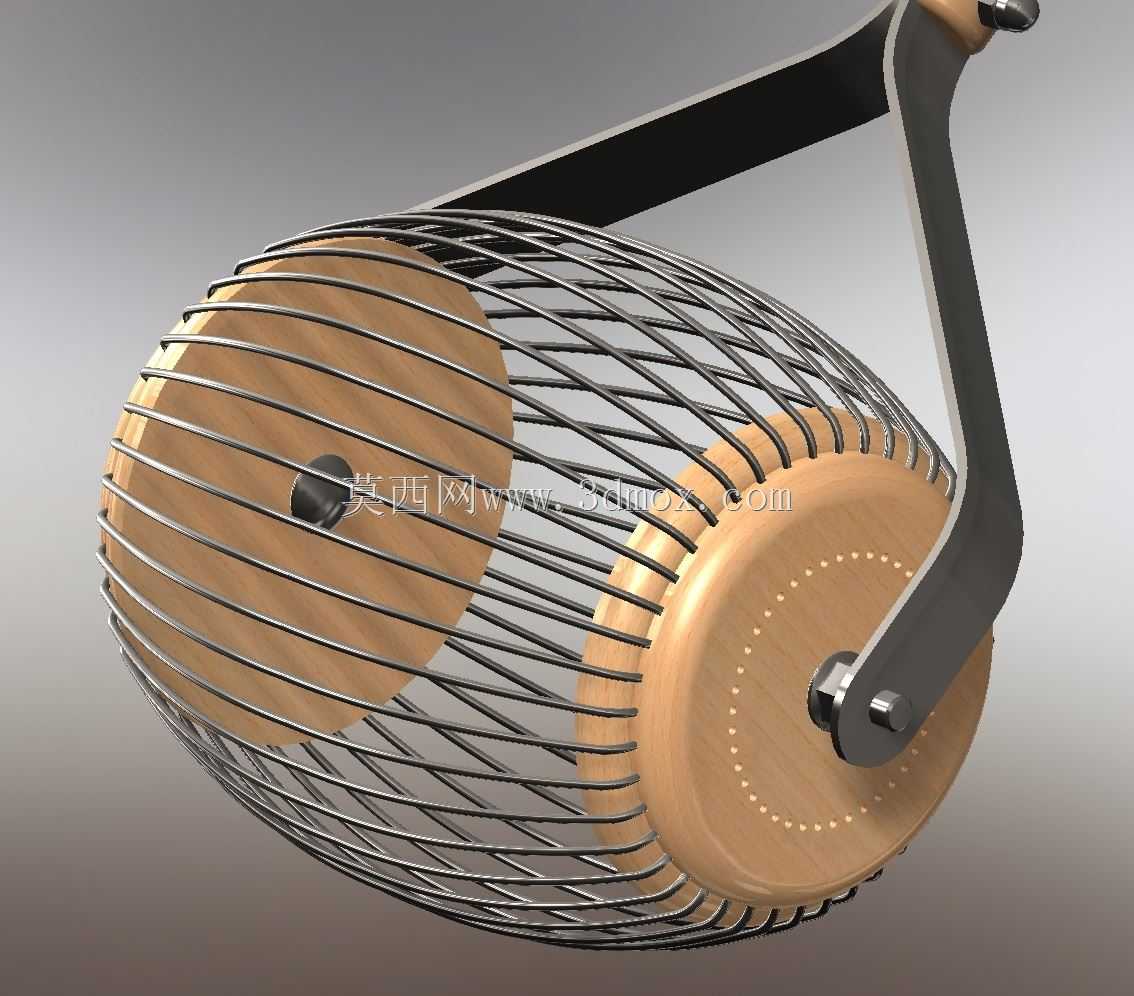

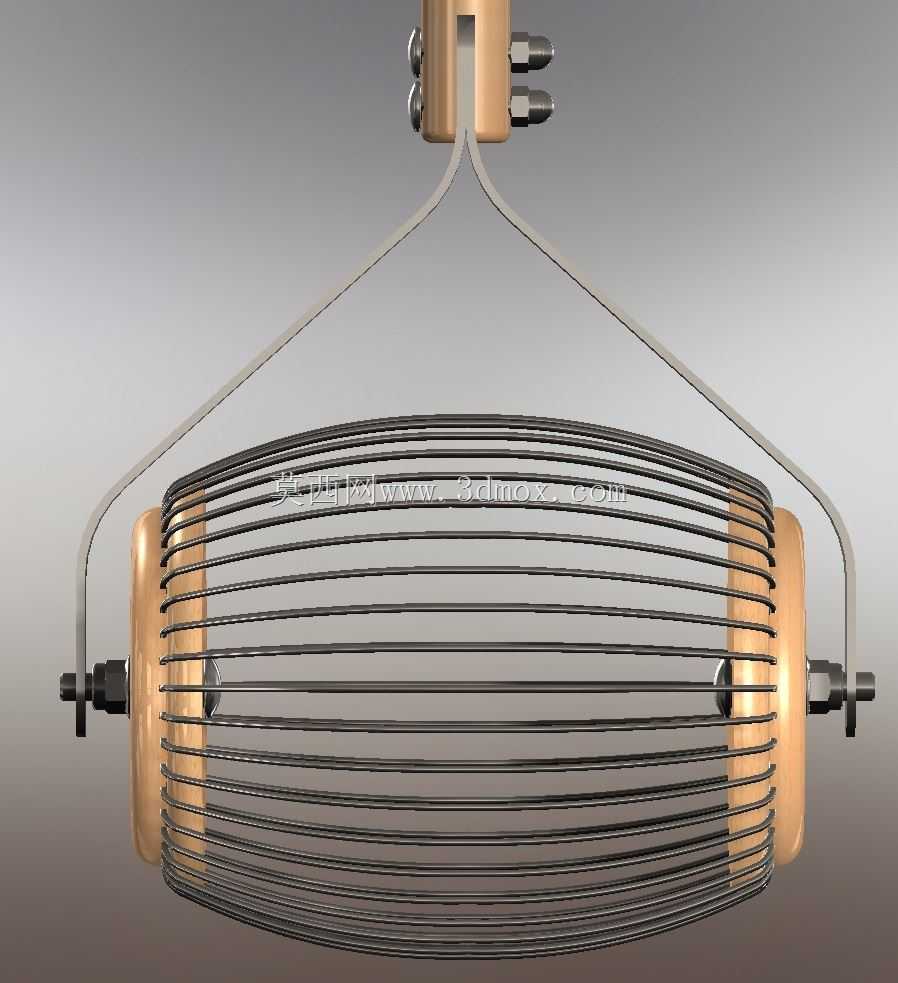

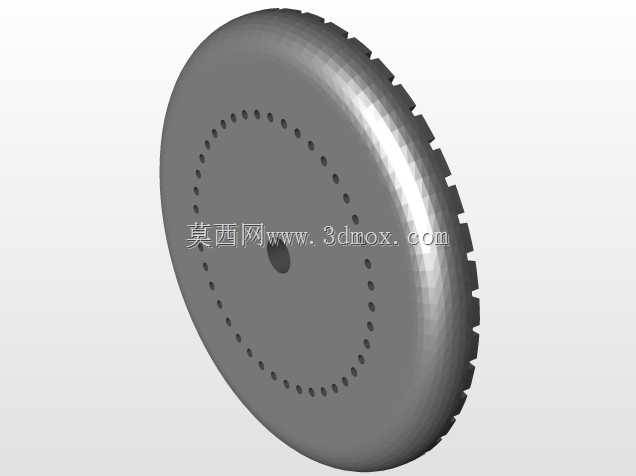

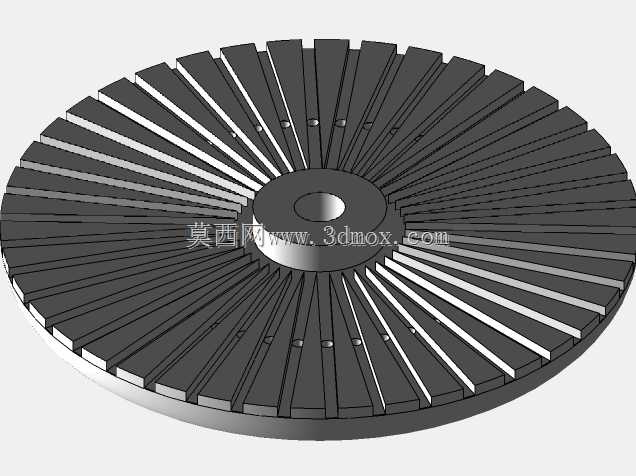

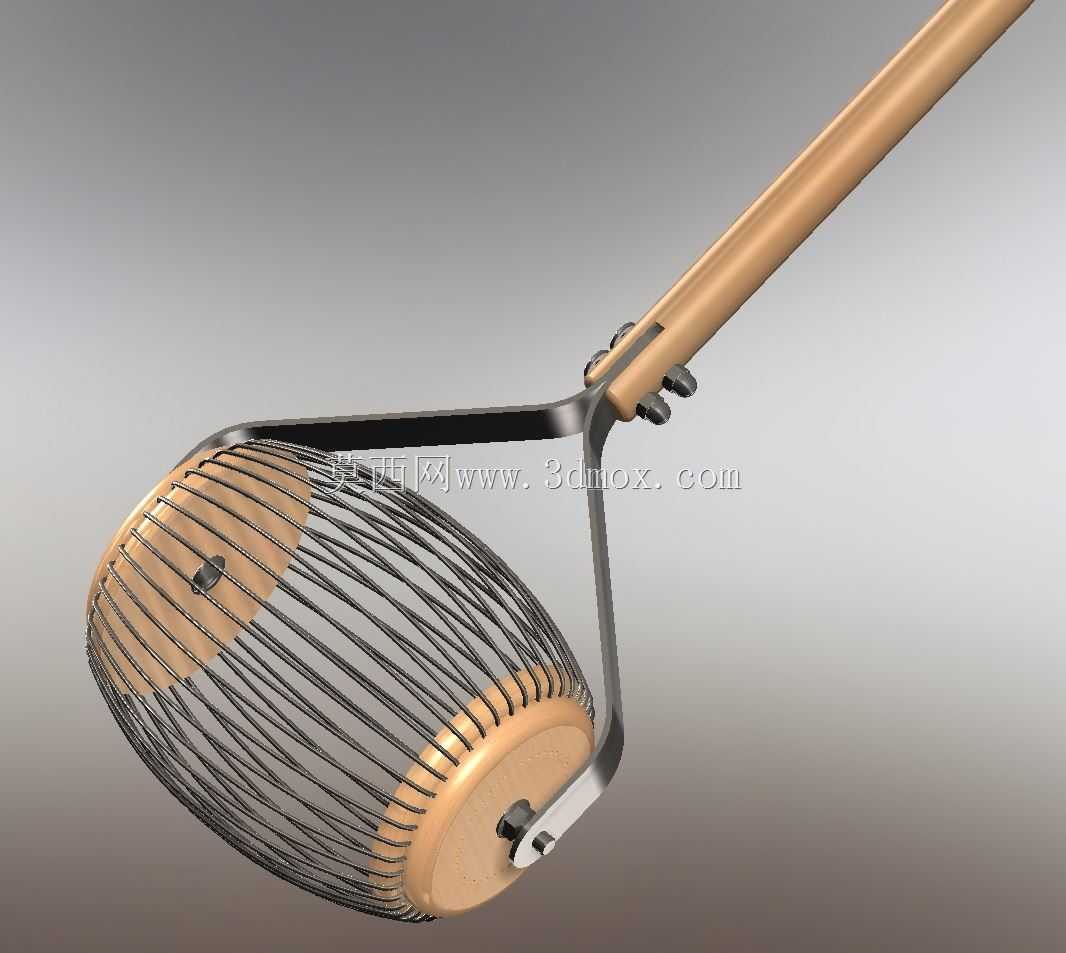

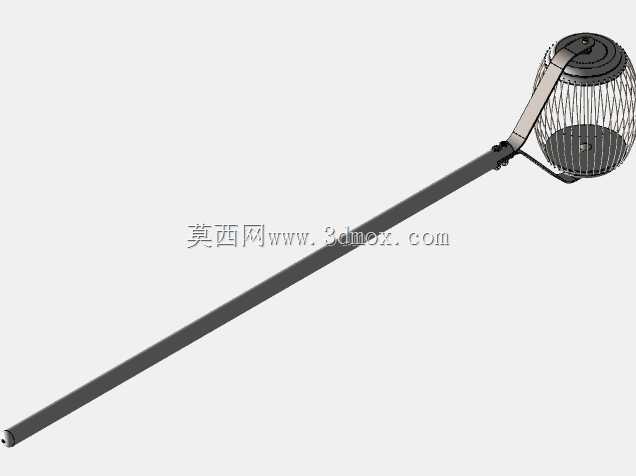

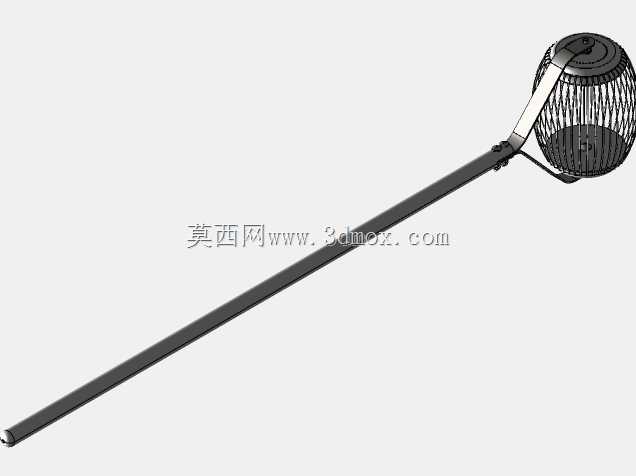

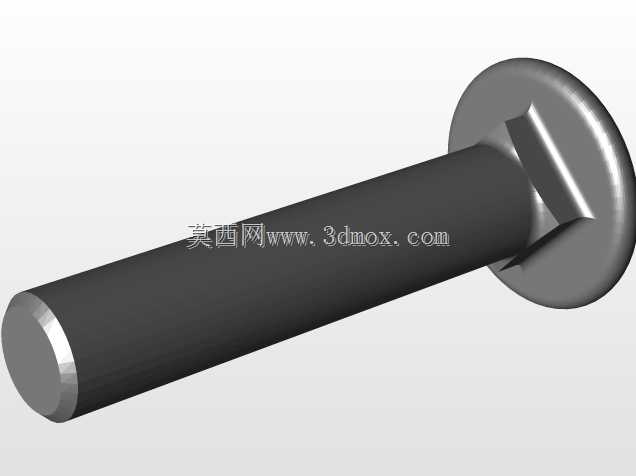

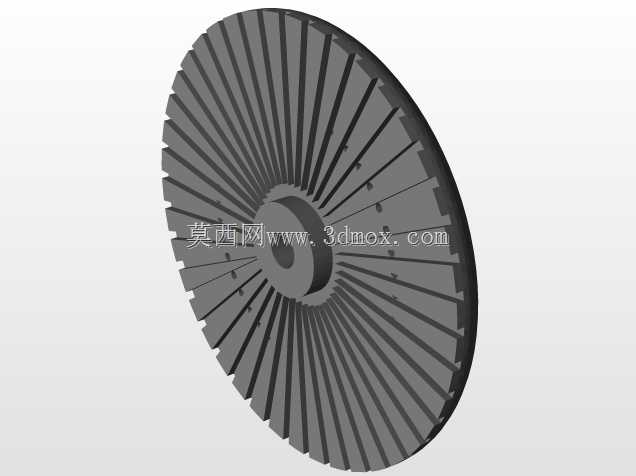

这款滚动式采集工具主要面向林果种植散户、高尔夫球场运维、家庭庭院坚果捡拾场景设计，替代传统弯腰徒手拾取的作业模式，大幅降低长时间重复俯身带来的腰部劳损，在低矮浆果、落地坚果、散落高尔夫球的收集中能将单人作业效率提升4倍以上。整体采用笼式滚轮作为核心采集执行端，滚轮外圈由等距排布的弹性金属丝弯折成型，相邻金属丝的间隙经过反复校核，刚好能让直径在30-50mm区间的球形物体在滚压过程中挤入笼腔，同时不会因为间隙过大导致已收集的物体脱出，也不会因为间隙过小卡滞带起地表的泥土、落叶等杂物。滚轮两端采用实木材质的端盖作为支撑结构，一方面木质材料自重较轻，能降低整体操作的推拉力负荷，另一方面木质端面的圆弧倒角处理能避免滚动过程中剐蹭地表的草皮、作物根茎，减少对作业场地的破坏。端盖中心嵌入金属衬套与弯折成型的金属推架铰接，推架向上延伸形成符合人体工程学的握持角度，作业时操作人员无需大幅弯腰，仅需握持推架带动滚轮沿地表向前滚动，即可依靠滚轮的滚压力将地表散落的球形物体压入金属丝笼腔内部，笼腔的有效容积可容纳约20个标准尺寸的核桃或者30个高尔夫球，收集满后仅需倾斜滚轮对准收集容器，即可将内部收纳的物体从金属丝间隙倒出，无需额外设置开合卸料结构，整体结构无复杂传动部件，故障率极低。从安装边界来看，滚轮整体直径控制在200mm左右，推架展开后的总高度为900mm，适配多数成年人直立操作的握持高度，金属丝笼的最大外径为180mm，在果树下、草坪间作业时能灵活穿过枝桠间隙、草坪灯等障碍物，不会出现卡滞剐蹭的问题。设计过程中特意将金属丝的两端固定在端盖的内嵌卡槽内，每根金属丝都具备独立的弹性形变空间，遇到硬质石块、土块时金属丝可自适应弹开避让，不会出现硬弯折断裂的问题，端盖与推架的铰接位置采用耐磨金属销轴，长期滚动使用也不会出现松旷晃动感，整体结构兼顾了轻量化与耐用性，无需额外动力源，完全依靠人力推动即可完成作业，适合零散场地的小范围收集作业使用。
