全地形双轮越野滑板靴行走机构设计

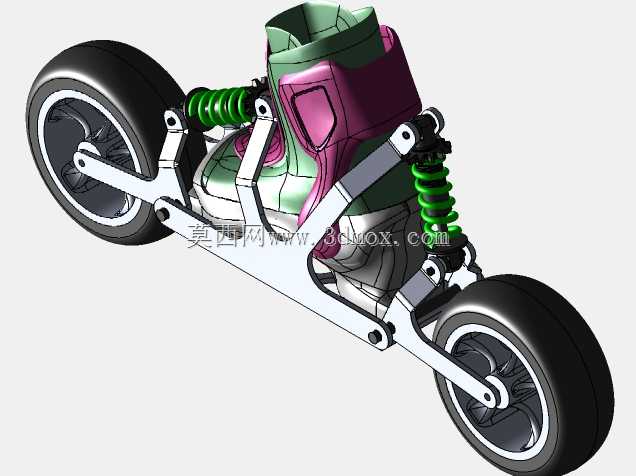

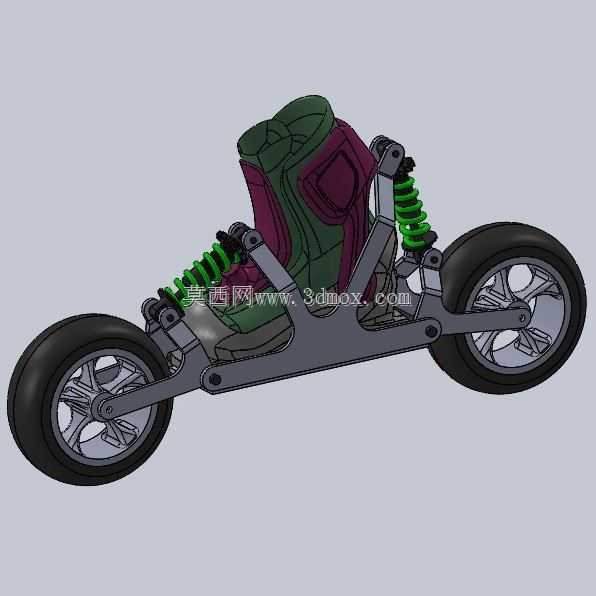

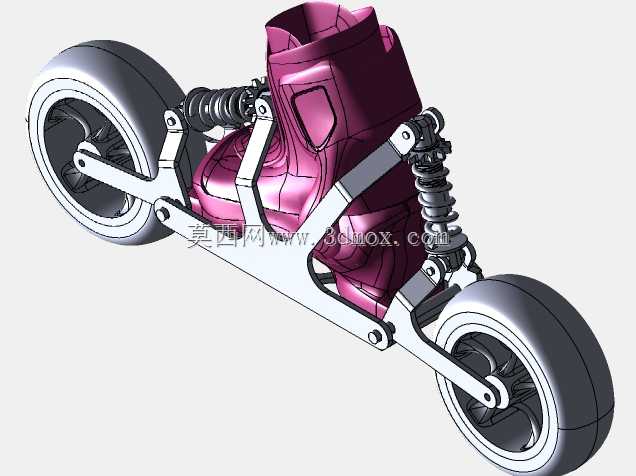

这款行走机构针对非铺装路面的短途代步、户外越野滑行场景开发，可适配户外探索、极限休闲运动等多种使用环境，区别于传统小轮滑板仅能在平整硬化路面通行的局限，能够应对砂石路、草地、浅坑洼路面等复杂地形，为使用者提供更稳定的通行体验。设计过程中沿用了成熟双转向架轮组的车架主体与悬架安装接口，无需重新开模制作主体承载结构，仅针对行走轮部分做适配性调整，大幅降低了改造成本与结构验证周期，原有悬架的铰接点位、减震器安装孔位完全保留，可直接替换原有小轮轮组完成升级。轮组采用前后直列排布的双轮布局，单轮选用215mm直径充气轮胎，相比原有100mm直径的MBS双转向架轮组，接地面积提升60%以上，充气轮胎自身的形变可过滤路面细小颠簸，配合双侧对称布置的螺旋弹簧减震器，可在单侧车轮压过障碍物时，通过悬架摆臂的摆动带动减震器压缩，将冲击载荷逐级缓冲，避免冲击力直接传递到使用者足部，同时直列轮的布局保留了类似单轮滑行的灵活转向特性，使用者可通过重心偏移完成转向、倾角调整，配合低重心的车架设计，可在高速滑行、过障碍时保持足够的自稳能力，降低侧翻风险。结构安装边界方面，车架主体采用双侧板式铝合金结构，摆臂铰接点采用耐磨衬套连接，减震器上下端均采用球铰连接，可适配摆臂摆动过程中的角度变化，避免出现运动卡滞；靴体固定位采用全包覆支撑结构，可将使用者足部与踝部完全固定，传递操控力矩的同时避免滑行中出现脱开风险，轮组安装轴采用标准件设计，可兼容同规格的越野充气轮胎替换，轮胎与悬架摆臂、靴体之间预留了足够的跳动间隙，在减震器全压缩行程下，轮胎不会与车架、靴体发生运动干涉。实际使用中，这套机构可承受常规跳跃、路面冲击带来的动载荷，所有承载部件的强度均按照越野滑行的极限工况做了校核，板式车架的厚度、摆臂的截面尺寸均经过受力优化，在保证足够强度的前提下控制整体重量，避免额外增加使用者的负重负担。
