工业级以太网设备交换机三维建模作品

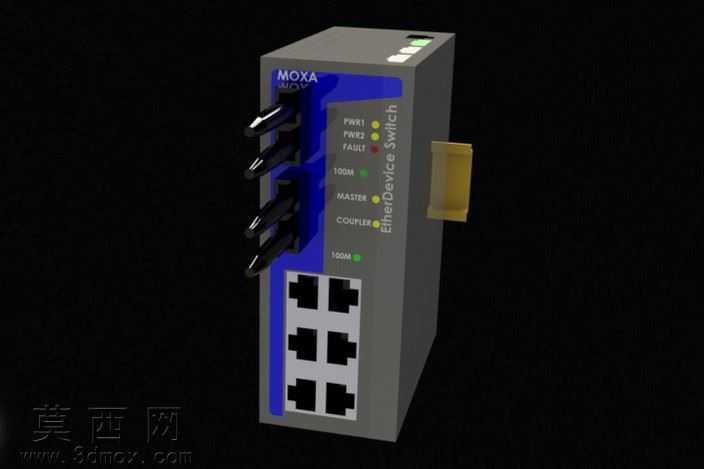

本作品为工业级以太网设备交换机的三维建模成果，建模过程依托三维设计软件完成全流程构建，首先依据工业交换机的实际产品尺寸比例搭建基础实体框架，精准还原设备的长方体主体外壳轮廓，对壳体的边角做符合工业产品设计的圆角处理，避免生硬直角带来的违和感。建模阶段逐一还原设备正面的功能分区：上部的光纤接口区域做了精细化结构刻画，每个光纤接口的插拔位、接口旁的状态指示灯凹槽都按照真实产品的排布做对应建模，指示灯区域的标识凹槽也做了凹陷结构处理，方便后续贴图渲染时还原设备的丝印标识；下部的RJ45以太网接口区域，按照2列3行的排布还原每个网口的内部结构，包括网口的金属弹片卡位、接口边框的凸起结构都做了细致建模，还原真实网口的形态特征。设备侧面的安装固定卡扣也做了独立建模，还原卡扣的弯折形态与安装卡位结构，符合工业设备导轨安装的实际结构特征。材质渲染阶段，为设备主体外壳赋予深灰色磨砂工业塑料材质，调整材质的粗糙度参数模拟工业壳体的哑光磨砂质感，避免过度反光带来的不真实感；正面的功能装饰条赋予深蓝色亮面塑料材质，与主体深灰色形成清晰的视觉分区；接口部分为金属接触件赋予哑光金属材质，模拟接口金属部件的质感，指示灯区域分别赋予红、黄、绿不同的半透明发光材质，模拟设备运行时指示灯的透光效果；侧面安装卡扣赋予黄铜色金属材质，还原金属固定件的材质特征。设计过程中严格遵循工业通讯设备的结构逻辑，所有外部接口、固定结构、状态标识的排布都参考真实工业以太网交换机的布局规范，确保模型的结构合理性与还原度，整体模型可用于工业通讯场景的可视化展示、设备安装模拟演示等用途，建模过程中对模型的面数做了合理优化，在保证细节还原度的前提下控制整体模型体量，兼顾展示效果与运行流畅度。
