麦克纳姆轮全向移动玩具小车结构设计

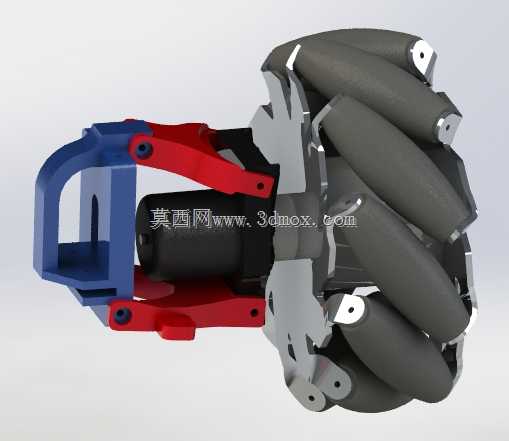

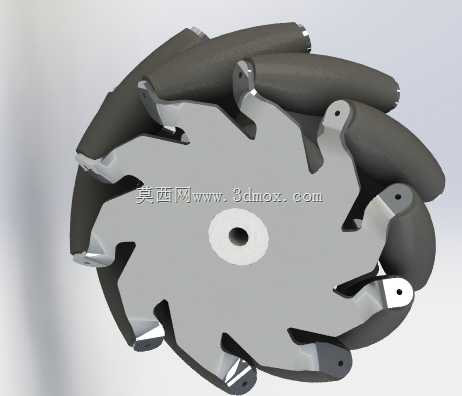

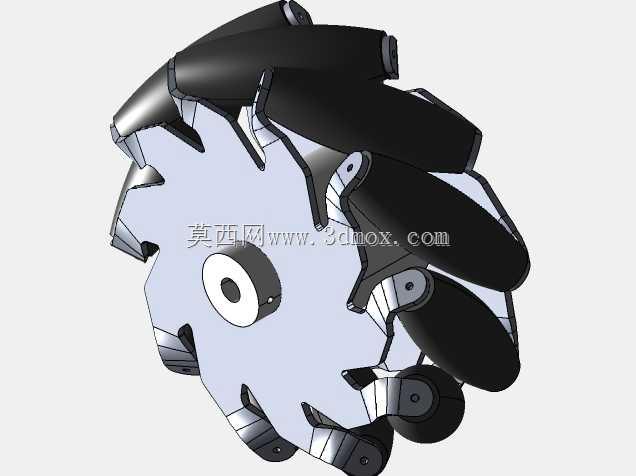

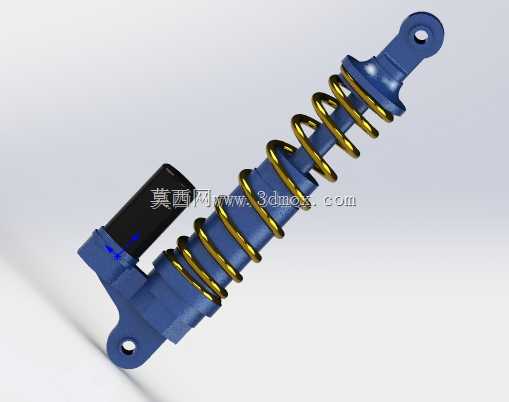

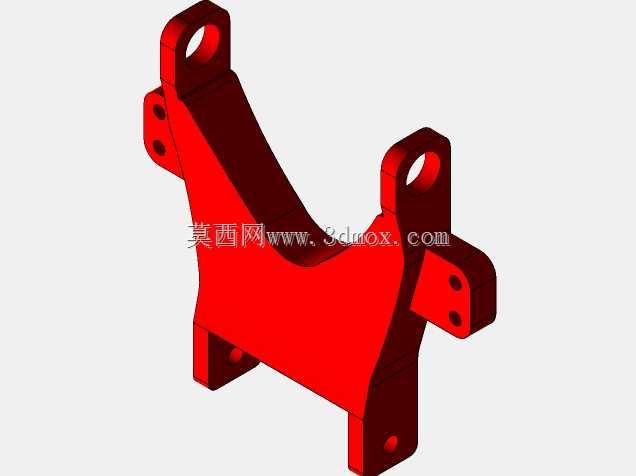

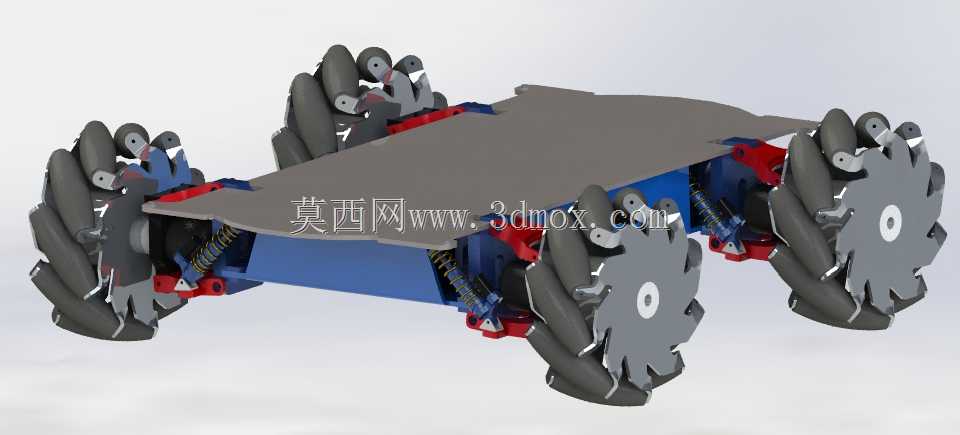

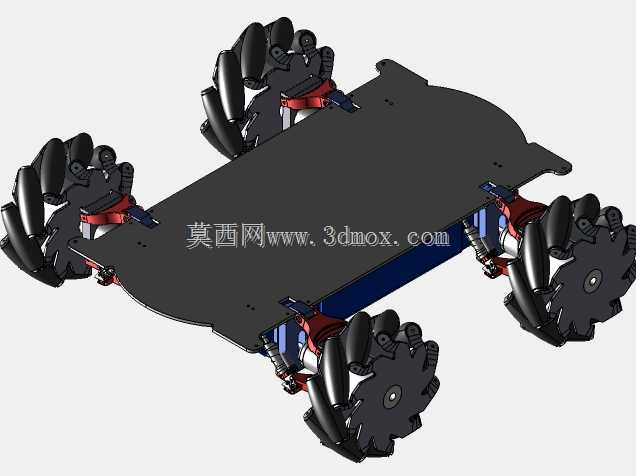

这款全向轮式移动小车的结构设计，核心围绕小场地内灵活移动的使用需求展开，轮组采用麦克纳姆轮构型，依靠轮缘上斜向分布的从动辊子，可实现前行、横移、斜行、零半径回转等全向运动，无需大尺寸转弯半径就能在狭窄空间内完成姿态调整，适配桌面级演示、小型教具、竞赛移动平台等多种应用场景。从结构布局来看，整车采用分层式承载设计，上层平板作为搭载平台预留了充足的安装平面，可根据使用需求加装传感器、控制模块、小型负载，平板与下层车架之间通过紧固件刚性连接，保证搭载负载时的结构稳定性。四个轮组均独立配置减震结构，采用弹簧阻尼元件连接轮组与主车架，在不平整的桌面或地面行进时，减震结构可吸收路面颠簸带来的冲击，保证四个轮组始终与接触面保持贴合，避免单侧轮组悬空导致的动力损失或行进偏移，同时也能降低颠簸对上层搭载精密元件的振动影响。设计过程中优先考虑了轮组的运动干涉问题，每个麦克纳姆轮的安装位置都预留了足够的转动间隙，轮组转向、辊子自转时不会与车架、减震部件、相邻轮组发生剐蹭，同时控制了整车的整体宽度与长度尺寸，保证在标准A4幅面的桌面范围内即可完成全向移动动作，不会超出常规桌面操作的边界范围。车架主体采用框架式结构，在保证整体结构强度的前提下尽可能降低自重，减少轮组驱动时的负载压力，各连接部位的安装孔位均做了标准化设计，方便后续更换不同规格的轮组、调整减震弹簧的预紧力，或是拓展加装上层功能组件。轮组的动力安装位预留了标准的电机安装接口，可适配常规小型直流减速电机，无需额外加工转接件即可完成动力总成的装配，降低了后续组装调试的难度。从实际使用角度出发，这款小车的结构设计兼顾了运动灵活性与结构可靠性，既可以作为青少年机械结构教学的演示载体，直观展示麦克纳姆轮的全向运动原理与减震结构的作用逻辑，也可作为小型移动机器人的底盘基础，通过加装不同功能模块完成巡检、搬运、交互等拓展功能，整体结构没有冗余设计，所有部件都服务于全向移动与稳定承载的核心需求，各部件的安装边界清晰，组装时不需要复杂的工装辅助，依靠常规紧固件即可完成整车装配。
