六缸发动机进气歧管进水端结构设计

该部件为直列六缸动力单元配套的进气歧管集成进水结构，主要应用于大排量自然吸气或涡轮增压内燃机的进气与冷却介质分配场景，在商用车动力总成、固定式工业发电机组、工程机械动力系统中均有同类结构的应用需求。从实际使用场景来看，该结构承担两项核心功能：一是为六个独立气缸均匀分配经稳压后的进气气流，二是集成冷却水道接口，为进气歧管内置的冷却腔室输送冷却液，降低进气温度提升充气效率，同时避免高负荷工况下进气歧管本体出现过热形变。

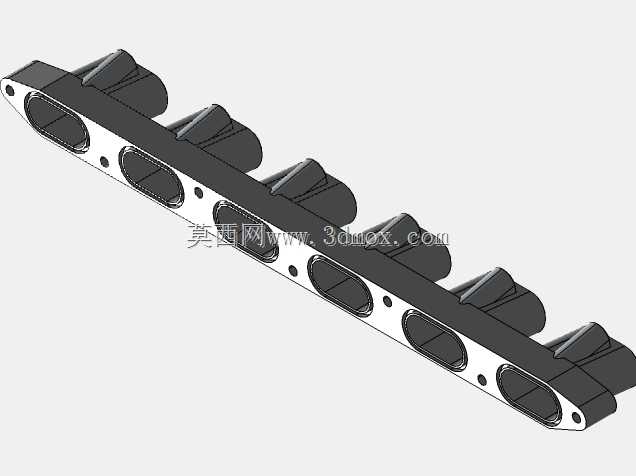

设计层面首先考虑的是各缸进气的均匀性，六个独立的进气支管沿长条状安装法兰等距排布，每个支管的流道过渡段都做了圆弧导角处理，避免气流在弯折处产生紊流压损，支管外侧的加强筋结构并非装饰设计，而是对应每个缸的进气脉冲冲击位置设置，抵消发动机高转速下进气脉冲带来的结构振动，避免长期使用后出现法兰面密封失效问题。安装法兰面采用整体铣平的密封面设计，沿法兰长度方向等距布置的安装孔位，完全匹配气缸盖侧的进气歧管安装螺柱位置，法兰面上的六个椭圆形开孔直接对应各缸进气道入口，开孔边缘的凸台结构用于卡装密封胶圈，无需额外涂抹密封胶即可实现端面密封，降低装配工序的复杂度。

安装边界方面，该部件整体为长条形对称结构，长度方向适配直列六缸气缸盖的进气侧安装面宽度，厚度方向预留了与周边线束、燃油管路的安全间隙，不会与发动机舱内的其他附属部件产生运动干涉。进水端的接口设置在法兰侧的端部位置，接口内径匹配常规发动机冷却系统的管路通径，能够保证冷却液在歧管冷却腔内的流速满足热交换需求，避免出现局部冷却死角导致的进气温度不均问题。每个进气支管的出口角度都经过匹配调校，与气缸盖进气道的切入角度保持一致，减少气流进入气缸前的转向阻力，对于提升发动机中低转速区间的扭矩响应有实际帮助。结构材质适配方面，该设计既可以采用铸铝一体铸造成型后做机加工处理，也可以采用高强度工程塑料注塑成型，两种工艺下的结构壁厚都做了等壁厚优化，避免铸造或注塑过程中出现缩孔、缺料等成型缺陷。
