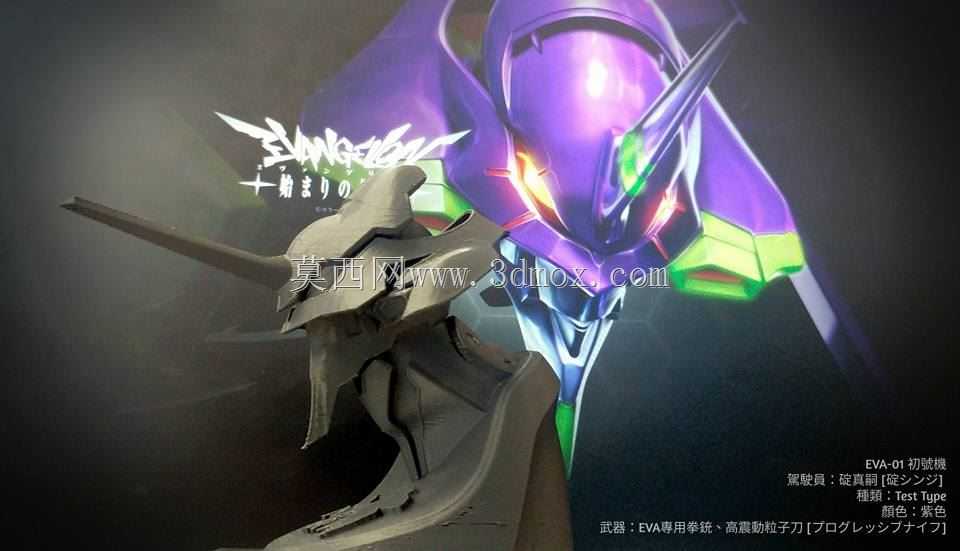

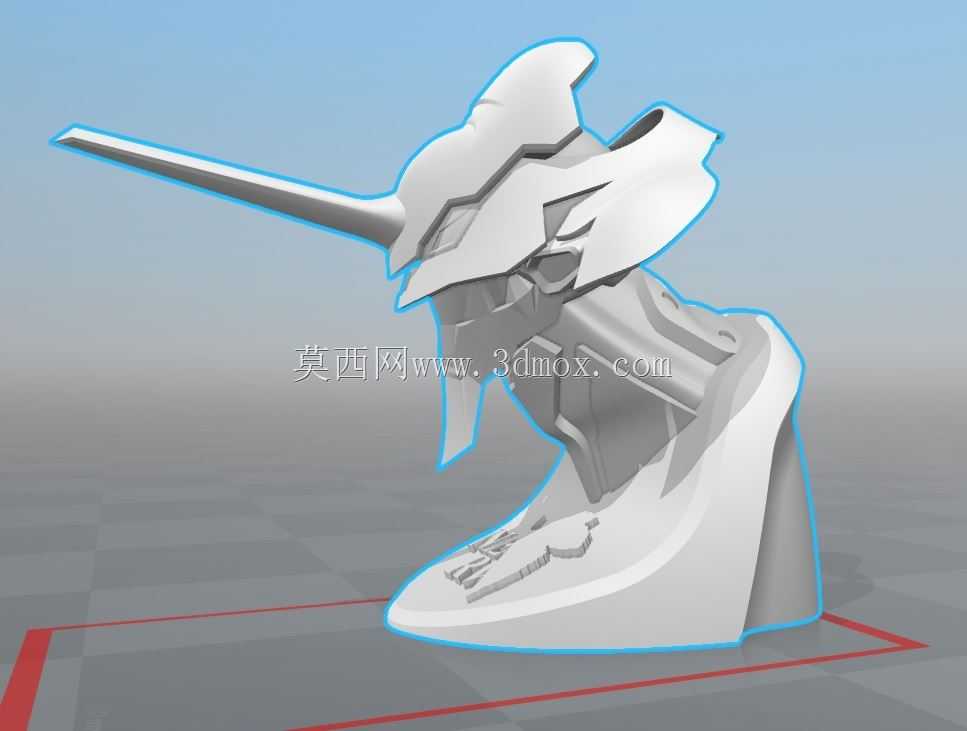

EVA初号机机甲头部造型设计作品

本次呈现的机甲头部造型，在曲面构建阶段优先考虑了手办量产开模的脱模角度控制，所有外覆装甲曲面的拔模斜度均控制在1.5度以上，避免后续翻模过程中出现粘膜、边角缺损的问题。从结构拆分来看，整个头部被划分为外层装甲、内部骨架、眼部发光组件安装位、角部装饰件四个独立模块，各模块之间预留0.2mm的装配间隙，既可以满足静态展示的拼接精度要求，也能适配加装LED发光组件的改装需求，眼部位置预留的矩形安装槽可直接嵌入常规3mm直径的灯珠，无需二次打磨扩孔。

在外形轮廓处理上，刻意强化了初号机标志性的锐角装甲折线，顶部独角的长度控制在整体头高的二分之一，向后倾斜17度，既还原原作的视觉张力，也避免了尖角过长导致的易折断问题，角部根部做了R0.8的圆角过渡，分散受力点。面部装甲的曲面过渡采用G2连续处理，紫色主装甲面与绿色、红色装饰块的拼接缝全部设计为隐藏式止口，外表面看不到拼接缝隙，保证展示面的完整性。

这类机甲造型的应用场景并不局限于动漫手办制作，在科幻主题展馆的展品制作、影视道具的3D打印快速成型、机甲主题潮玩的结构验证环节都能直接复用。在建模过程中，特意将所有装甲的壁厚控制在1.8-2.2mm区间，适配光固化3D打印的壁厚要求，不会因为壁厚过薄出现打印变形，也不会因为壁厚过大增加不必要的材料成本。下颌部位的可动结构预留了转轴安装孔，可根据需求改装为可动下颌版本，转轴孔直径设计为2mm，适配常规的铜制转轴配件，无需额外加工。

从安装边界来看，整个头部模型的底部预留了标准的3mm直径插杆孔，可直接搭配通用的机甲支架、手办底座，也可对接后续制作的颈部、躯干模型，插杆孔的深度为8mm，足够支撑整个头部的重量，不会出现插接松动、倾倒的问题。表面的细节纹理处理上，装甲表面的刻线深度控制在0.3mm，宽度0.2mm，既保证渗线操作时的线条流畅度，也不会因为刻线过深导致打印时出现积料问题。眼部的绿色透明件位置单独做了分件处理，可单独打印透明树脂材质，无需后期喷漆遮盖，降低后期制作的工作量。
