日式短柄战术直刀结构设计

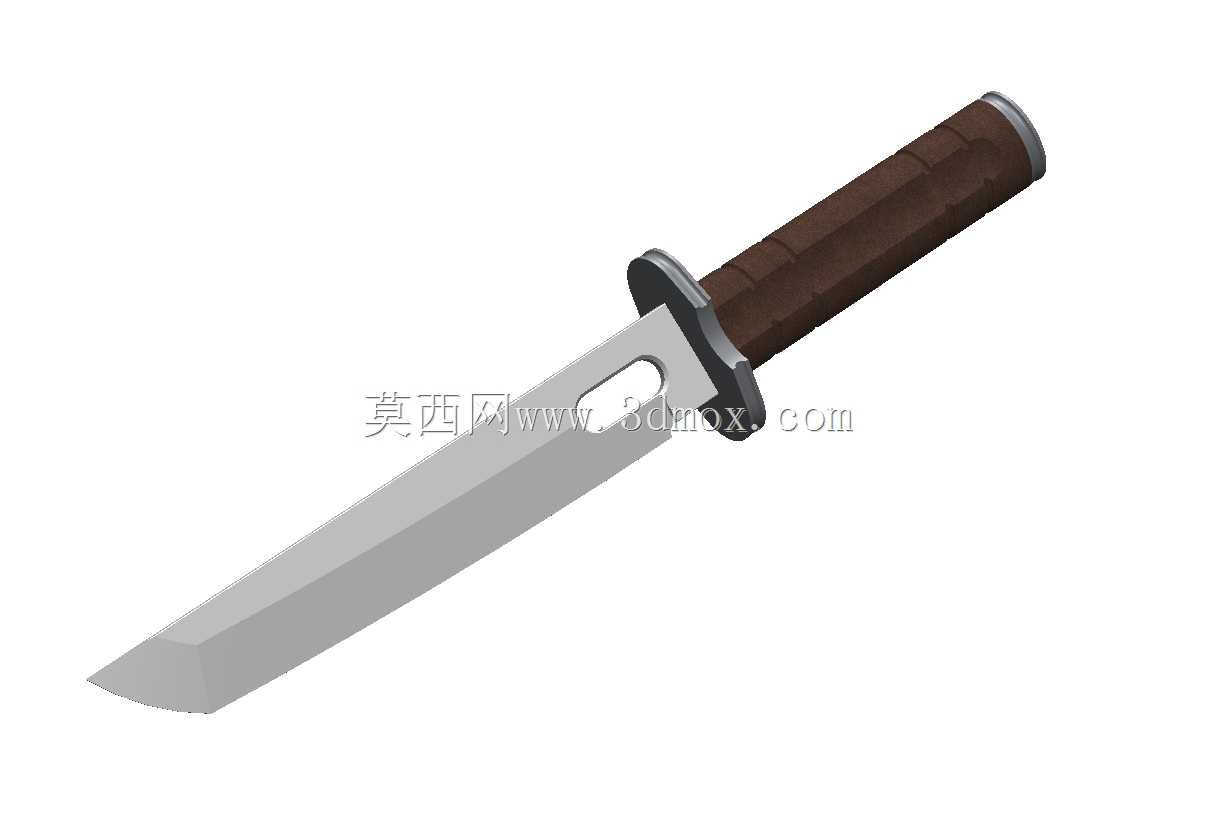

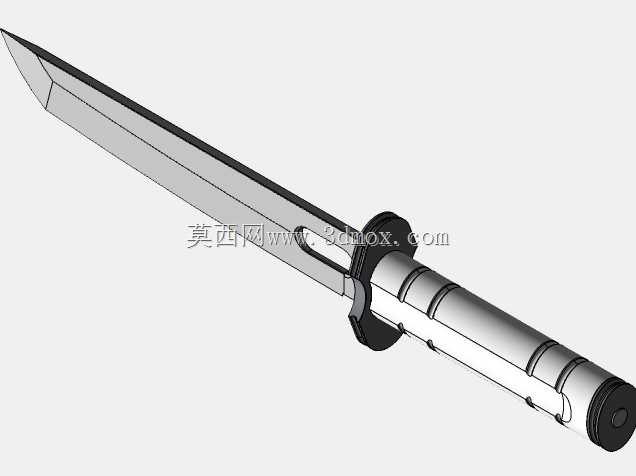

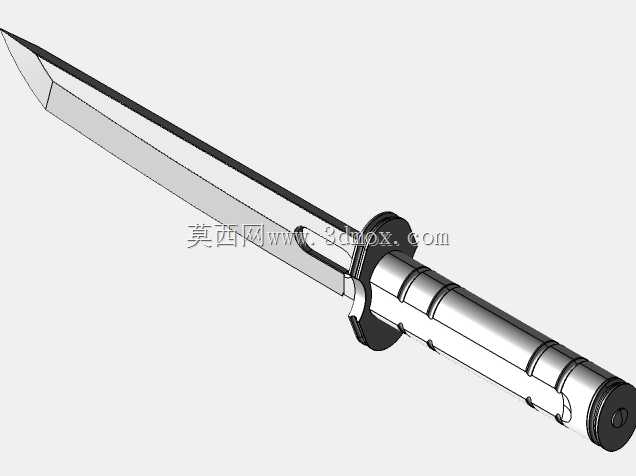

这款短柄直刀的结构设计，最初是面向户外工具配套与工艺礼品复刻两个场景展开的，在做结构拆解前，首先要明确其核心使用边界：作为手持切削工具，整体总长控制在340mm，这个尺寸既满足户外作业时的切削发力需求，也能适配常规工具收纳套的安装尺寸，不会因为过长导致携行不便。从结构组成来看，整刀分为刀身、护手、握柄、穿柄固定杆几个核心部分，其中穿柄杆的设计是整个结构的受力核心——杆体贯穿整个木质握柄内部，末端做限位结构，避免刀身在劈砍、切削受力时与握柄发生松脱，相比传统柄材粘胶固定的结构，这种穿杆式结构能承受更大的侧向冲击力，在硬木切削、户外应急破拆场景下的结构可靠性更高。刀身部分采用平磨T头造型，刀身开有长圆形减重孔，这个孔位并非单纯装饰：一方面可以降低刀身整体重量，平衡整刀的重心位置，让握持时的重心落在护手前方15mm左右的位置，长时间握持切削不会出现腕部疲劳；另一方面这个孔位也可以作为穿绳孔使用，在高空作业、涉水作业时可以通过伞绳将刀具固定在手腕上，避免脱手掉落。护手采用对称式金属挡片结构，厚度控制在5mm，两侧突出握柄的宽度各为12mm，既可以防止握持时手滑向刀身造成割伤，也不会因为突出过多影响刀具入鞘的顺畅度。握柄采用硬木材质，表面做防滑槽纹理处理，每道防滑槽的深度为1.2mm，间距8mm，这个尺寸是经过手部握持人机工程验证的：戴防滑手套握持时，手指能刚好卡入防滑槽内，发力时不会打滑，裸手握持时也不会因为槽深过深造成硌手的问题。在建模过程中，所有配合面都做了公差预留：金属件与木柄的配合面采用H7/k6的过渡配合公差，穿杆与柄内孔的同轴度控制在0.05mm以内，避免组装后出现刀身与握柄不同心的问题，影响使用手感。刀身的刃口部分做了0.3mm的刃口厚度预留，方便后续根据实际使用需求开刃，既可以做成锋利的切削刃，也可以做成钝面的工艺展示件，适配不同的使用场景。从安装流程来看，组装时先将护手套入刀身尾部的定位台，再将穿杆从握柄尾部穿入，与刀身尾部的螺纹孔锁紧，最后在握柄末端加装封盖，整个组装过程不需要额外的粘胶剂，后期维护时可以直接拆解更换柄材或者调整锁紧力度，相比一体式焊接结构的刀具，维护成本更低。在实际应用中，这个结构既可以作为户外求生刀具的量产参考结构，也可以缩小尺寸后做成工艺收藏类的复刻刀具模型，其结构受力逻辑也可以延伸到其他手持切削工具的设计中，比如木工凿、户外手斧的柄部固定结构，都可以参考这种穿杆锁紧的设计思路，提升结构的整体可靠性。
