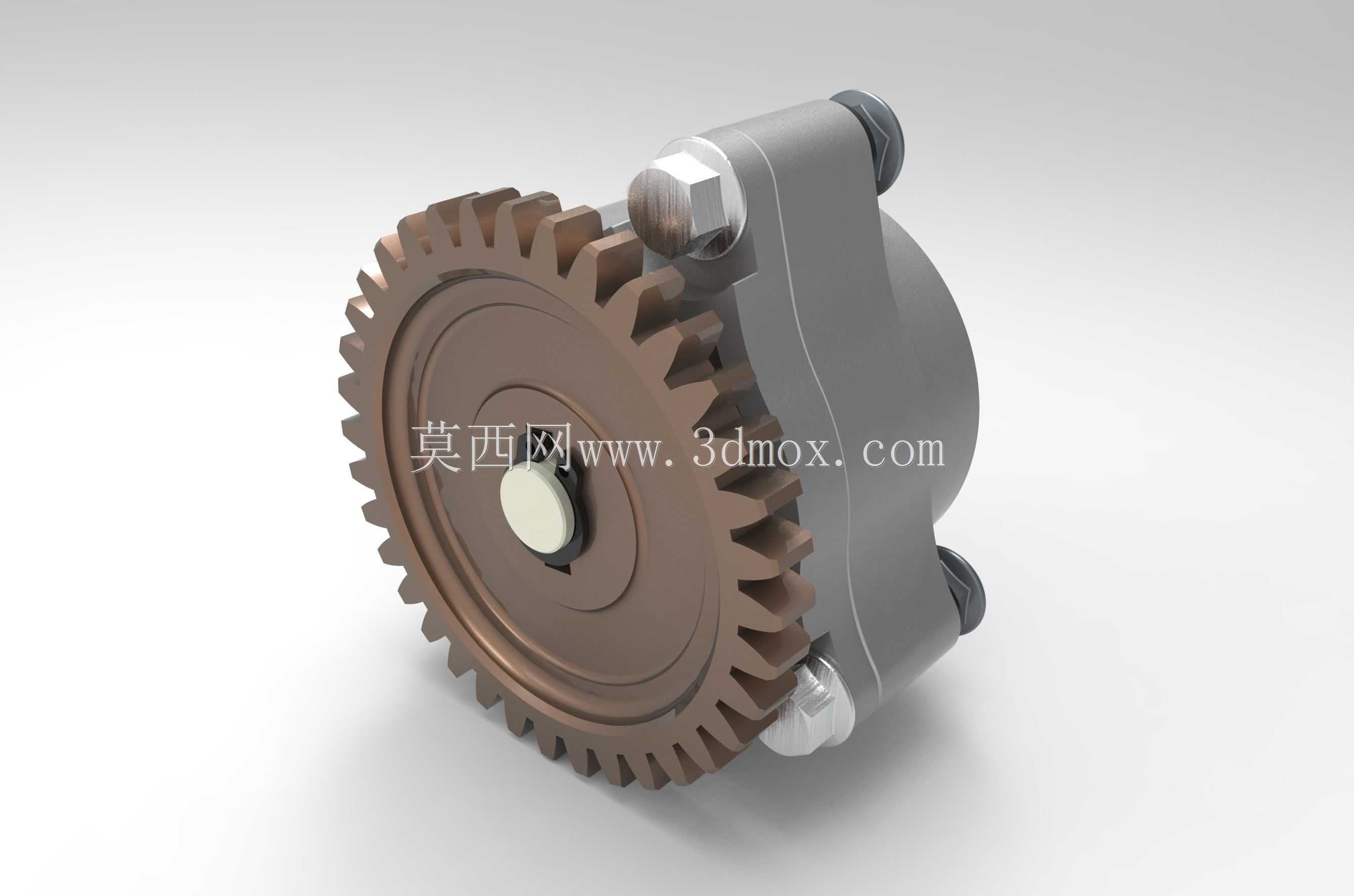

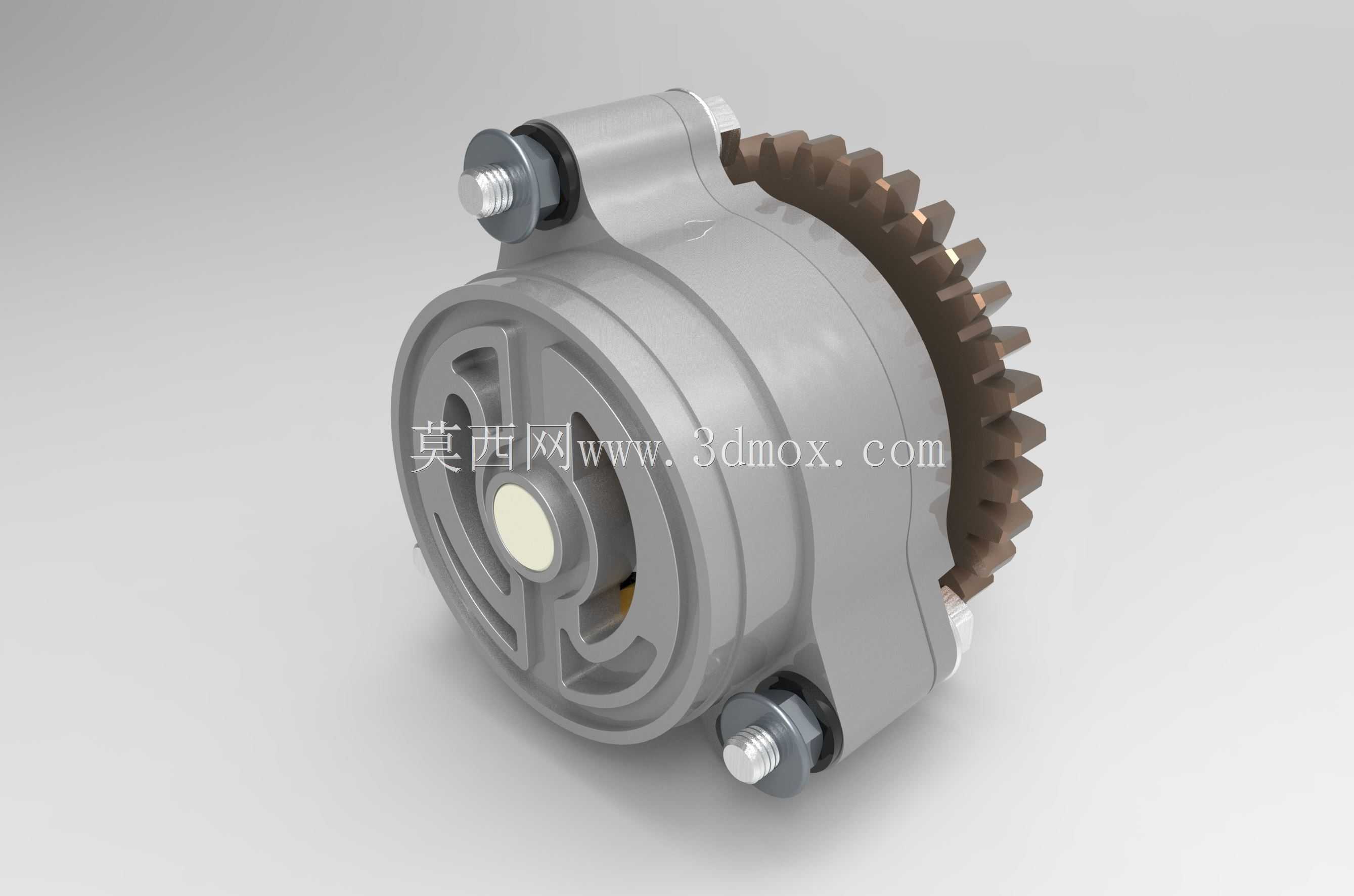

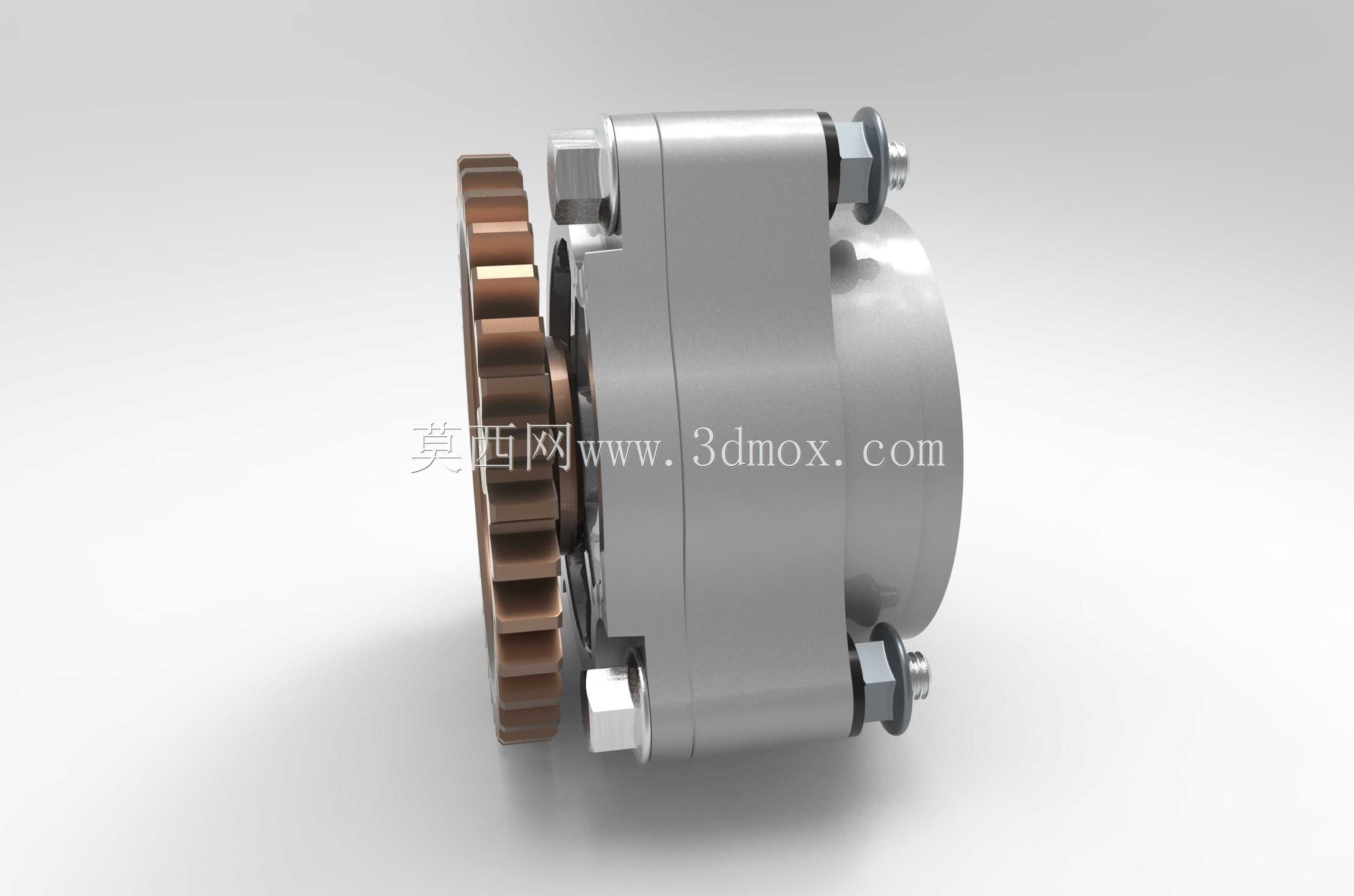

带安装基座的啮合传动齿轮组件结构

这款带安装基座的齿轮传动组件，常见于中小功率内燃机的润滑系统机油泵驱动端，也可适配小型农用机械、轻工输送设备的低速动力传递工位，核心作用是在限定的安装空间内完成定比动力传输，同时依托集成的基座结构实现组件与主机壳体的直接装配，省去额外设计转接支架的工序。从实际使用场景来看，这类齿轮组件多布置在设备壳体的外侧或腔体内侧的预留安装位，工作时需要持续承受输入轴带来的交变扭矩，轮齿啮合过程中还要耐受润滑介质带来的冲刷、以及工况波动带来的瞬时冲击载荷，因此设计阶段首先要确认轮齿的接触强度与弯曲强度匹配对应传递功率的需求，避免长期运行出现断齿、点蚀等失效问题。设计思路上，组件将齿轮本体与安装基座做了集成化处理，基座上预留的两个安装孔位与主机安装面的定位销孔同轴度公差控制在0.02mm以内，保证装配后齿轮的啮合侧隙处于0.1-0.25mm的合理区间，既不会因侧隙过大造成传动冲击、噪音超标，也不会因侧隙过小出现卡滞、磨损加剧的问题。齿轮本体采用直齿圆柱齿形，齿向公差控制在7级精度等级，适配1500r/min以内的中低速传动场景，齿面做了硬化处理以提升耐磨性能，中心的轴孔与配套芯轴采用间隙配合，配合面设置的耐磨衬套可以降低长期转动带来的磨损量，基座与齿轮衔接的位置做了圆弧过渡处理，避免应力集中造成基座根部开裂。安装边界方面，组件整体的轴向厚度不超过65mm，齿轮节圆直径控制在120mm左右，基座的外轮廓最大尺寸不超过140mm，安装孔的中心距为90mm，适配M8规格的紧固螺栓，装配时只需要将基座贴合在主机的安装基准面，穿入紧固螺栓按规定扭矩拧紧，再确认齿轮与配对齿圈的啮合接触斑点沿齿高方向不小于40%、沿齿长方向不小于50%，即可完成安装调试。日常运维中，这类组件不需要额外做独立润滑，依托主机系统内的润滑油飞溅即可满足啮合面的润滑需求，齿轮端面的限位挡片可以避免轴向窜动造成的啮合错位，基座端部的密封结构可以防止润滑油渗漏，同时阻挡外界粉尘杂质进入啮合区域造成磨粒磨损。
