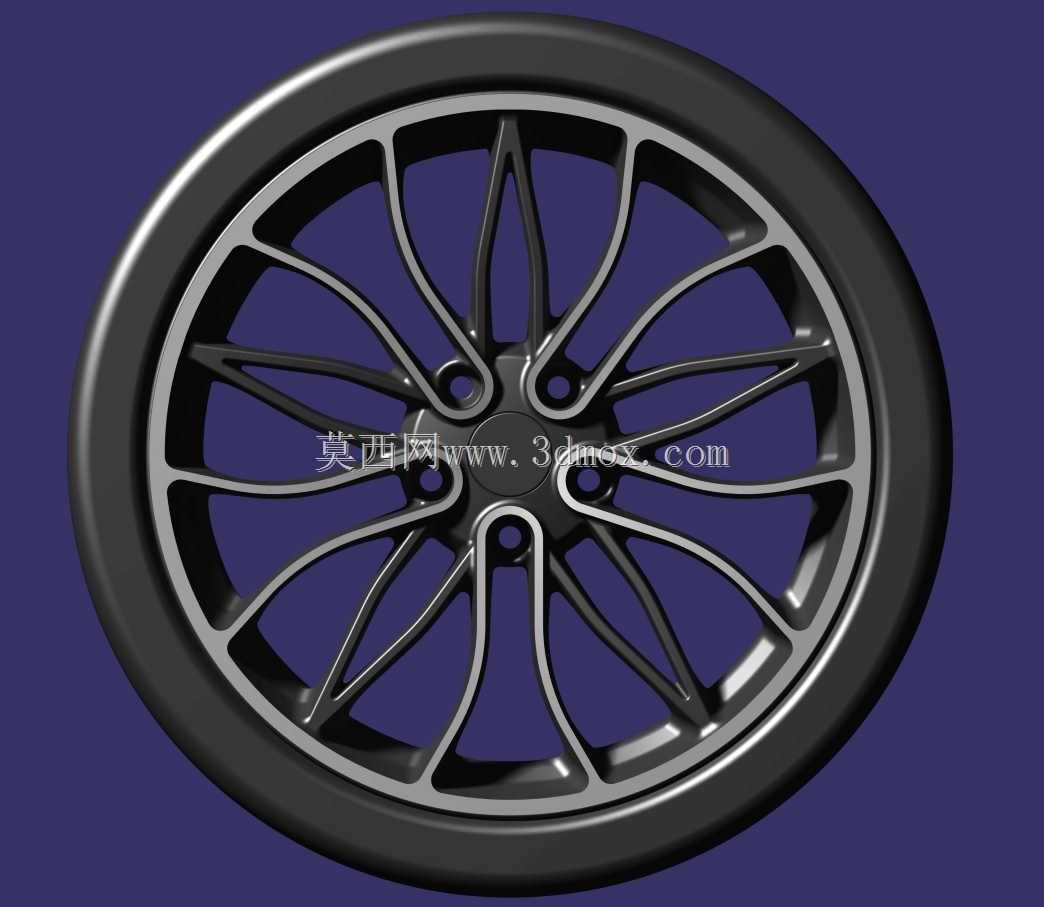

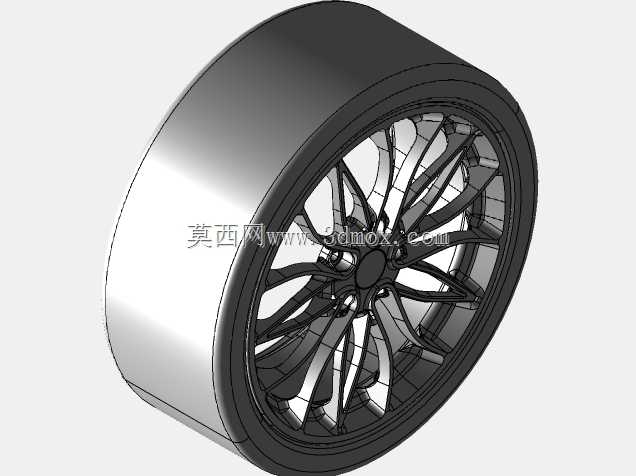

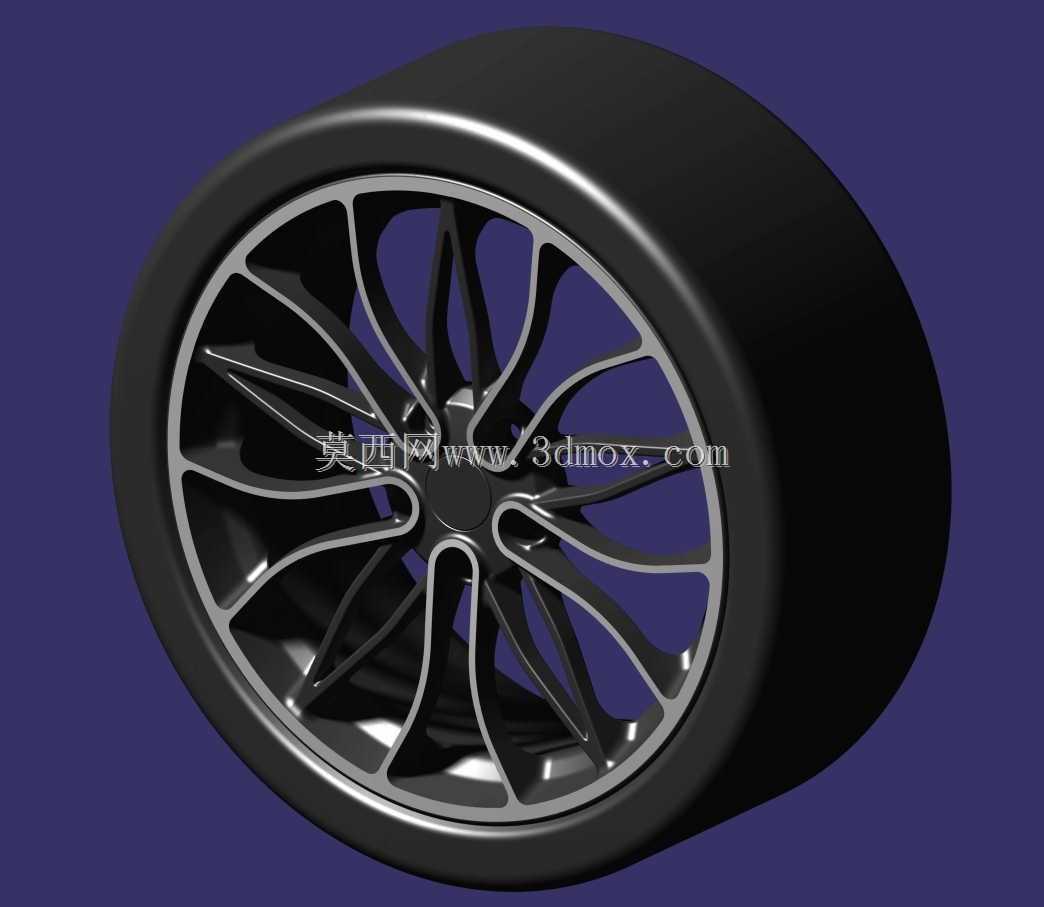

概念款多辐条合金汽车轮毂结构设计

这款合金车轮的设计定位偏向高性能乘用车辆的改装与定制化配套场景，日常可覆盖城市道路铺装路面行驶、赛道日体验驾驶等多场景使用需求，轮辋与辐条的一体化造型设计，既考虑了行驶过程中的空气动力学导流效果，也兼顾了制动系统的散热通道预留。从安装边界来看，轮辋整体直径设定为20英寸，轮辋宽度为9英寸，适配主流大尺寸高性能轮胎的安装规格，PCD节圆直径匹配112mm的5螺栓安装布局，可直接对应多数欧系性能车型的轮毂安装位，无需额外加装变位器即可完成装配，中心孔位预留了常规车型的轴头配合尺寸，安装时可根据具体车型匹配对应中心圈来消除高速行驶的抖动风险。设计思路上采用10组分叉式辐条的布局，每组辐条从轮毂中心安装座向外延伸至轮辋边缘时做了分叉处理，相比同重量的直辐条设计，能在辐条数量不变的前提下分散轮辋承受的路面冲击载荷，同时辐条背面做了不等厚的铣削减重处理，在保证辐条整体抗弯、抗扭强度满足高速过弯、急加速急制动工况载荷要求的前提下，尽可能降低轮下重量，提升车辆悬架的响应速度。辐条表面做了双色分层造型，凸起的边缘做亮面切削处理，凹陷区域做哑光黑处理，既强化了轮毂的视觉层次感，也能在日常使用中减少细小划痕对外观整体效果的影响。轮辋的胎圈座位置严格按照乘用车轮辋的标准轮廓设计，保证轮胎安装后的气密性，轮缘位置做了加厚处理，应对低扁平比轮胎在过坑、压路肩时的冲击，避免轮辋出现变形、开裂的问题。轮毂中心的安装面做了平整化处理，螺栓孔位周边做了局部加厚，分散螺栓锁紧时的压应力，避免长期使用后安装面出现压痕导致的车轮动平衡失准。在结构验证的逻辑上，这款轮毂的辐条曲率经过反复调整，既避免了辐条间距过小导致的刹车卡钳干涉问题，可容纳大尺寸多活塞制动卡钳的安装，也保证了行驶过程中气流可以顺畅穿过辐条间隙，带走制动盘与卡钳产生的热量，减少连续制动后的热衰减问题。
