费斯托DSNU系列圆形标准气缸结构

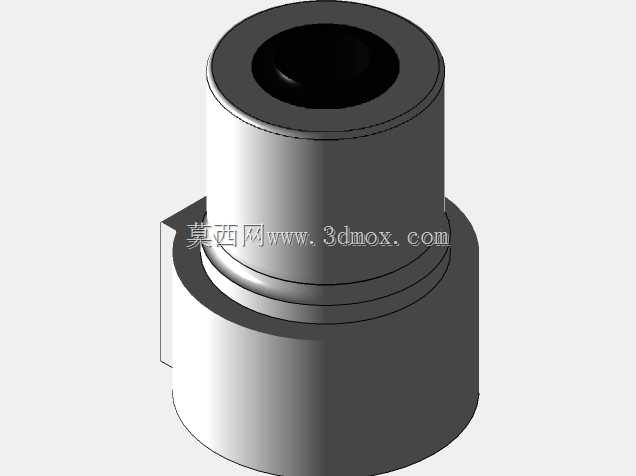

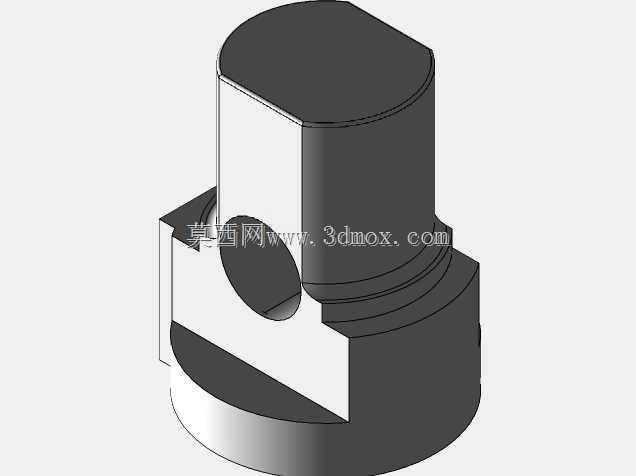

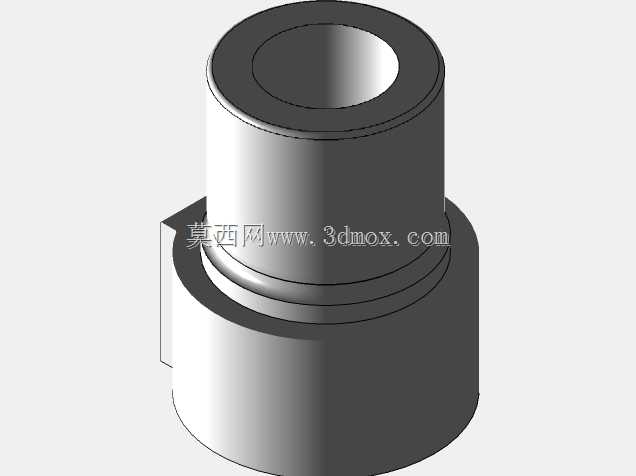

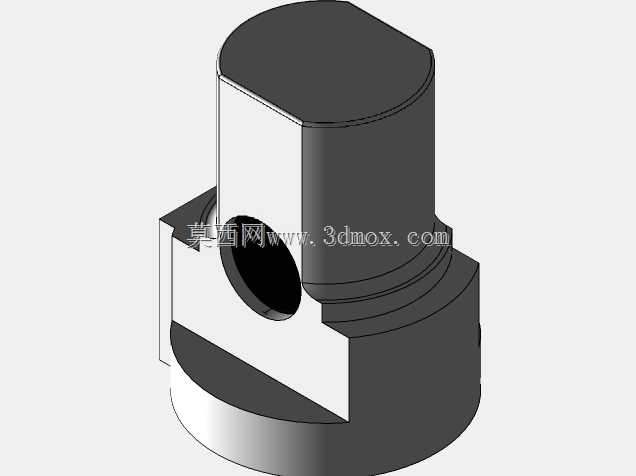

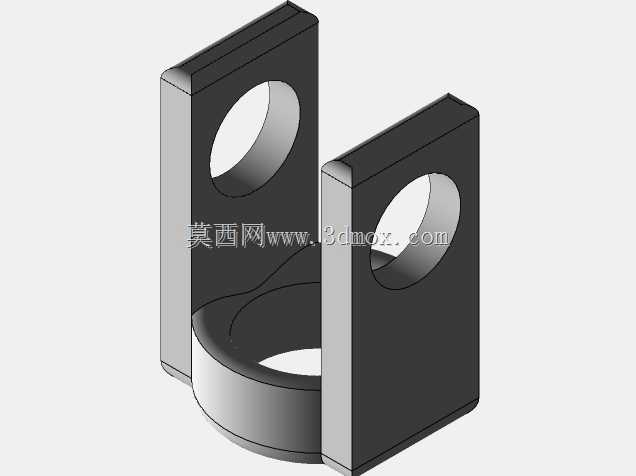

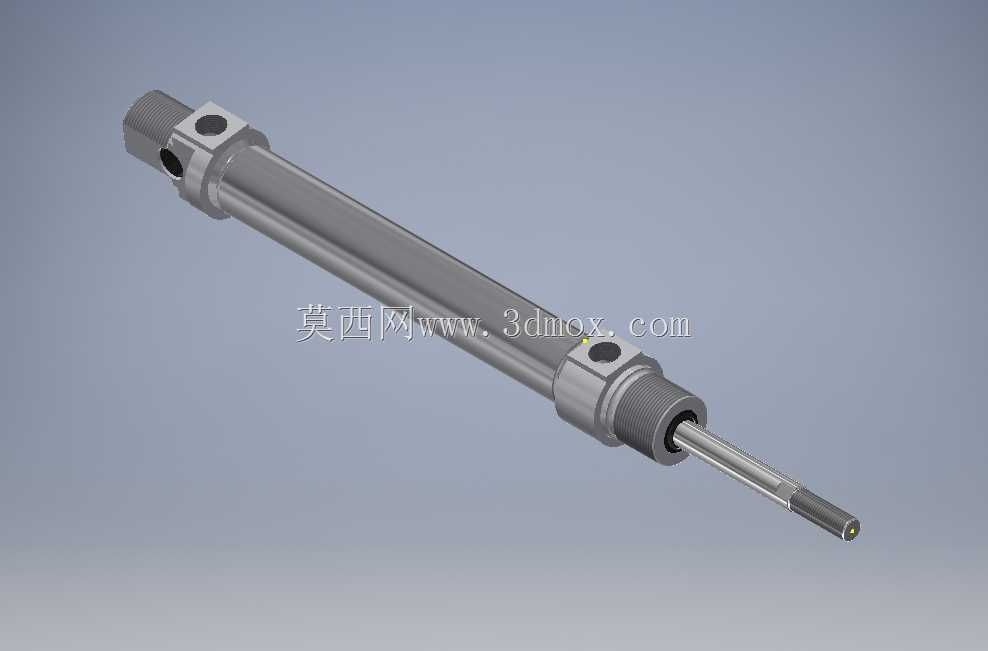

这款圆形气缸在轻工装配、电子元器件分拣、包装线推料工位的应用占比很高，不少做小型自动化专机的工程师做选型时，会优先考虑这类缸径20mm、行程100mm的紧凑型圆形气缸，毕竟它的安装占用空间比同规格方形拉杆缸小很多，侧装、脚架安装、法兰安装都能适配，不需要额外预留太多周边避让空间。从结构设计来看，这款气缸采用了两端带内六角安装孔的端盖结构，缸筒为高精度冷拔铝合金材质，内壁做了硬质阳极氧化处理，活塞上搭配的是双向耐磨密封件，能在0.1-1.0MPa的工作压力区间稳定运行，活塞杆表面做了镀硬铬处理，粗糙度控制在Ra0.4以下，既能降低密封圈磨损速率，也能避免长期运行出现活塞杆锈蚀、卡滞的问题。做三维建模的时候，要特别注意安装边界的尺寸校核：缸体本身的外径是20mm对应的标准圆形尺寸，两端的安装凸台有定位销孔，做装配干涉检查时，要预留出磁性开关的安装槽空间，这款气缸的缸筒外侧预留了标准的磁性开关安装导轨，可以直接加装磁感应传感器来检测活塞行程位置，不需要额外做安装支架。实际应用中，这类气缸常搭配节流阀、电磁阀组成气动回路，用来完成短行程的直线推压、工件移位、夹具夹紧动作，在旋转机器人的末端执行机构上也常作为辅助驱动件使用，因为它的整体重量轻，往复运动的响应速度快，不会给末端关节带来太大的负载负担。建模过程中还原了所有的安装配合特征，包括活塞杆端的外螺纹连接位、尾端的进气口螺纹、端盖与缸筒的配合止口，这些细节在做整机装配时能直接用来做配合约束，不需要二次修改特征尺寸。另外要注意，这类气缸的缓冲形式是弹性缓冲，行程末端没有可调液压缓冲结构，所以在高速往复运行的工况下，要在外部回路搭配缓冲阀，或者在机械结构上加装硬限位，避免活塞撞击端盖产生噪音和结构损伤。做布局设计时，气缸的轴向安装尺寸要把活塞杆完全伸出的长度算入总行程边界，避免伸出后和周边的工装、输送线结构产生碰撞，径向方向要预留出气管接头的安装空间，进气口的螺纹是标准G1/8规格，搭配快插接头后会在径向突出一定尺寸，这些细节在三维布局阶段都要提前考虑，避免后期加工装配时出现干涉问题。
