DLE55航模汽油发动机气缸化油器结构

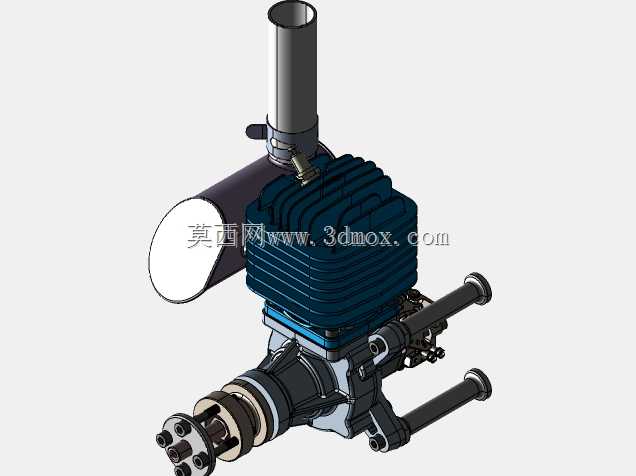

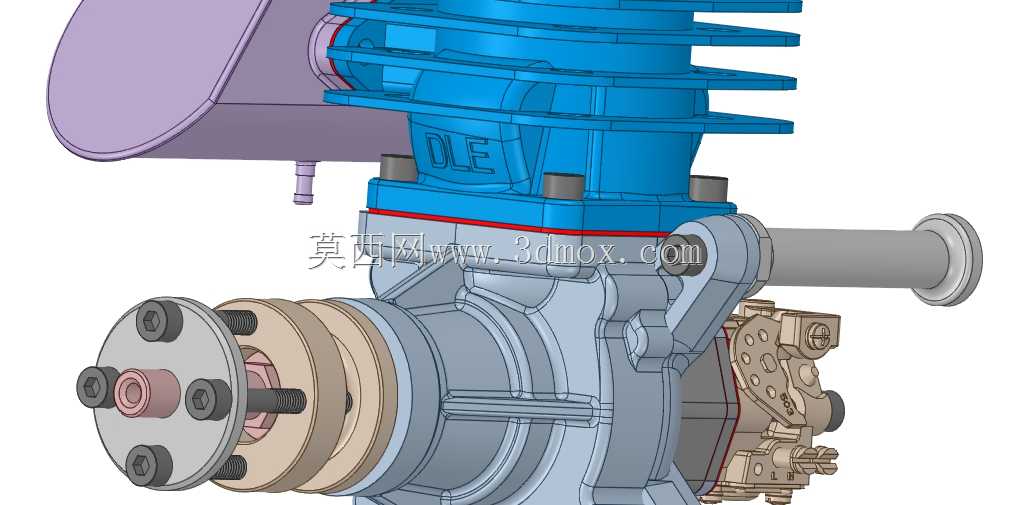

这款动力单元主要面向大比例固定翼航模、垂直起降无人机的动力配套场景，作为小型燃油动力输出核心，其结构设计完全围绕航模使用场景的轻量化、高功率密度、易维护需求展开。从结构布局来看，气缸部分采用散热鳍片一体化铸造成型，鳍片的排布角度、间距经过热负荷校核，在航模飞行过程中可借助迎面气流完成强制风冷，避免长时间高转速运行下的热衰减，缸体上的安装螺孔位置严格匹配原厂曲轴箱的定位基准，装配时无需额外修配即可保证缸垫压缩比处于设计区间。前端的输出法兰盘设置了多组对称安装孔，可适配不同规格的螺旋桨固定座，法兰盘与曲轴输出端的同轴度公差控制在0.02mm以内，能有效降低高转速下的动不平衡量，减少飞行过程中的机体振动。化油器部分采用膜片式结构设计，可适配航模飞行过程中不同姿态下的燃油供给需求，避免倒飞、侧飞工况下出现的供油中断问题，化油器与缸体进气道的对接面设置了密封槽，装配时配合耐油橡胶圈可保证负压密封性，避免漏气导致的怠速不稳、动力输出迟滞问题。从安装边界来看，整体结构的径向最大尺寸集中在气缸散热鳍片位置，轴向尺寸从输出法兰端面到化油器尾端的距离适配多数50cc级航模的发动机安装舱尺寸，安装脚的孔位间距符合行业通用安装规范，可直接替换同级别其他型号的航模汽油发动机，无需对机身安装架做额外修改。设计过程中对各部件的壁厚做了针对性优化，在保证结构强度满足高转速运行负荷的前提下，尽可能去除非受力区域的多余材料，整体重量控制在同排量发动机的较低水平，可有效降低航模的整机死重，提升有效载荷能力。曲轴箱部分的加强筋布局围绕主轴承安装位、连杆运动区域设置，可承受活塞往复运动产生的交变冲击载荷，各密封面的平面度经过严格控制，可避免运行过程中出现的渗油、漏气问题。排气接口的角度经过优化，可适配多数航模的后排气管走向，避免排气管与机身结构、舵机拉杆产生运动干涉，火花塞安装位的下沉深度适配通用型航模火花塞，日常维护更换时无需特殊工具即可完成操作。
