可转位长螺旋玉米铣削刀具结构

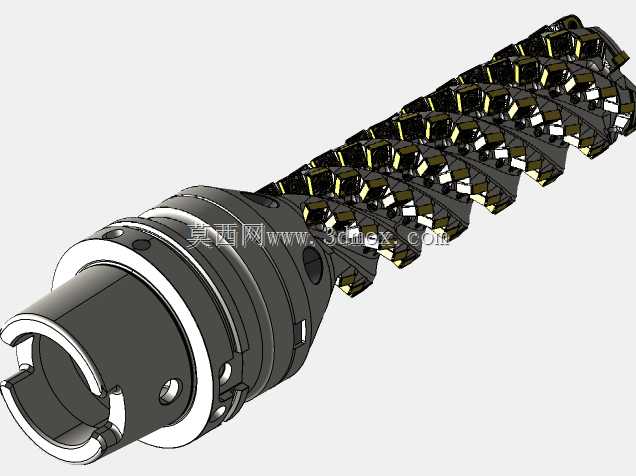

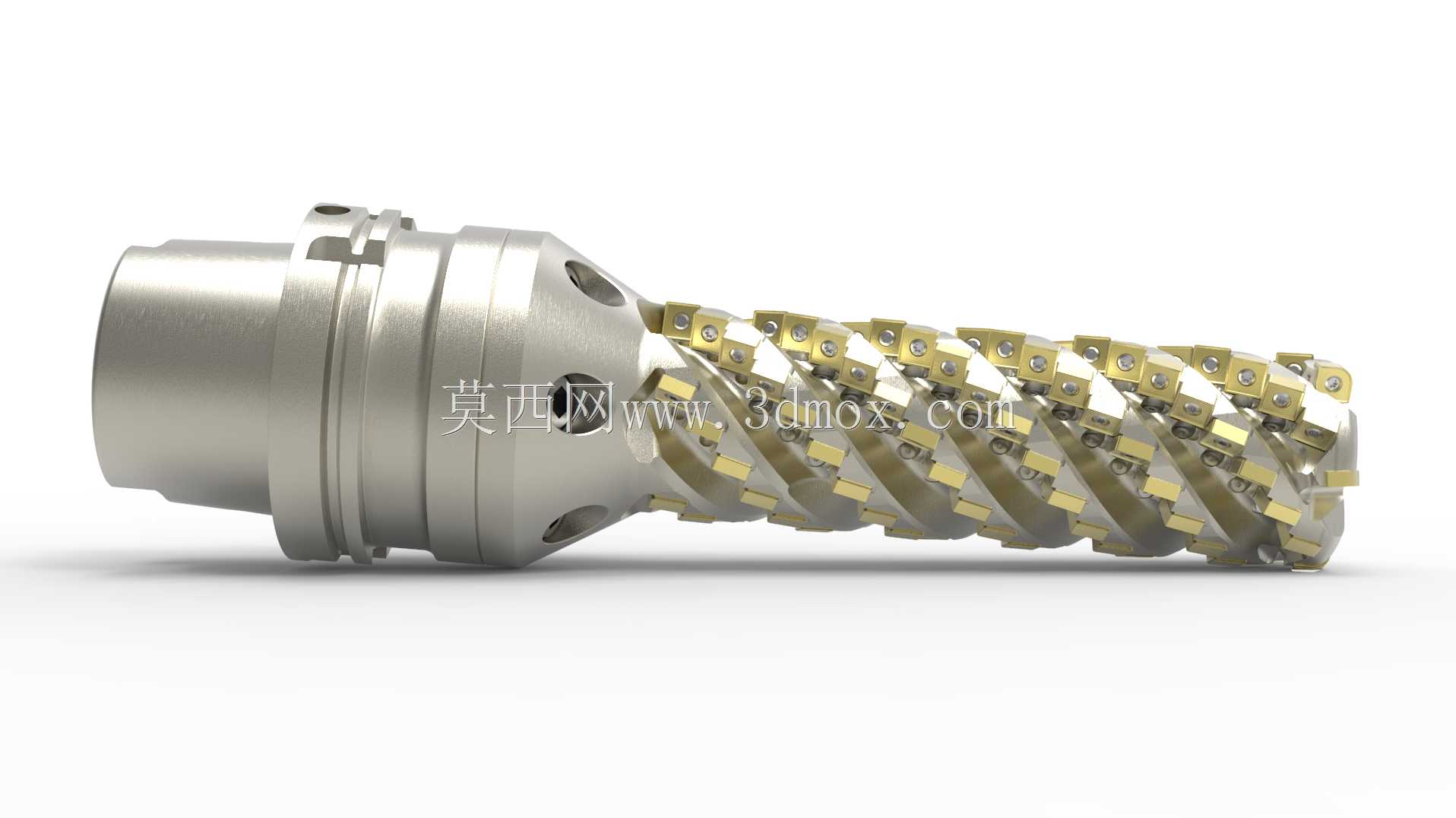

这款长螺旋可转位铣刀主要面向重型切削场景，在大型结构件开粗、模具钢荒加工、风电法兰端面铣削、船舶厚板坡口加工这类大余量去除工况中适配性极强，相比普通短刃立铣刀，它能一次走刀完成大深度切削，减少分层走刀的接刀痕迹，同时大幅提升单位时间材料去除率。刀具采用HSK标准刀柄接口，安装时需保证刀柄锥面与主轴锥孔的清洁度，贴合面接触率需达到90%以上，锁紧扭矩严格匹配对应刀柄规格的参数要求，避免高速切削时出现刀柄窜动。刀体部分采用螺旋排布的刀片槽设计，沿刀体周向均匀分布115片硬质合金刀片，刀片采用楔块压紧结构，更换刀片时无需将整刀从主轴拆下，仅需松开对应位置的压紧螺钉即可完成刀片转位或更换，单刀片转位后可快速恢复切削精度，大幅减少换刀辅助时间。螺旋槽的导程设计经过动平衡校核，在大悬伸加工状态下能有效分散切削力，降低切削过程中的振动幅值，避免长刃切削时容易出现的振纹问题，刀体内部设置有贯通式冷却通道，切削时高压冷却液可直接喷射到每个刀片的切削刃区域，及时带走切削热量并冲排切屑，避免长切屑缠绕刀体造成的刀片崩损。设计过程中针对刀体的刚性做了拓扑优化，在保证刀片安装位强度的前提下，尽可能降低刀体自身重量，减少主轴负载，刀片槽的定位面经过高精度磨削，保证每片刀片安装后的径向跳动控制在0.02mm以内，轴向跳动控制在0.01mm以内，确保多刃同时切削时各刀片受力均匀，避免单刃过载导致的刀片破损。刀体的排屑槽采用大圆弧光滑过渡设计，针对钢件、铸铁等不同加工材料可匹配对应槽型的刀片，加工钢件时选用带断屑槽的P类硬质合金刀片，加工铸铁时选用抗冲击性能更好的K类刀片，无需更换刀体即可完成不同材料的加工适配。安装时需注意刀具的悬伸长度尽可能控制在刀体直径的4倍以内，若需超长悬伸加工，需配合使用减振刀柄，进一步抑制切削振动，切削参数设置时需根据加工材料的硬度调整进给速度与切削线速度，粗加工时优先保证切削深度，适当降低进给速度，避免刀片承受过大冲击载荷，精加工时可适当提高转速与进给，保证加工表面的光洁度。
