复古短轴改装皮卡整车结构设计

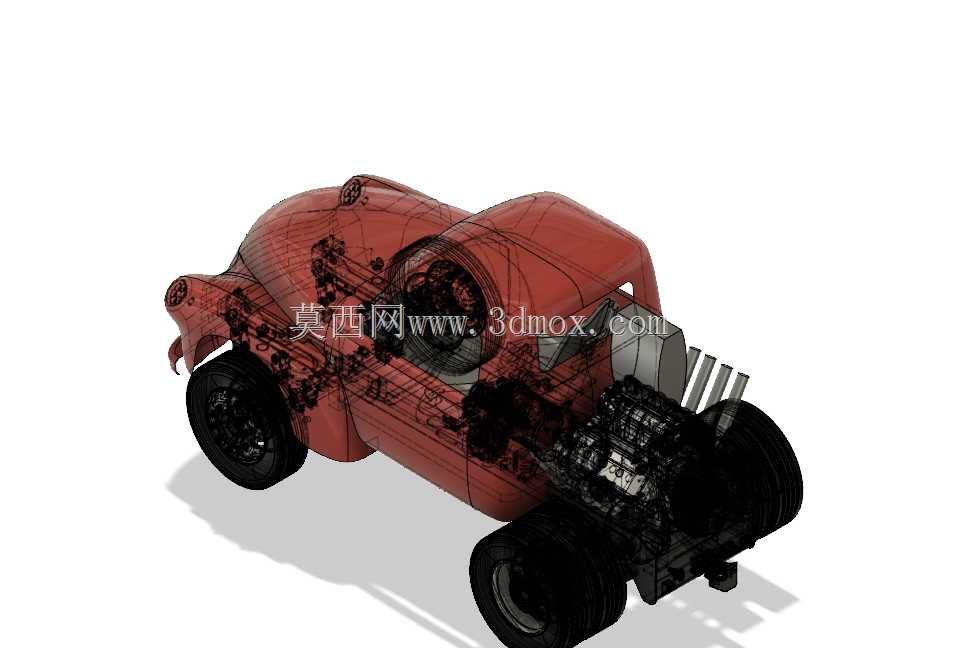

该模型呈现的是短轴复古改装皮卡的完整结构，采用线框与实体结合的展示方式，可清晰观察内外部件的装配关系与空间布局。从实际应用场景来看，这类车型多用于改装文化展示、小众定制车研发参考、汽车结构教学演示，也可作为娱乐类竞速游戏的载具资产原型，适配个性化改装工作室的方案验证环节，帮助设计人员快速确认改装部件的安装干涉问题。

设计思路上，整车刻意压缩了轴距与车身长度，将原本前置的动力总成部分外露布置于车头后方，既复刻了美式老式改装车的Hot Rod风格，也从结构上优化了前后轴荷分配，短轴距设定让车辆转弯半径大幅缩小，适配狭窄场地的穿行需求。车身外壳采用圆润的复古曲面造型，轮拱外凸覆盖大尺寸越野轮胎，预留了足够的悬架跳动行程，外露的排气歧管直接从引擎侧方引出，省去了冗长的排气前段管路，降低了排气背压，也强化了整车的机械质感。

从功能特性来看，模型完整还原了动力总成、底盘车架、行走系统、驾驶舱的全部装配关系：车架采用非承载式结构，梯形大梁贯穿车身前后，为动力总成与悬架提供足够的安装刚度；引擎采用V型多缸结构，配套的散热、供油部件均按实车装配逻辑布置，可直观观察到曲轴、活塞等内部运动件的位置关系；悬架部分采用整体式后桥搭配钢板弹簧结构，前悬为独立摆臂设计，兼顾改装场景下的承载能力与操控灵活性；轮胎采用大胎壁橡胶材质，搭配深槽轮毂，可适配非铺装路面的行驶需求。

安装边界层面，整车宽度控制在1.8米以内，长度不足3.5米，车身高度约1.6米，外露的引擎部分最高点不超过车顶高度，侧方排气的伸出距离未超出车身最外侧宽度，不会影响整车的通行宽度；驾驶舱内部预留了单排座椅的安装空间，转向柱、踏板组的布置符合人体工程学操作范围，车架预留的安装孔位可适配不同规格的改装引擎与传动部件，方便后续方案调整时的部件替换，无需重新改动主车架的主体结构。
