带轮齿轮组合式主轴传动结构

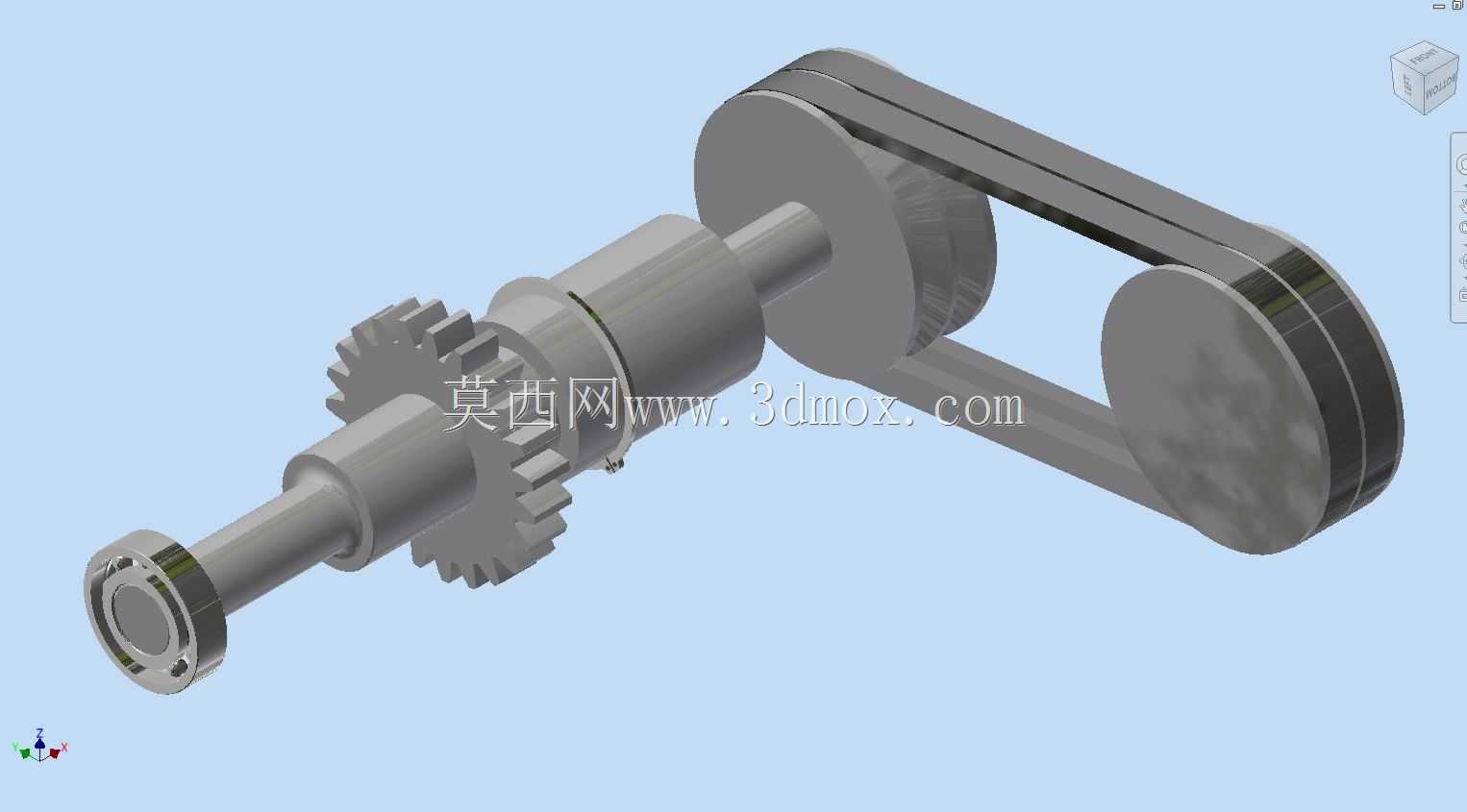

这套轴系传动结构常见于中小型通用切削设备、轻工输送设备的动力输入端，承担动力分流、转速匹配与扭矩传递的核心作用，实际投产场景中多布置在设备机身的中部传动腔，一端对接驱动电机输出轴，另一端通过带轮、齿轮分别向执行端、进给端输送不同转速的动力，避免单轴输出带来的转速匹配矛盾。从结构设计逻辑来看，轴身采用阶梯轴构型，不同轴段的直径差依次对应轴承安装位、齿轮定位台、带轮锁紧面、端盖配合面，所有轴肩高度均严格匹配对应标准件的安装倒角，既保证零件装配时的轴向定位精度，也避免轴肩过高导致零件拆卸困难。轴端的法兰结构采用均布沉头孔设计，安装时可通过内六角螺栓与外接联轴器或执行轮盘锁紧，沉头孔的深度刚好容纳螺栓头部，不会突出法兰端面造成运转干涉。齿轮选用直齿圆柱齿轮构型，齿宽与轴段配合长度保持一致，键槽采用普通平键槽设计，槽宽与轴径匹配标准平键规格，装配时平键同时嵌入轴槽与轮毂槽，可有效传递扭矩同时避免齿轮周向窜动。带轮部分采用双槽V带轮结构，两轮片之间的槽型尺寸匹配标准V带截面，带轮与轴的配合采用过渡配合，装配后通过轴端挡圈实现轴向固定，运转时可通过V带的弹性滑动缓冲吸振，降低启动瞬间的冲击载荷对齿轮齿面的损伤。安装边界方面，整套轴系的径向最大尺寸为带轮的外圆直径，轴向总长度从法兰端面到带轮外端面的尺寸可适配常规设备传动腔的安装空间，两个轴承安装位的同轴度公差控制在0.02mm以内，装配后轴系的径向跳动量可满足中低速传动的精度要求，不会出现运转卡滞、带轮偏磨的问题。实际应用中，这套结构可根据设备的转速需求更换不同齿数的齿轮、不同直径的带轮，快速调整传动比，无需改动轴的主体结构，具备较强的通用适配性，轴身所有配合面的粗糙度均满足传动件的安装要求，非配合面做防锈氧化处理，可适应常规车间的作业环境。
