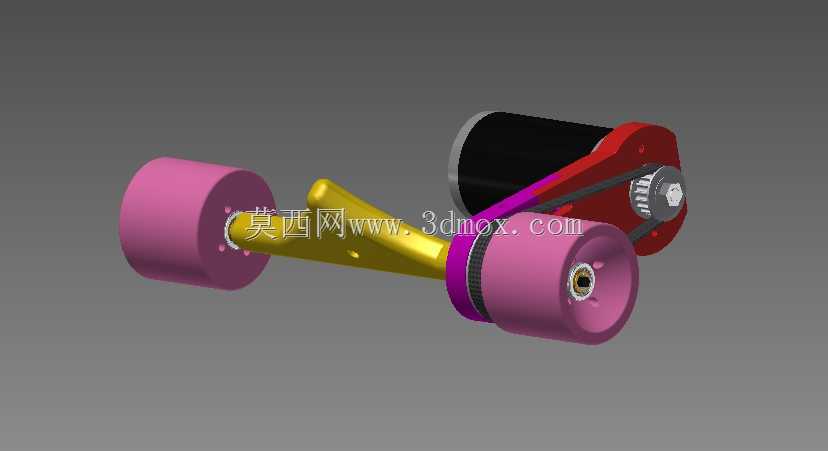

电动长板动力传动轮组结构设计

这套轮组结构针对个人短途代步电动长板的动力输出场景设计，核心解决传统电动长板动力外挂突兀、传动效率损耗大、支架与动力单元干涉的常见问题。从实际使用场景出发，日常通勤代步时，长板需要频繁应对路面细碎颠簸、急加速急停的载荷冲击，设计时将驱动电机、同步带传动结构与桥体支架做了集成化布局，没有采用额外焊接外挂的电机固定座，而是直接在桥体的安装基座上预留电机定位止口，保证电机输出轴与带轮的同轴度公差控制在0.05mm以内，避免高速转动时出现皮带跳齿、异常磨损的问题。轮组采用大直径高弹性聚氨酯轮的适配结构，轮芯内嵌金属嵌件，直接与轮轴过盈配合，轮轴与桥体之间采用深沟球轴承支撑，可承受径向120kg的额定载荷，满足成年使用者日常通勤的承重需求。传动部分选用HTD3M型同步带，传动比设置为3:1，匹配常规外转子无刷电机的转速区间，在保证起步扭矩足够的同时，最高滑行速度可控制在安全范围内，同步带外侧设计有可拆卸的防护挡边，防止滑行过程中卷进路面砂石、杂物造成传动失效。桥体部分采用倾斜7度的主销设计，保留了传统长板灵活转向的操控特性，不会因为加装动力结构导致转向卡滞、回正力矩异常。安装边界上，整套动力轮组的横向总宽度控制在260mm以内，与常规长板板面的安装孔位完全兼容，不需要对板面做额外打孔改造，电机固定位的走线槽直接集成在桥体侧面，电源线与信号线可顺着桥体隐藏排布，避免滑行过程中线路剐蹭路面。设计时充分考虑了3D打印的工艺特性，非受力的装饰护板、带轮护罩部分可采用PLA或PETG材料打印制作，核心受力的桥体基座、轮轴连接位预留了金属件嵌装的空间，既可以满足爱好者自制改装的加工需求，也能保证结构强度满足日常使用的载荷要求，整套结构没有冗余的设计部件，拆装维护时只需要松开同步带张紧螺丝即可更换皮带或调整张紧度，日常维护不需要专用工具，适配普通用户的动手能力。
