近海作业小型多功能交通艇三维结构

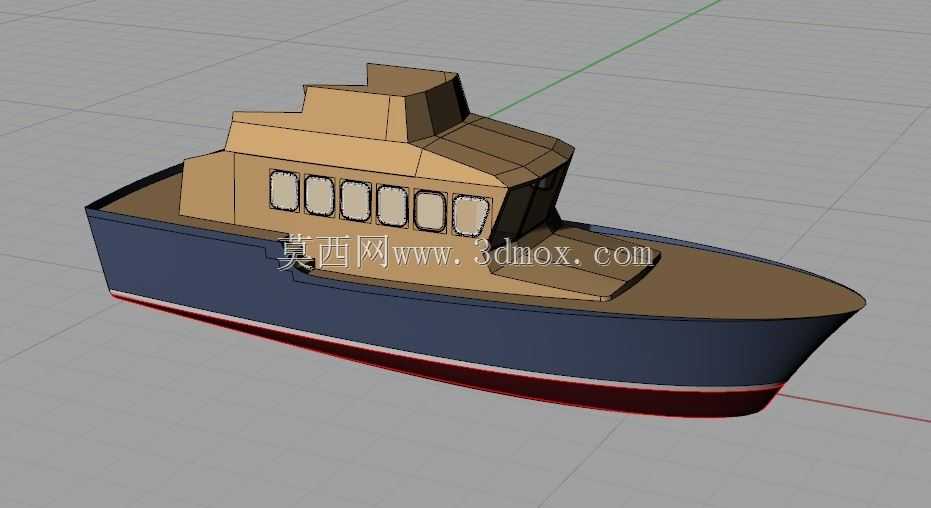

这款小型船舶的三维结构设计，核心面向近岸短途交通、岛礁补给、近海水域搜救支援类场景，在设计初期就锚定了小吨位船舶的浅水适配性需求，整体线型做了针对性优化，船体艏部采用微前倾的深V改型线型，能有效压碎近岸常见的0.3-0.8米碎浪，降低航行时的艏部上浪概率，同时船底中部到艉部逐步过渡为平底偏U型结构，既保证了低速航行时的航向稳定性，也能满足低潮位时坐滩停靠的使用需求，适配无固定码头的岛礁、滩涂作业点。

从结构布局来看，上层建筑集中布置在船体中前部，将主甲板艉部预留出足够的开放式作业空间，可临时搭载轻型作业设备、补给物资或是救援载具，舱室侧面连续布置的矩形舷窗，在保证舱内采光的同时，也规避了圆形舷窗加工时的曲面密封难点，舷窗边框采用内嵌式安装结构，外表面与舱壁齐平，减少航行时的风阻与杂物挂碰风险。主甲板边缘设置了连续的低矮舷墙结构，高度刚好满足人员站立时的防护需求，不会遮挡舷侧作业视线，舷墙内侧预留了系缆桩、救生设备挂点的安装位，安装边界严格遵循小型船舶的人员防护规范，所有突出结构都做了圆弧过渡处理，避免人员通行时磕碰。

船体的型深设计兼顾了舱内空间与稳性要求，舱室内部净空高度可满足成年人直立通行，底部压载舱的布置位置经过重心测算，在空载状态下也能保证足够的初稳性高度，不会出现大角度横摇。船体外壳的分缝设计充分考虑了板材加工的工艺性，曲面部分的分块尽量采用单曲面过渡，减少双曲面板材的加工占比，降低后续实体建造时的加工难度与成本。甲板与船体的连接位置采用了折边过渡结构，既可以增加连接位置的结构强度，也能避免直角焊缝位置的应力集中，提升船体结构的抗疲劳性能。

在细节设计上，驾驶区域布置在上层建筑前部靠前位置，前方视野无遮挡，可直接观察到船艏前方的水面状况，满足近岸复杂水域航行时的瞭望需求，舱室顶部的凸起结构预留了导航、通讯设备的安装基座，基座位置做了防水凸台设计，避免雨水顺着安装缝隙渗入舱内。船体水线位置的分界清晰，水线以下部分的线型顺滑无突变，能减少航行时的摩擦阻力，水线处设置的防撞条安装槽，可在靠泊时缓冲船体与码头的碰撞力，保护船体外壳漆面与结构。
