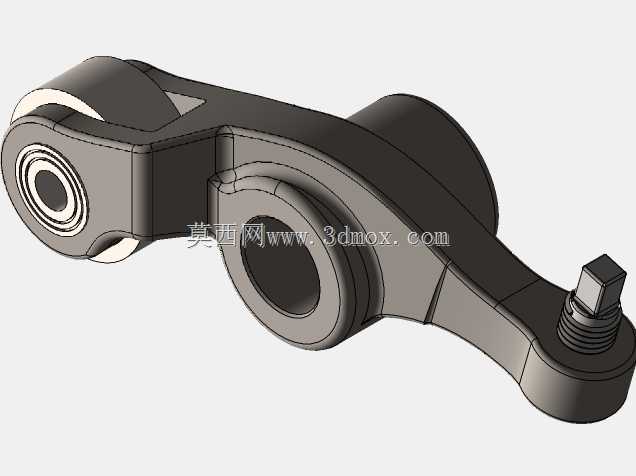

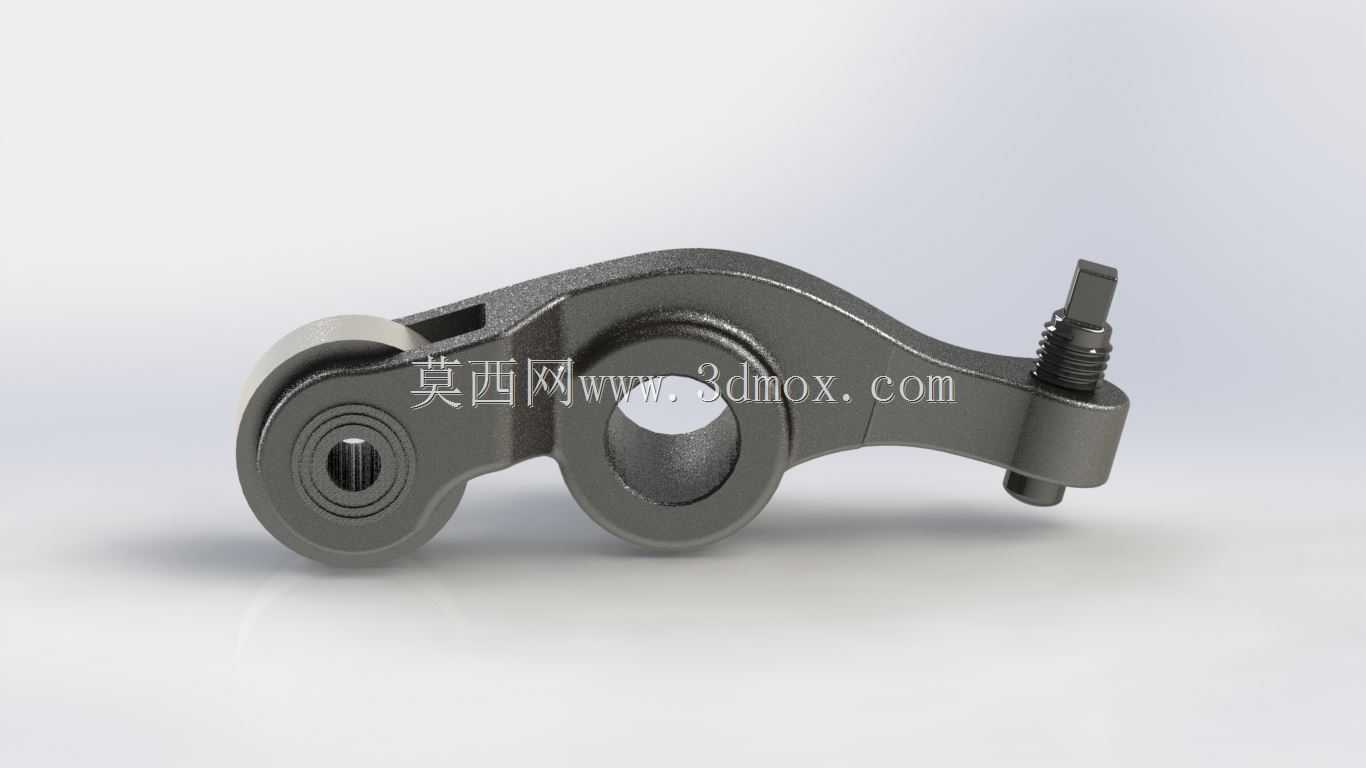

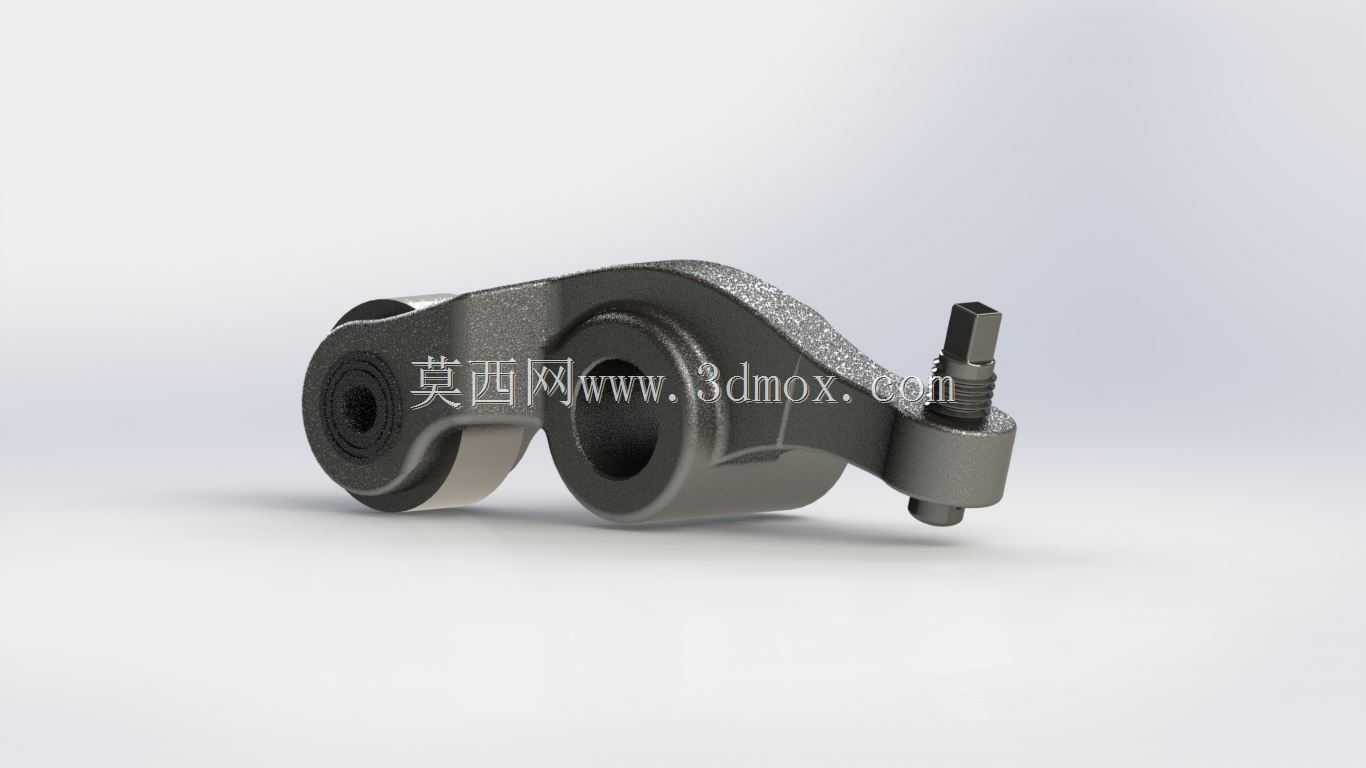

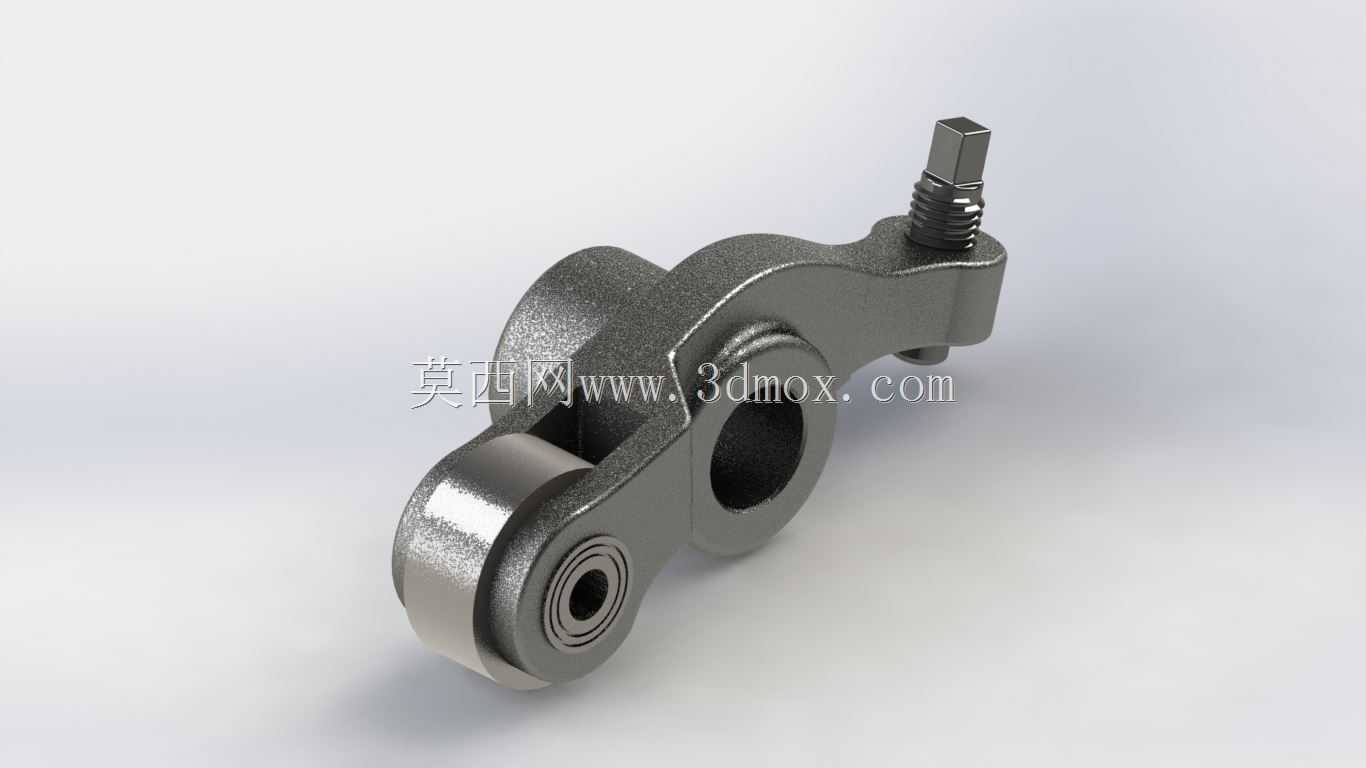

雅马哈Mio踏板车发动机滚轮摇臂结构

这款滚轮摇臂应用于小排量踏板摩托车的SOHC两气门配气机构中，是化油器款雅马哈Mio车型动力单元的核心传动部件，直接承担凸轮轴与进排气门之间的动力传递作用，将凸轮轴的旋转轮廓运动转化为气门的往复直线启闭动作，其工作状态直接决定发动机配气相位的精准度、进排气效率以及运转噪音水平。从结构设计来看，整体采用摇臂类零件典型的杠杆式布局，中部设置的轴孔为安装枢轴位置，是摇臂摆动的旋转支点，孔位加工精度直接决定摇臂运转的旷量大小，设计时需严格控制孔的圆柱度与表面粗糙度，保证与摇臂轴的配合间隙处于合理区间，既避免间隙过大产生敲击异响，也防止间隙过小导致润滑不足出现卡滞。摇臂与凸轮轴接触的一端集成了滚轮结构，区别于传统滑动摩擦式摇臂，滚轮结构可将凸轮与摇臂接触位置的滑动摩擦转化为滚动摩擦，大幅降低接触表面的摩擦损耗，减少动力传递过程中的功率损失，同时降低接触位置的磨损速率，延长零件的使用寿命，滚轮内部配套有小型滚针轴承，可承受凸轮轴驱动带来的高频冲击载荷，适应发动机高转速运转的工况需求。摇臂的另一端为气门驱动端，直接与气门杆尾端接触，该端面设计有适配的接触弧面，保证摇臂摆动过程中与气门杆端的接触位置始终处于合理范围，避免偏磨导致气门杆受力不均出现弯曲变形，顶端设置的调节螺钉结构用于预留气门间隙调整空间，装配时可通过螺钉调整摇臂与气门杆端的预留间隙，补偿零件热膨胀带来的尺寸变化，防止热态下气门关闭不严导致气缸压力不足。从安装边界来看，该摇臂需适配Mio车型气缸头的内部安装空间，整体外形轮廓需避让凸轮轴、气门弹簧、火花塞等周边零部件，摆动过程中不能与周边结构产生运动干涉，设计时需反复校核运动包络线，确认全行程范围内的安全间隙。零件主体采用合金钢材质，经热处理提升表面硬度与整体强度，可承受配气机构高频往复运动带来的交变载荷，表面做发黑处理提升防锈能力，同时加工过程中对各接触表面做精磨处理，降低表面粗糙度，减少运转过程中的摩擦阻力。在实际维修与配件选型场景中，该结构的三维数模可用于配件尺寸测绘、改装件结构优化，也可作为小排量发动机配气机构教学的演示模型，帮助从业者理解SOHC配气机构的动力传递路径与摇臂类零件的设计要点，建模过程中需重点还原各配合面的尺寸精度、滚轮的转动自由度以及调节螺钉的装配关系，保证数模可直接用于装配干涉校验与运动仿真分析。
