带引出线缆的工业级9伏蓄电池结构

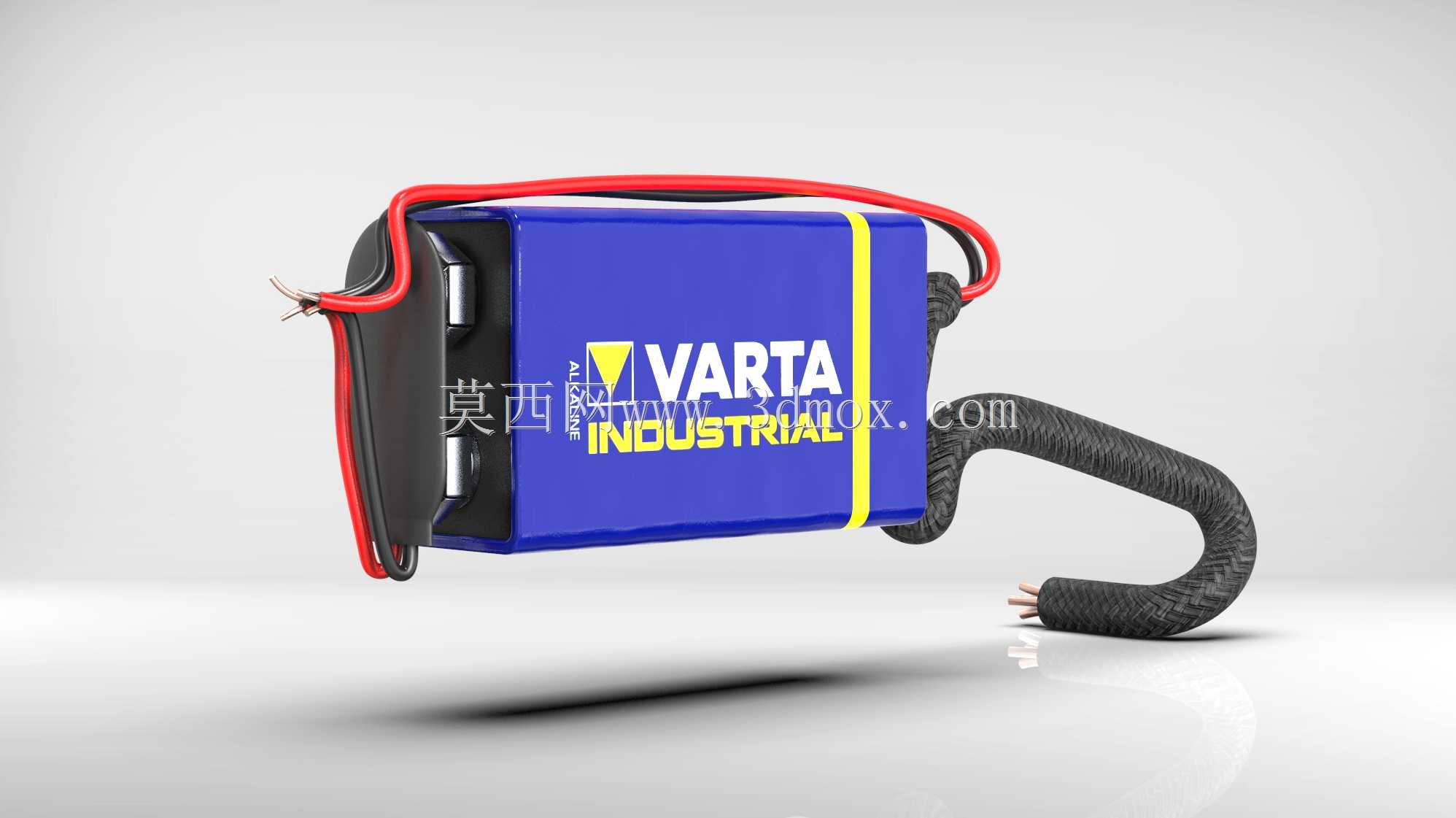

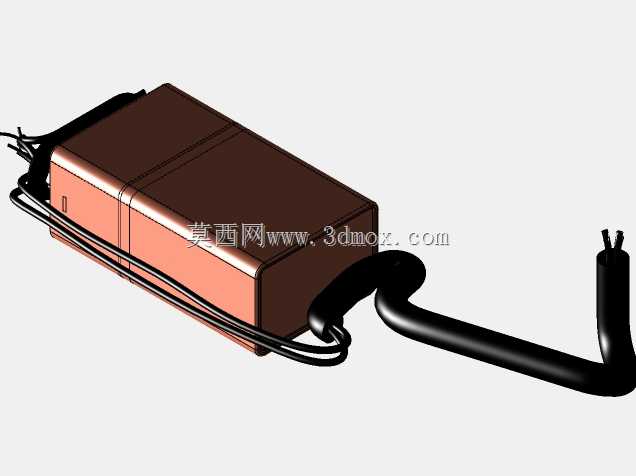

在小型工业传感节点、便携检测仪器、低功耗工控终端这类需要独立供电的场景里，9V叠层蓄电池是非常常见的供电选型，这款带引出线缆的结构设计，正是针对设备内部布线需求做的优化版本，区别于常规卡扣式触点的9V电池，它不需要额外搭配电池扣转接线，能直接通过预引出的红黑动力线、编织屏蔽线缆接入设备主控板，减少装配环节的接插件数量，降低接触不良的故障概率。从结构设计逻辑来看，电池本体采用标准9V叠层电池的方形壳体尺寸，壳体边角做了圆弧过渡处理，避免装配时剐蹭设备内部的线束或者绝缘层，壳体表面的标识区域预留了品牌参数的印刷位，侧面的黄色封边是壳体上下盖的扣合压边，在建模时特意还原了这个压边的凸起尺寸，方便后续做电池仓的干涉检查。引出线缆部分做了分束处理，较粗的红黑动力线直接从电池顶部的正负极端子引出，线端预留了剥线搪锡的长度，方便现场装配时直接压接端子或者焊接到PCB板上；另一路带编织屏蔽层的线缆是针对带信号采集功能的设备预留的供电回路，屏蔽层直接和电池负极连通，能减少供电回路对前端微弱传感信号的电磁干扰，线缆的弯曲半径按照常规工业线缆的最小允许弯曲值做了限位建模，避免设计时出现线缆弯折过度导致内部铜芯断裂的问题。做设备结构设计时，这个模型可以直接导入装配体做电池仓的空间校核，需要注意电池本体和引出线缆的动态干涉——因为线缆是柔性部件，建模时还原了自然垂放的弯曲形态，实际布线时可以根据仓内布局调整走线方向，但要保证电池本体和仓壁之间预留至少0.5mm的装配间隙，线缆转弯处和周边元器件保持2mm以上的安全距离，避免长期使用中线缆绝缘层被元器件棱角磨破。这类带预引出线的蓄电池，大多用在需要长期固定安装、不频繁更换电池的低功耗设备里，比如户外环境监测的温湿度采集终端、小型设备的振动传感模块、工控柜内的备用记忆电源，相比普通插接式9V电池，它的连接可靠性更高，抗振动性能更好，能适应设备运输或者运行过程中的小幅振动，不会因为触点松脱出现供电中断的问题。建模时还还原了电池端子和线缆连接位置的热缩管防护结构，这个位置是线束应力集中的点，热缩管的长度和厚度都按照实际工艺尺寸做了还原，在做电池仓的结构设计时，要给这个防护段留出足够的容纳空间，不能把热缩管位置压在仓体的压线筋下方，避免长期受压导致绝缘层破损。
