充电式手持无绳电钻结构设计

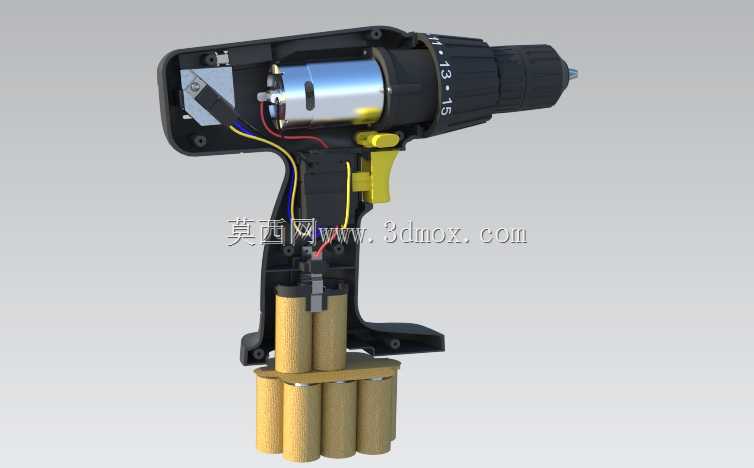

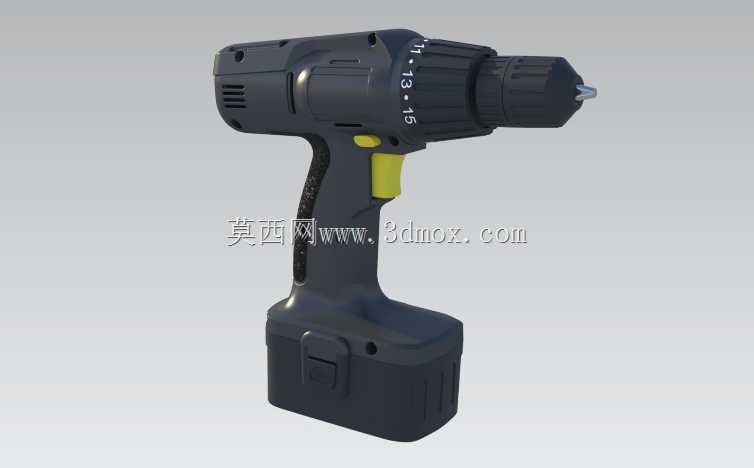

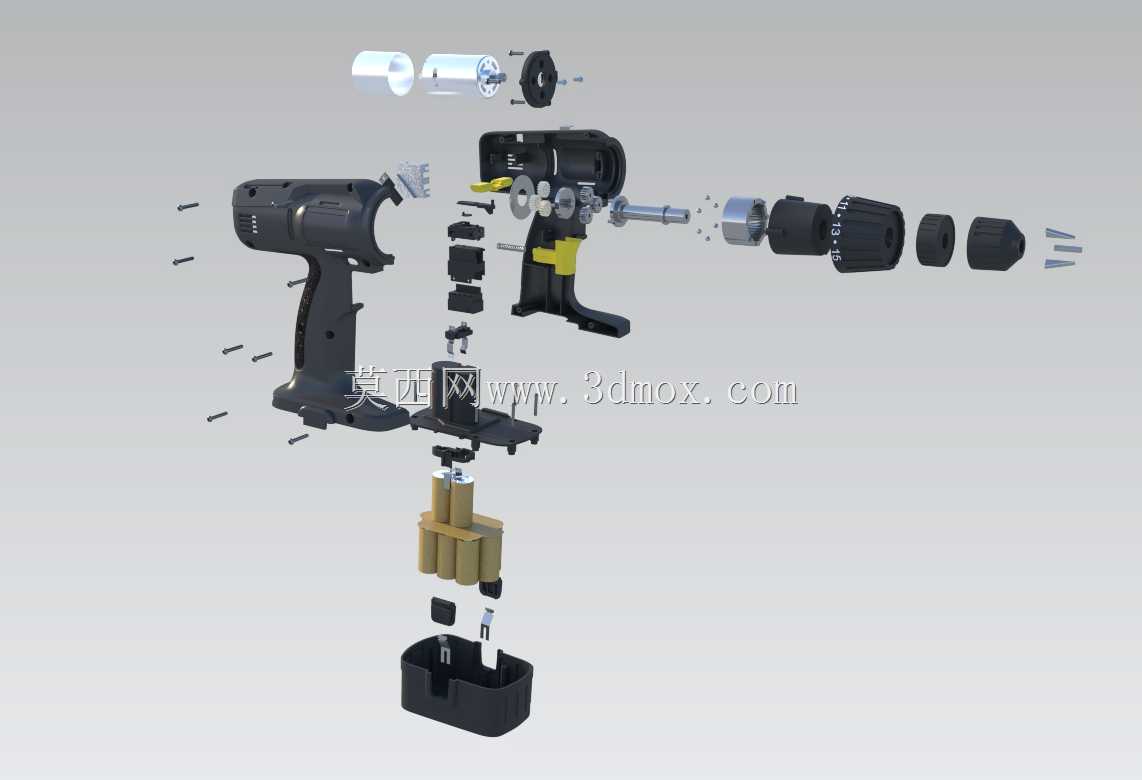

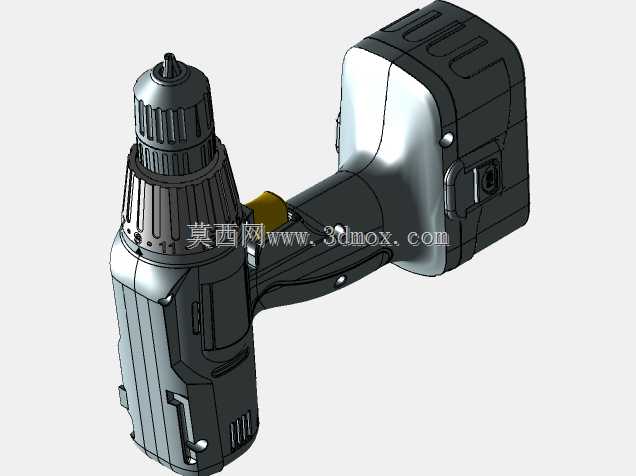

这款手持无绳电动工具的三维结构设计，完全围绕家装维修、小型构件装配、户外无电源作业场景的实际使用需求展开，区别于传统有线电钻受供电线缆长度限制的使用痛点，一体化电池包的结构布局让作业半径不再受外接电源约束，不管是高空桁架安装、户外展架搭建，还是家庭装修过程中的墙面打孔、家具螺丝紧固，都能摆脱线缆拖拽带来的操作干扰。从功能特性来看，机身头部的扭矩调节环覆盖多档扭矩输出区间，针对不同材质的作业对象可灵活调整输出力矩，拧入自攻螺丝时可切换低扭矩档位避免螺丝滑牙或工件被打穿，在木材、轻质砖墙钻孔作业时切换高扭矩档位即可满足切削进给的动力需求，夹头采用通用三爪自定心结构，可兼容常规规格的麻花钻、批头、开孔器等作业附件，无需额外转接结构就能快速更换作业端头。设计过程中优先考虑手持操作的人机工程边界，握把区域做了贴合手掌弧度的曲面造型，表面设置防滑纹理结构，即便长时间握持作业也能降低手部疲劳感，扳机式调速开关设置在握把前端食指自然触碰的位置，操作时可通过按压行程灵活控制输出转速，正反转切换拨片布置在开关上方，单手就能完成旋转方向的切换，无需额外辅助操作。机身整体采用对称式布局，重心落在握把中心轴线上，单手握持时不会出现前端偏重导致的下坠感，电池包采用快拆式卡扣结构与握把底部连接，更换备用电池时只需按压卡扣即可完成拆卸，无需借助额外工具。从安装边界尺寸来看，机身总长控制在常规单手持握的合理区间，最大直径处可满足成年人手掌完全握持的尺寸要求，电池包底部做了平面支撑结构，临时放置时可稳定直立在工作台面，不会出现侧翻滚落的情况。机身外壳采用分体式卡扣加螺丝紧固的结构设计，内部电机、减速齿轮组、控制电路板的安装位都预留了足够的散热间隙，机身侧面设置的通风槽可在作业时形成内部空气对流，带走电机长时间运转产生的热量，避免过热导致的功率衰减。扭矩调节环上的刻度标识做了凸起造型，戴劳保手套操作时也能通过触感快速识别档位位置，夹头前端的金属护套可避免钻孔过程中碎屑飞溅刮伤塑料壳体，提升整机的耐用性。
