牛顿摆碰撞演示摆锤机构结构设计

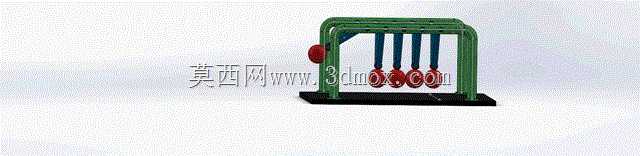

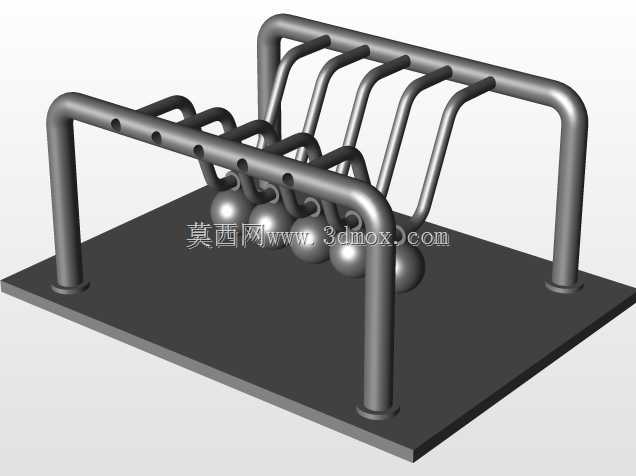

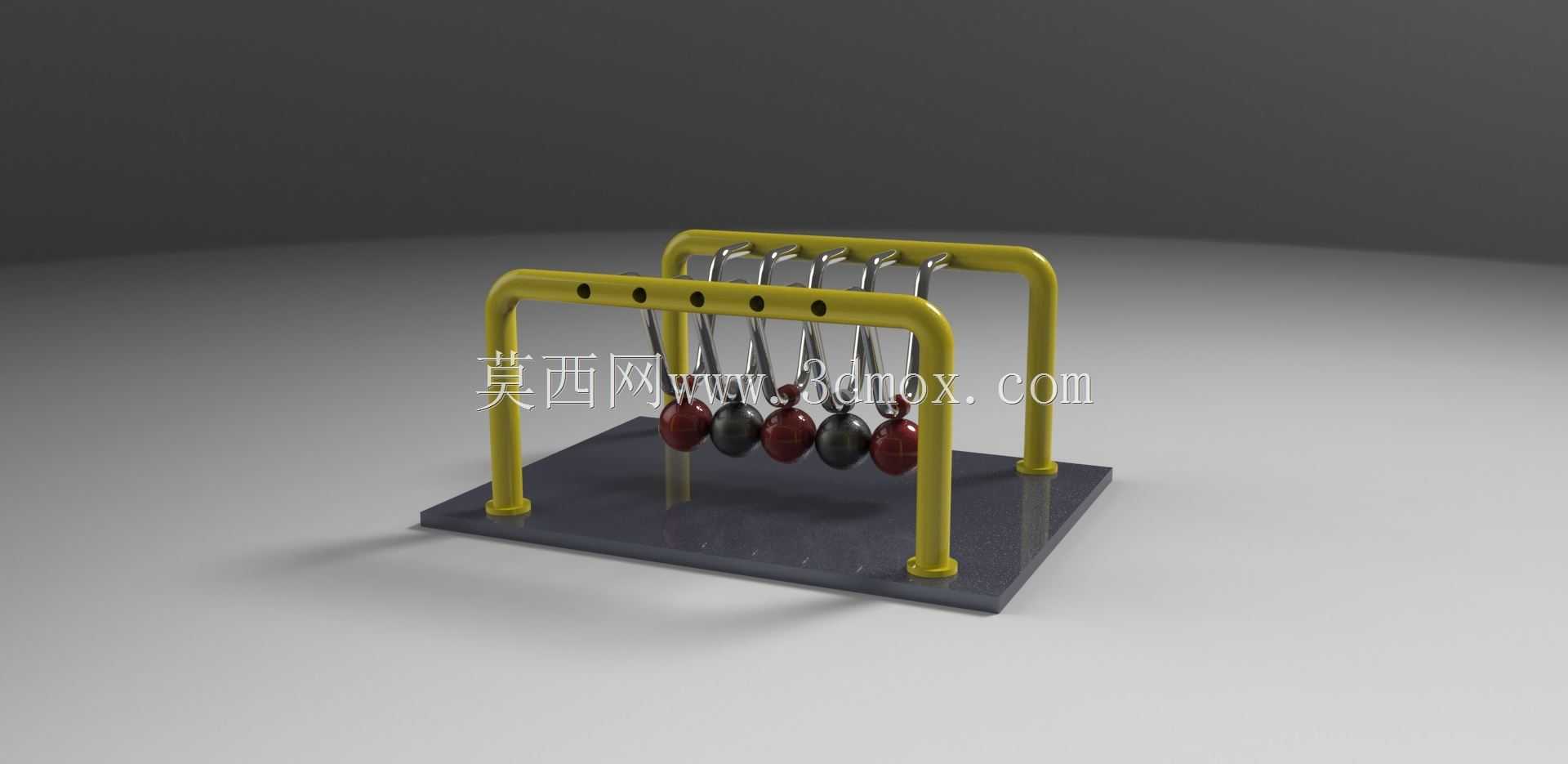

这款摆锤机构本质是经典牛顿摆的实体化结构实现，日常多应用在中学物理力学实验室、高校工程力学展示区，也可作为工业展厅中动量守恒原理的直观演示载体，部分机械原理科普场馆也会将其作为互动展项使用，帮助参观者快速理解弹性碰撞下的动量与能量传递规律。从结构设计逻辑来看，整体采用框架式支撑布局，底部为整块平整配重底座，材质选用高密度金属或工程塑料，目的是降低整体重心，避免摆锤往复摆动过程中机构出现滑移、倾覆问题，底座的平面度公差控制在0.1mm以内，保证上方支架安装的垂直精度。两侧的U型支撑框架通过螺栓紧固在底座上，框架上沿等距加工有摆线安装孔，孔位的同轴度、孔间距公差直接决定摆锤的摆动轨迹一致性，设计时孔位间距与单颗摆锤的直径保持一致，确保相邻摆锤静止时刚好处于相切接触状态，不存在间隙或挤压错位。摆锤部分采用等质量的球形金属配重，每颗摆锤通过两根对称的细金属吊线悬挂在框架上，双吊线结构可以约束摆锤的摆动自由度，避免摆锤在摆动过程中出现侧向偏转、自旋，保证碰撞时的接触点始终处于摆锤的球心水平连线上，减少非轴向的能量损耗。从安装边界来看，整体结构的占地尺寸适配常规实验台、展示台的台面深度，底座边缘做了圆角处理，避免安装挪动时出现磕碰，摆锤的摆动行程经过核算，最大摆角下吊线不会与框架产生干涉，相邻摆锤碰撞时的接触应力经过校核，不会出现长期碰撞后的表面凹陷、形变问题。实际使用过程中，拉起一侧任意数量的摆锤释放后，对应数量的摆锤会在另一侧弹出，直观演示弹性碰撞中的动量守恒与机械能传递规律，结构上没有额外的复杂传动部件，维护成本极低，仅需定期检查吊线的张紧度、摆锤表面的磨损情况即可长期稳定使用。设计过程中重点考量了摆锤等重性的控制，每颗摆锤的质量差控制在0.5g以内，避免因质量偏差导致碰撞后出现多余的摆动晃动，同时吊线的长度保持完全一致，确保所有摆锤的摆动周期相同，让碰撞过程的演示效果更贴合理论力学的推导结果。
