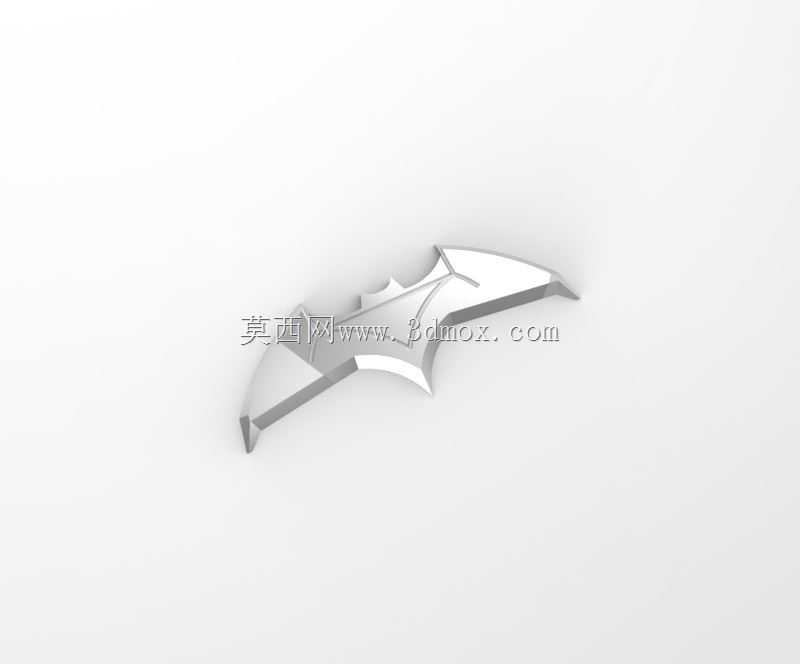

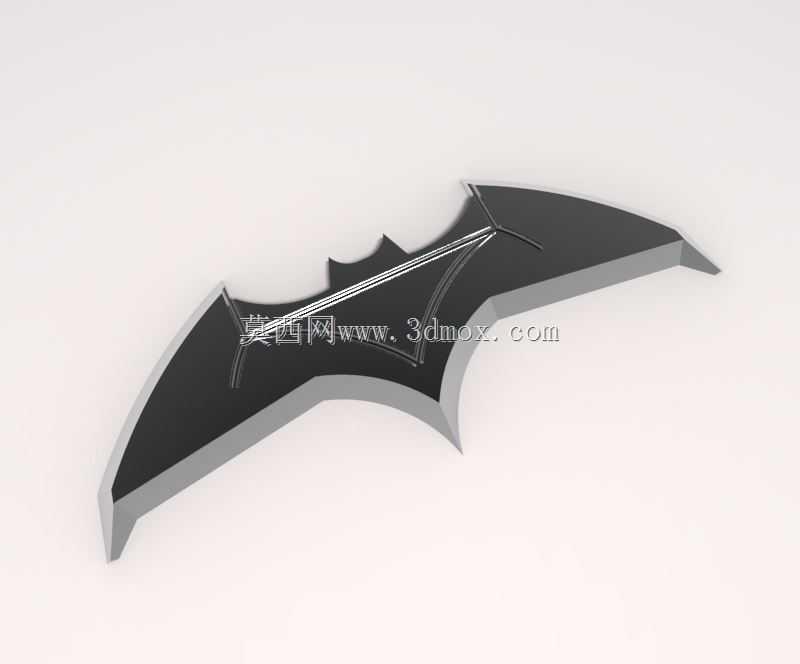

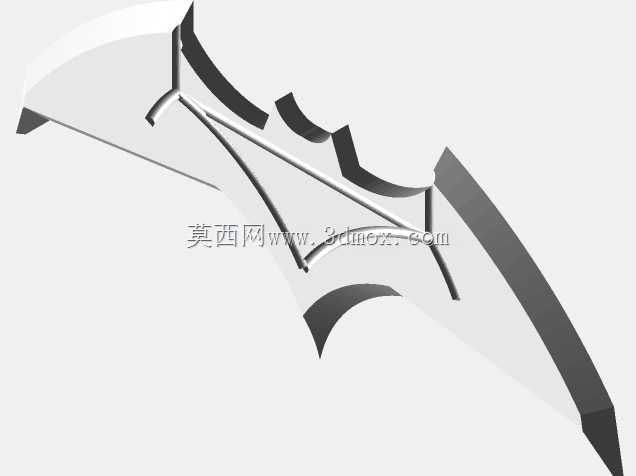

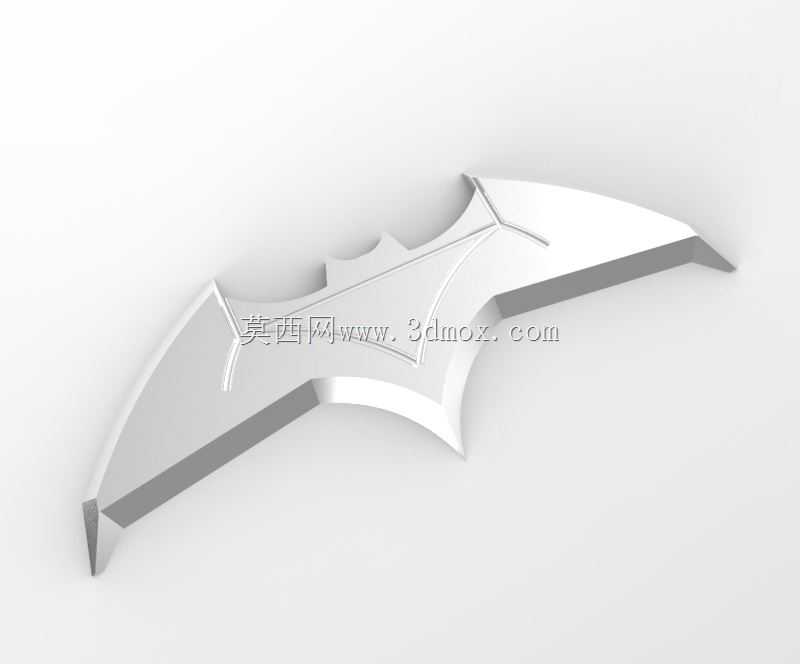

影视IP衍生蝙蝠造型飞镖道具结构设计

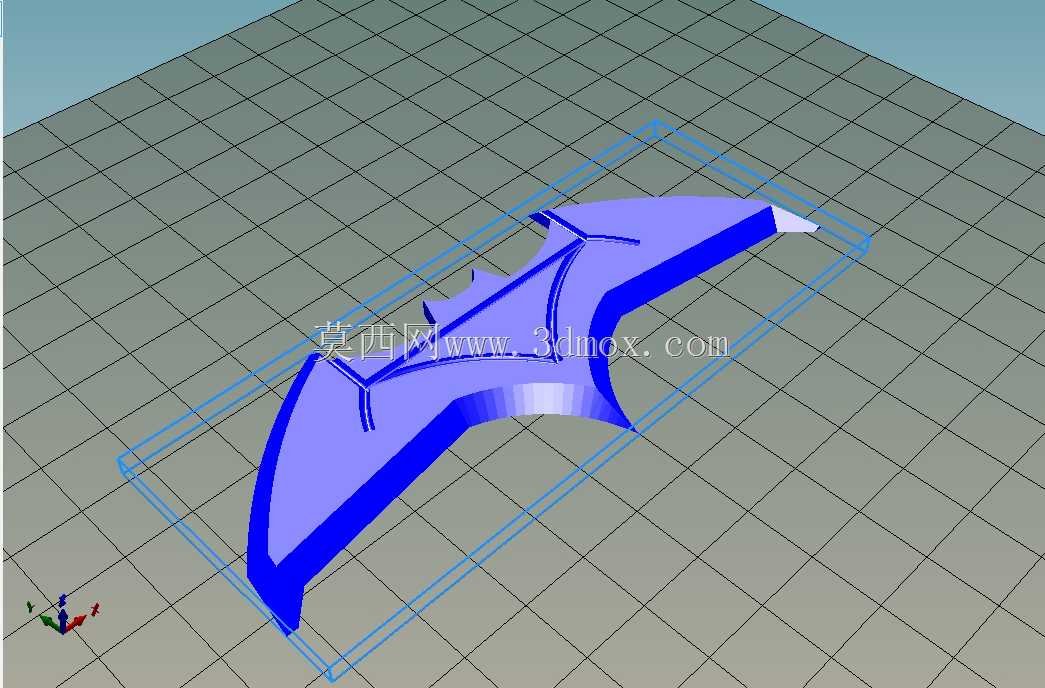

这款蝙蝠造型的飞镖类道具，最初的设计参考来源于影视IP中的标志性手持武器设定，在建模阶段优先还原了原作中棱角分明的翼型轮廓，同时兼顾了实体道具生产的工艺可行性。从结构特性来看，整体采用对称式翼展布局，三个主切削刃沿中心呈120度夹角分布，刃口处做了0.3mm的钝化圆角处理，既保留了视觉上的锐利感，又能避免实体打印或注塑生产后出现锐边伤人的问题，适配潮玩手办配件、cosplay道具展示的使用场景。设计过程中首先确定了中心握持区的尺寸边界，中心握持区域直径控制在28mm，符合成年人单指捏持的人机尺寸，翼展总长度控制在120mm范围内，整体厚度统一为8mm，既不会因为过薄导致3D打印时出现翘曲变形，也不会因为过厚失去飞镖类道具的轻薄视觉质感。在曲面过渡处理上，翼面从中心向边缘做了1.5度的斜度拔模处理，所有棱角连接处都做了R2的圆角过渡，能有效降低注塑生产时的应力集中问题，也能减少FDM打印过程中的支撑用量，提升打印成品的表面质量。从实际应用场景来看，该结构既可以作为潮玩手办的搭配配件，搭配1:6比例的可动人偶使用，也可以单独作为桌面创意摆件，通过背部预留的2mm直径挂孔，还能作为墙面装饰挂件使用。建模时严格遵循对称约束，三个翼型的轮廓曲率完全一致，重心落在整个零件的几何中心位置，若采用金属材质进行CNC加工制作，可满足轻度投掷娱乐的动平衡要求，不会因为重心偏移导致飞行轨迹偏离。在安装边界的考量上，零件背部预留的挂孔深度为3mm，适配常规的无痕钉、自粘挂钩安装尺寸，不需要额外加装固定支架即可完成墙面挂载；若作为手办配件使用，中心位置预留的1.5mm直径定位孔，可匹配常规手办支架的通用插销尺寸，不需要二次打孔改造即可完成装配。整体结构没有复杂的内腔设计，所有特征均为外凸式结构，不管是采用光固化3D打印、FDM熔融沉积打印，还是采用注塑开模生产，都能实现较低的生产难度，不需要设计复杂的抽芯结构，开模时仅需上下模即可完成全部特征的成型，能有效降低批量生产的模具成本。刃部的曲面弧度经过多次调整，既还原了影视原作中标志性的蝙蝠轮廓特征，又避免了出现过于尖锐的内角，减少打印或注塑时的填充缺陷，提升零件的整体结构强度，即使从1.2米高度自由落体到硬质地面，也不会出现翼尖断裂的问题。
