雷朋Clubmaster复古半框眼镜结构设计

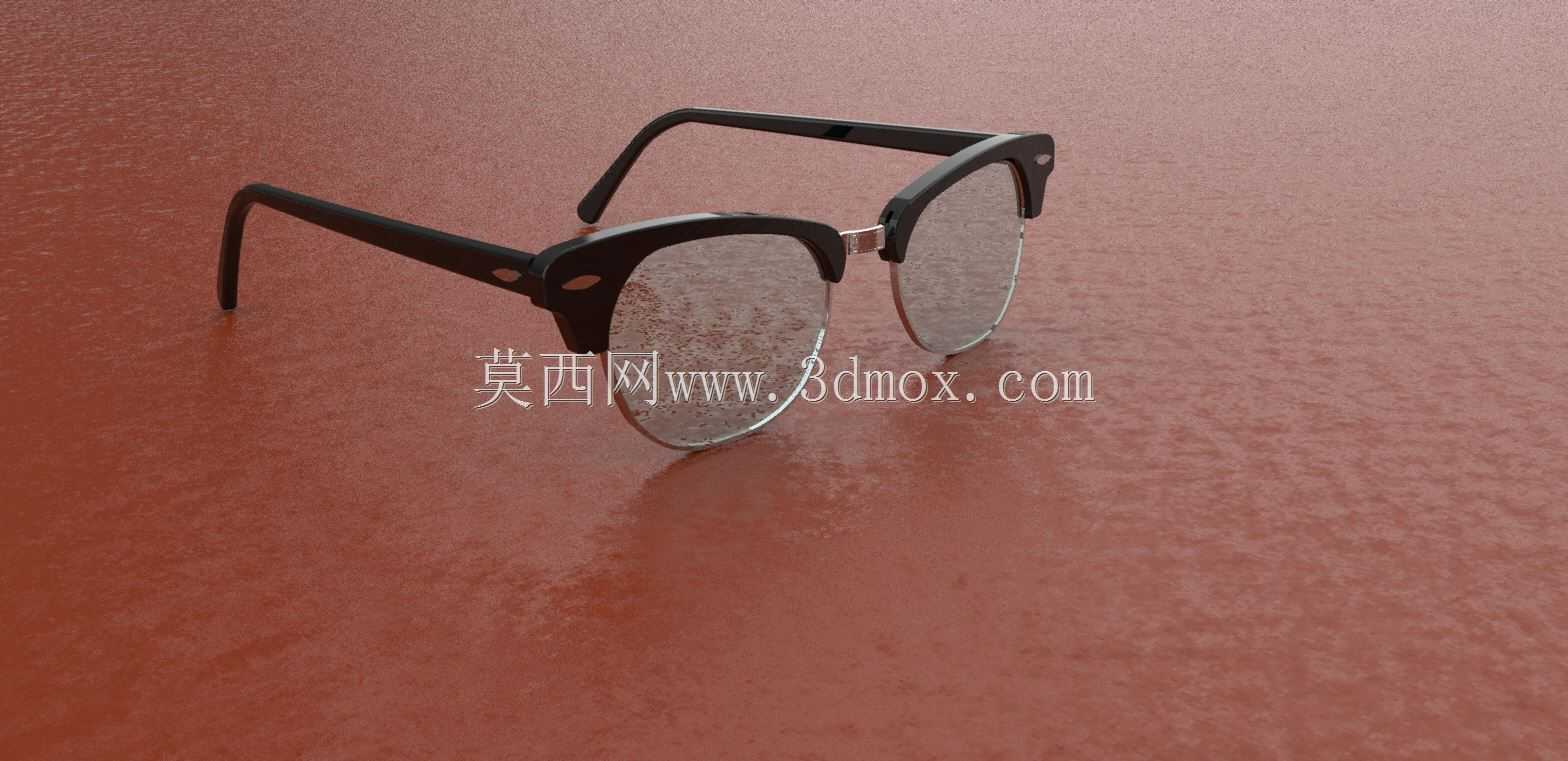

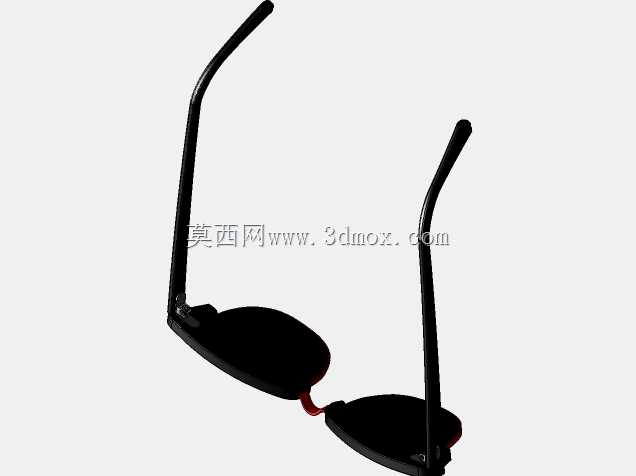

日常佩戴场景中，半框复古眼镜的结构设计需要兼顾佩戴贴合度、镜片固定可靠性与外观线条流畅度，这款Clubmaster款眼镜的建模过程，首先从镜圈的眉架结构入手，上半部分采用加厚板材形态，对应实际产品中醋酸纤维板材的包覆结构，眉架下缘做金属包边的嵌合槽，槽深控制在0.8mm，刚好卡入金属镜圈的上沿，避免装配后出现缝隙晃动的问题。镜腿部分做了三段式弧度设计，靠近桩头的位置做12度的外张角，匹配多数人耳侧的头部轮廓，中段贴合耳上轮廓做向下的弯曲弧度，末端做圆滑收窄，避免长时间佩戴压迫耳后皮肤，桩头位置的铰链采用隐藏式螺丝结构，建模时预留了0.2mm的转动间隙，保证镜腿开合顺畅不会出现卡滞。镜片部分采用椭圆形的切边设计，上缘贴合眉架的金属包边弧度，下缘做自然的圆弧过渡，镜片厚度按常规树脂镜片1.56折射率的中心厚度2mm、边缘厚度1.2mm做参数化建模，还原真实镜片的厚薄变化，鼻托位置采用独立的硅胶托叶结构，托叶支架做15度的内倾角度，刚好贴合鼻梁两侧的曲面，支架与镜圈的连接位置做了微小的转动余量，适配不同鼻梁高度的佩戴需求。从实际使用的角度看，这类半框眼镜的设计难点在于平衡板材部分的厚重感与金属部分的纤细感，眉架部分的厚度控制在3.2mm，既保留复古款的质感，又不会因为过重导致佩戴下滑，金属镜圈的线径控制在0.6mm，保证镜片固定强度的同时尽可能弱化下半框的视觉存在感，还原Clubmaster款式标志性的上重下轻视觉效果。建模过程中对不可见的内部结构做了合理简化，比如镜腿内部的金属芯、铰链内部的齿合结构没有做过度细化，重点还原外观装配关系与各部件的配合边界，整体尺寸按照真实佩戴的光学眼镜参数设置，镜圈总宽度138mm，镜腿长度145mm，鼻梁架宽度20mm，符合成人佩戴的常规尺寸范围，各部件的分模线位置按照实际量产产品的拼接位置设置，眉架与金属镜圈的拼接缝、镜腿与桩头的拼接缝都做了0.1mm的间隙处理，还原真实产品的装配细节。
