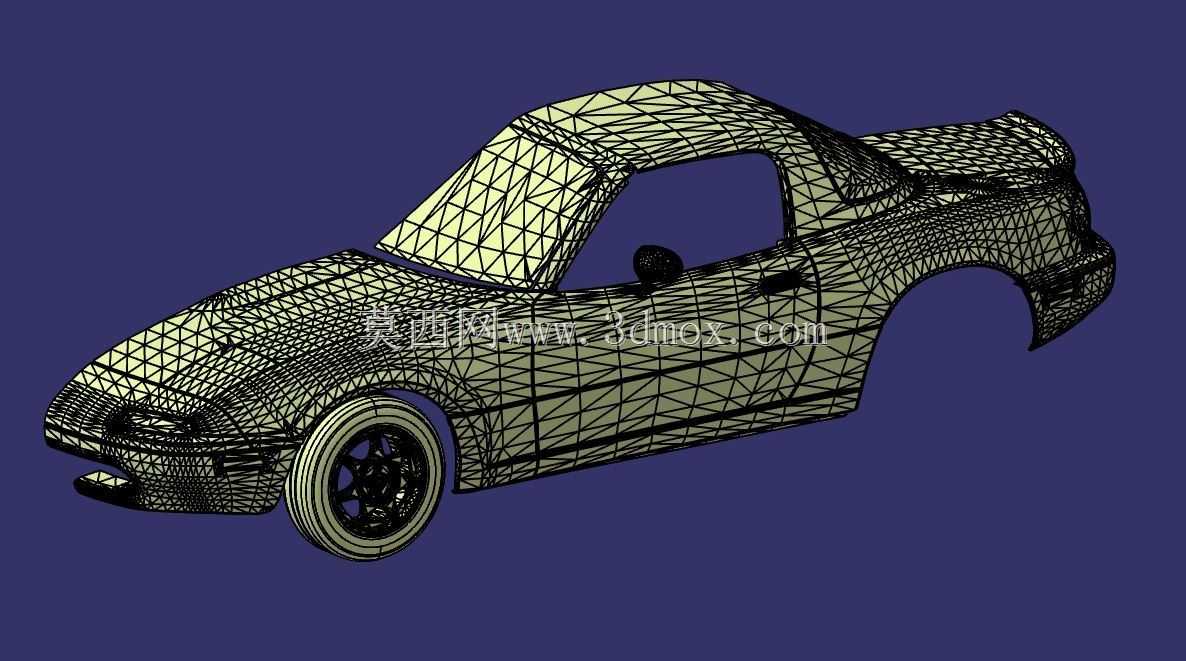

1995款马自达MX5 MIATA半车曲面结构

该半车曲面模型可覆盖汽车造型评审、逆向开发参考、改装件前期匹配等多个工程场景，在造型部门的油泥模型对标、外饰件安装边界校核工作中，这类A级曲面数据能大幅减少前期方案迭代的沟通成本，不用反复依托实车扫描就能完成外覆盖件的分缝预判、曲率连续性检查。从功能特性来看，模型完整还原了初代MX5的溜背造型特征、前保险杠与翼子板的过渡曲面、车门侧围的光影转折关系，轮拱区域的弧度完全贴合原厂14寸轮毂的安装空间，侧窗边框的压合面预留了0.8mm的密封件安装余量，能直接用于外饰改装件的初步结构设计参考。设计思路上采用半车对称建模逻辑，以车辆纵向中心面为基准拆分左右结构，优先保证可见外表面的G2曲率连续，对底盘安装位、内饰侧围等非外观区域做了适度简化，既控制了模型的数据量，又能满足外观开发阶段的所有校核需求，不会因为冗余特征拖慢大装配体的运算效率。建模过程中先导入实车扫描的点云数据做对齐，先勾勒车身主特征线搭建线框骨架，确认肩线、腰线、轮拱特征线的空间位置偏差控制在0.3mm以内后，再通过边界混合、网格曲面命令逐块生成外覆盖件曲面，每完成一块曲面就做曲率梳检查，调整相邻曲面的衔接公差，最后对所有曲面做缝合处理，删除重叠面、碎面等几何错误，保证曲面的可加工性。外形尺寸上严格匹配实车的外廓边界，车长方向保留了前保险杠到B柱后方的完整段，宽度方向覆盖单侧车身的完整外轮廓，高度方向从底盘基准面到车顶最高点的尺寸完全对标实车数据，轮心位置、车门铰链安装点的坐标都和原厂底盘硬点做了对齐，能直接导入总装环境做改装件的干涉检查，不用额外做坐标校准。这类半车曲面模型在汽车改装行业、高校车辆工程专业的曲面建模教学中也有很高的实用价值，能帮助初学者理解经典跑车的曲面构成逻辑，掌握A级曲面的建模规范，也能为小众车型的复刻改装提供基础的数模参考，减少逆向扫描的前期工作量。
