复古木质蒸汽机车玩具结构设计

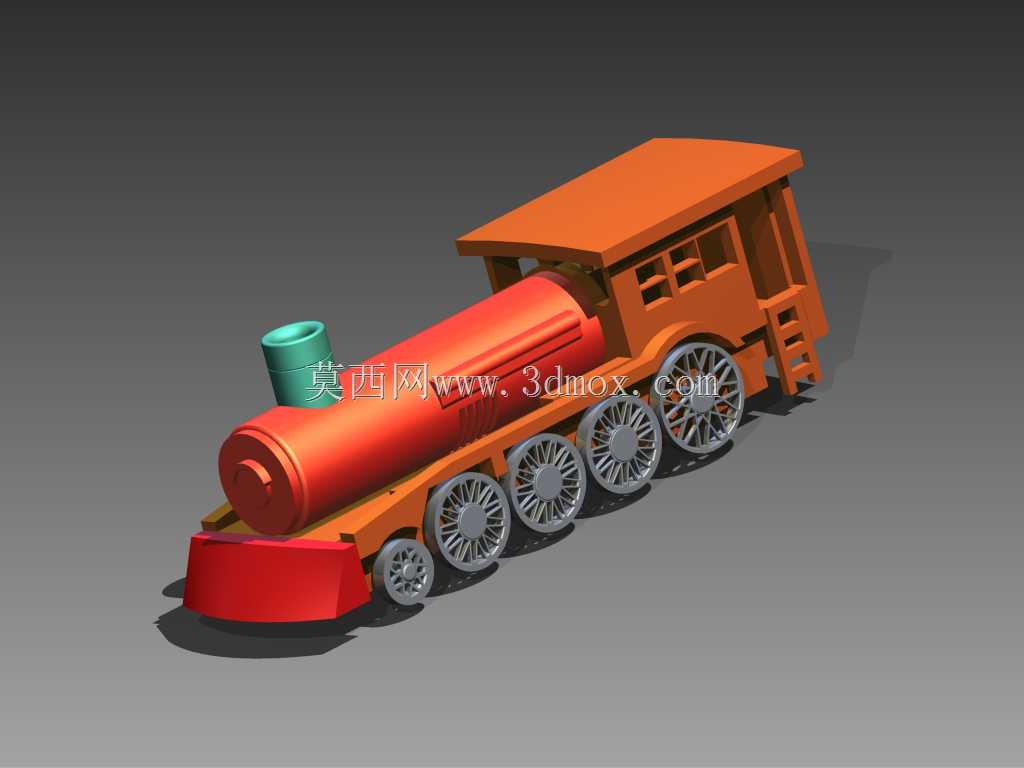

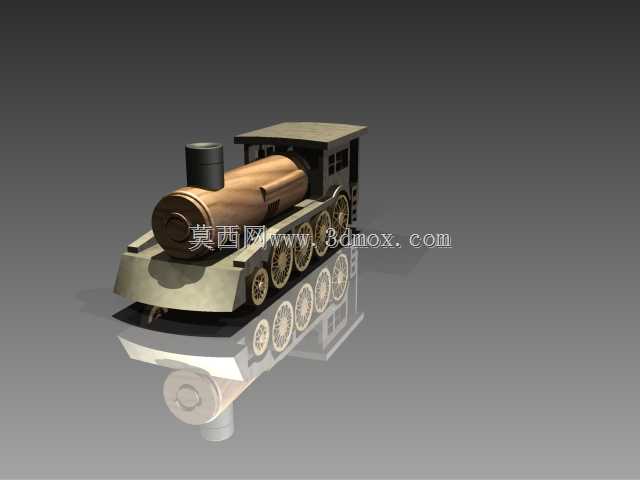

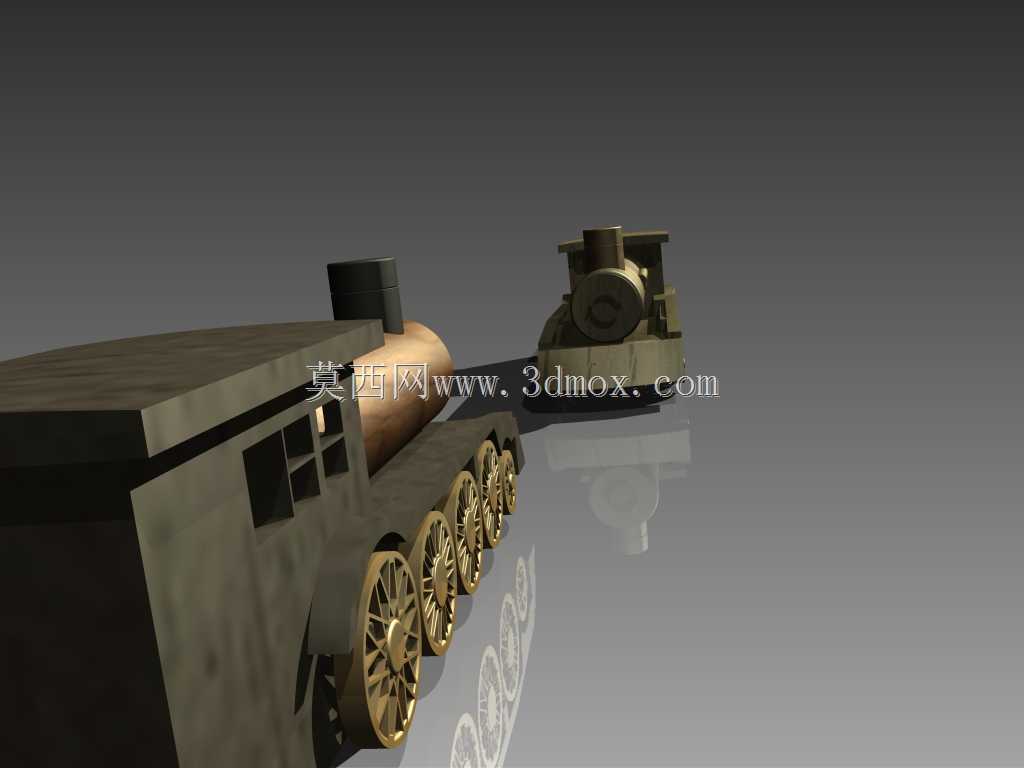

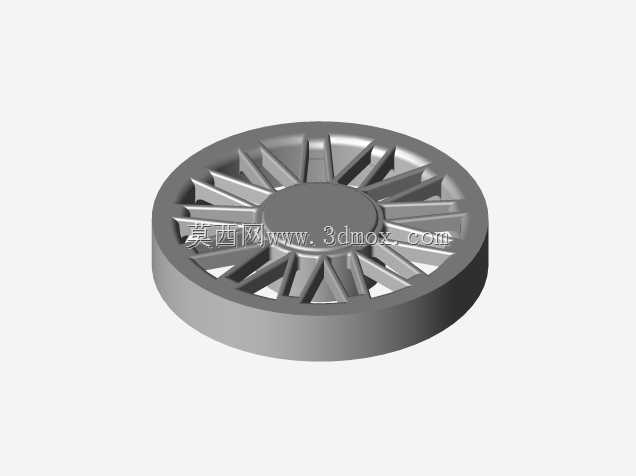

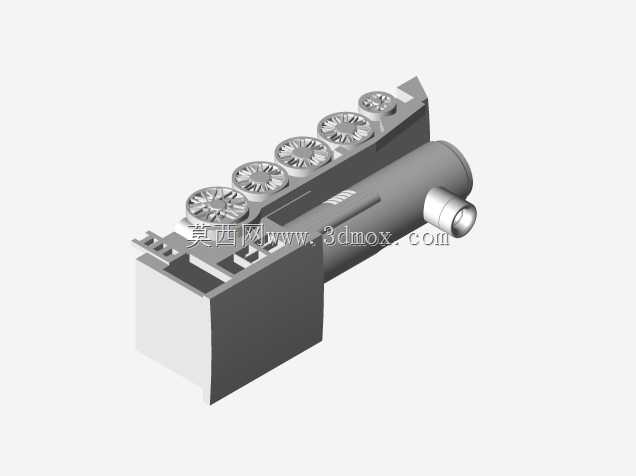

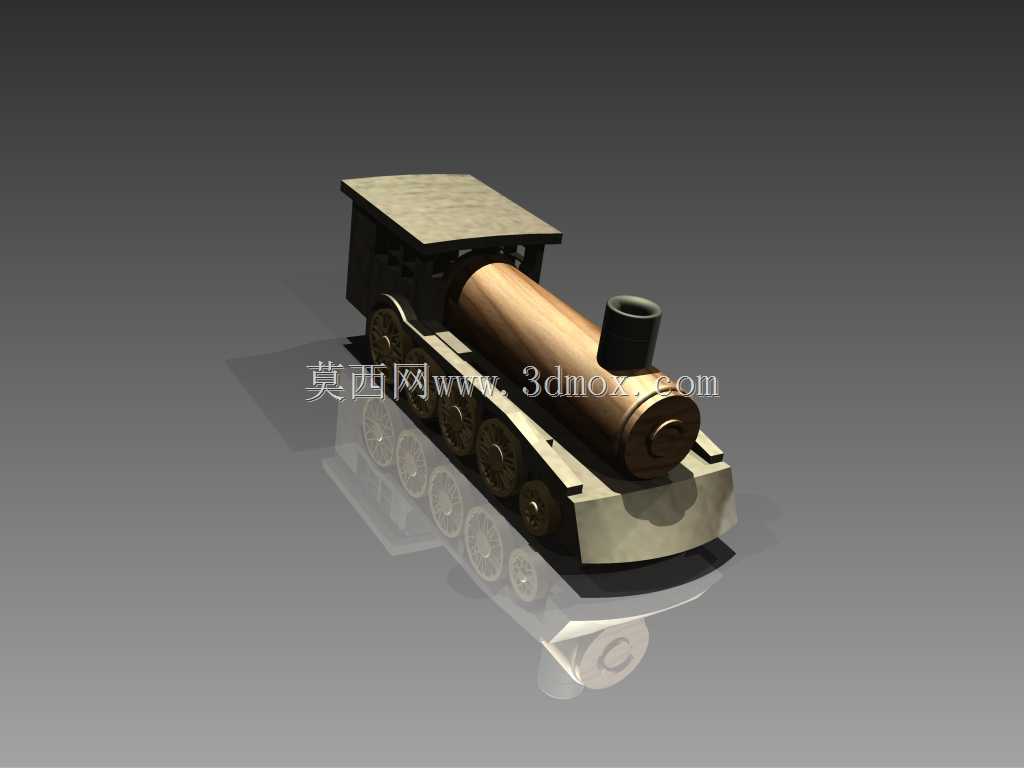

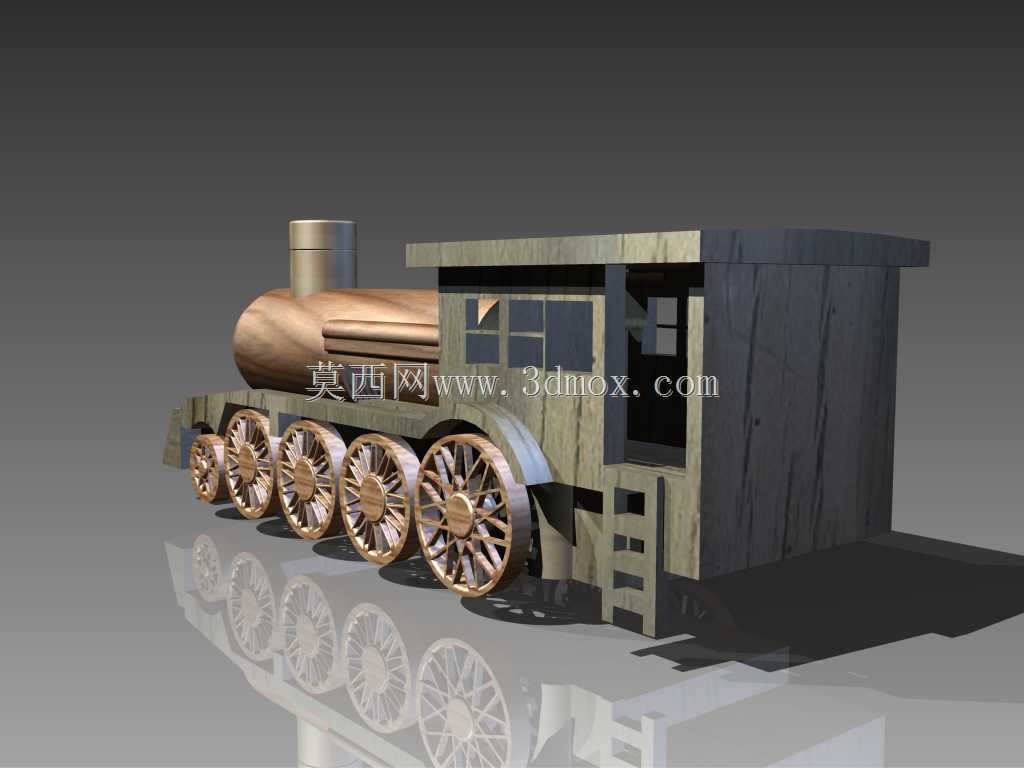

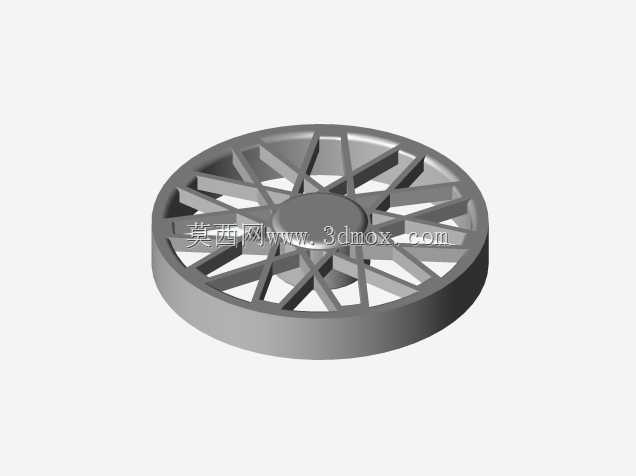

这款复古风格的木质蒸汽机车设计，主要面向儿童益智玩具、桌面摆件收藏、科教演示道具三类应用场景，既可以作为拼装类玩具的结构原型供青少年理解机械传动逻辑，也能作为复古主题陈设品适配文创展陈、主题场景搭建需求，还可用于机械启蒙教学中讲解轮轨行走机构的基础原理。从功能特性来看，该设计还原了早期蒸汽机车的核心结构特征，前部设置仿真烟筒结构，中部为锅炉段的外观包覆，后部设置独立驾驶室空间，行走部分采用多组动轮排布，匹配早期蒸汽机车大轴距、多动轮的结构特点，轮组预留了轴孔安装位，可根据实际使用需求加装轮轴实现滑动行走功能，驾驶室侧面预留了爬梯结构，兼顾外观还原度与结构可实现性。设计过程中优先考虑了木质材料的加工适配性，所有外露结构件均采用直面、小弧度曲面组合，避免复杂异形曲面导致的加工难度提升，各部件之间的拼接位预留了0.2mm的安装间隙，适配激光切割、3D打印等多种小批量加工方式的公差要求。外形尺寸方面，整体长度控制在220mm左右，宽度控制在70mm，高度不含烟筒为95mm，含烟筒总高120mm，安装边界上轮组最低点距离车体底部预留5mm的离地间隙，避免行走过程中车体底部与接触面剐蹭，烟筒突出锅炉顶面25mm，结构根部做了加厚处理防止磕碰断裂。建模阶段首先搭建整体布局骨架，先确定前后轮组的轴距、轮径参数，以轮组中心为基准向上搭建锅炉段的主体轮廓，再向后延伸出驾驶室的框架结构，之后细化烟筒、爬梯、轮辐等细节特征，轮辐采用对称辐条结构，单轮设置12根辐条，还原老式金属动轮的外观特征，所有木质包覆件的纹理方向顺着部件长度方向排布，兼顾视觉真实感与结构强度，最后对所有棱边做0.5mm的倒角处理，避免锐边划伤，适配玩具类产品的安全要求。
