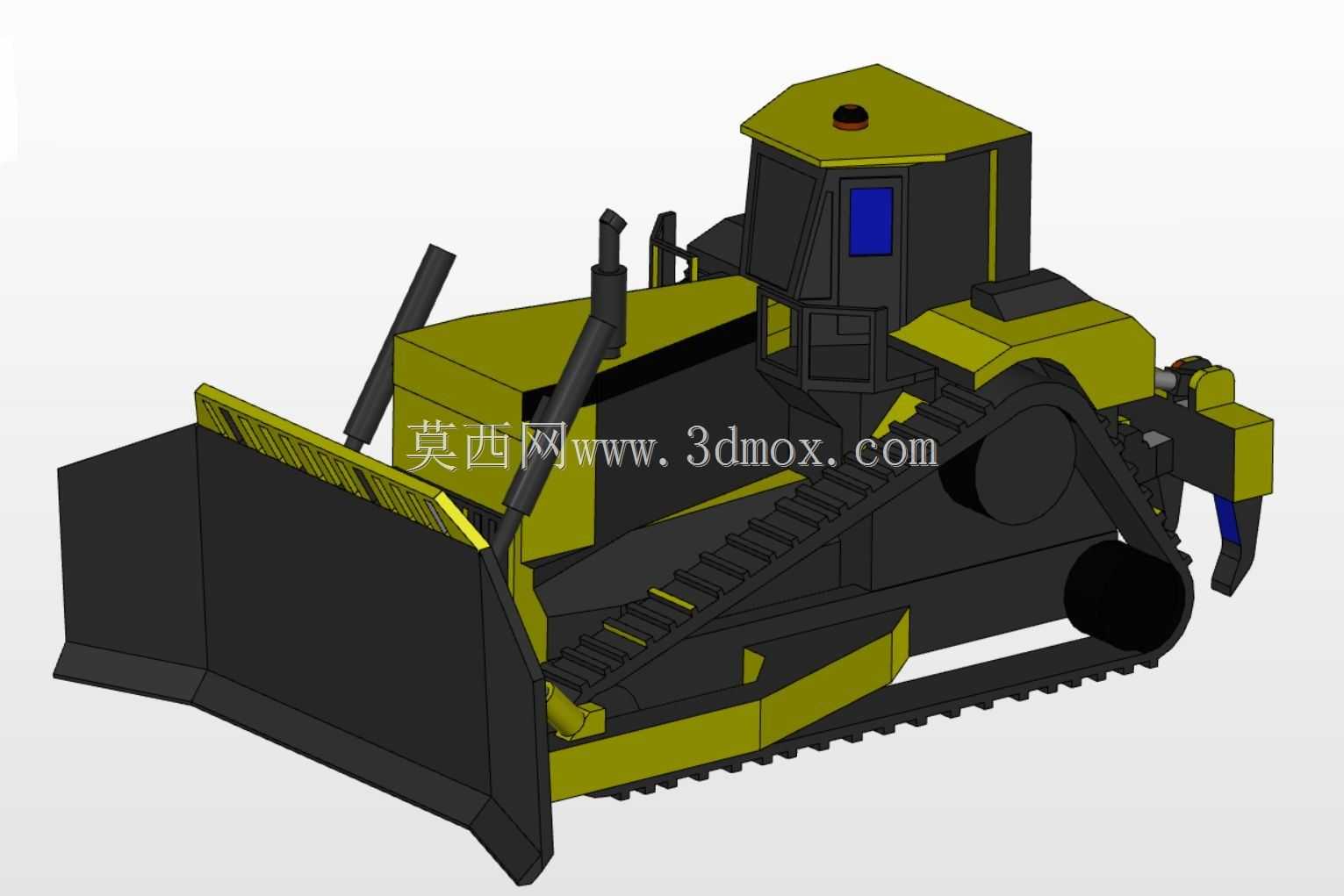

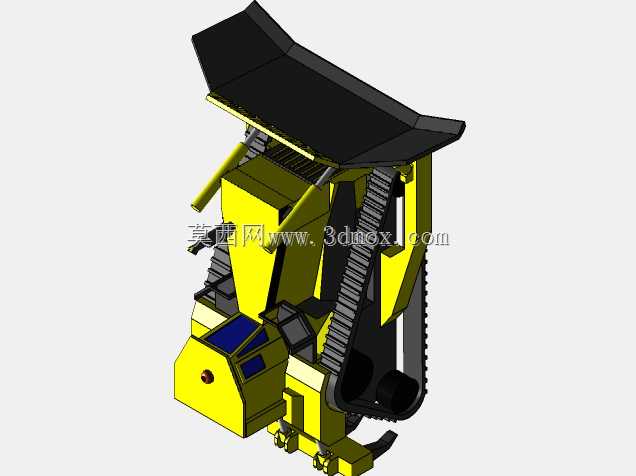

履带式工程推土作业设备三维结构

这款履带式推土设备的三维建模，首先要结合矿山剥离、场地平整、路基修筑这类核心作业场景的受力需求来搭建整体框架，不同于轮式工程设备，履带结构的接地比压控制是设计初期的核心考量，要保证在松软泥泞、碎石遍布的作业面不会出现陷车问题，行走部分的履带板节距、支重轮排布都要匹配整机重量分布，避免局部应力集中导致履带板过早磨损。从功能特性来看，前端的推土铲采用弧形曲面设计，建模时要先确定铲刀的切削角、翻土曲面的曲率参数，保证推土作业时土壤能沿曲面顺畅抬升、堆积，不会出现黏附卡滞的问题，后部的松土器结构要预留多齿安装位，可根据硬质土层、冻土层的作业需求更换不同长度的松土齿，松土器的铰接点位置要匹配液压油缸的伸缩行程，保证松土齿的入土深度、破碎角度能覆盖常规工程作业的参数范围。建模过程中先从整机的骨架布局入手，先确定驾驶室的安装位置、动力舱的空间边界，要预留出发动机、散热系统、液压管路的安装空间，驾驶室的视野设计要保证操作人员能清晰观察到推土铲的切削边缘、两侧履带的行进位置，减少作业盲区。外形尺寸的边界设定要兼顾公路转运的限宽要求，同时保证作业时的整机稳定性，推土铲的最大提升高度、最大入土深度都要和液压油缸的行程参数匹配，避免出现运动干涉。画图时先绘制各部件的基准草图，通过拉伸、旋转创建基础实体，再对铰接部位、安装配合面做细节处理，履带部分采用阵列配合的方式完成装配，要验证行走过程中履带板和驱动轮、导向轮的啮合间隙，保证运动仿真时不会出现卡滞问题，整机的液压管路排布要沿着机架的预留走线槽布置，避免和运动部件产生摩擦干涉，各覆盖件的曲面要做顺滑过渡处理，既减少作业时的积土问题，也能降低行驶过程中的风阻影响。
