带棋子收纳底座的实木国际象棋棋盘

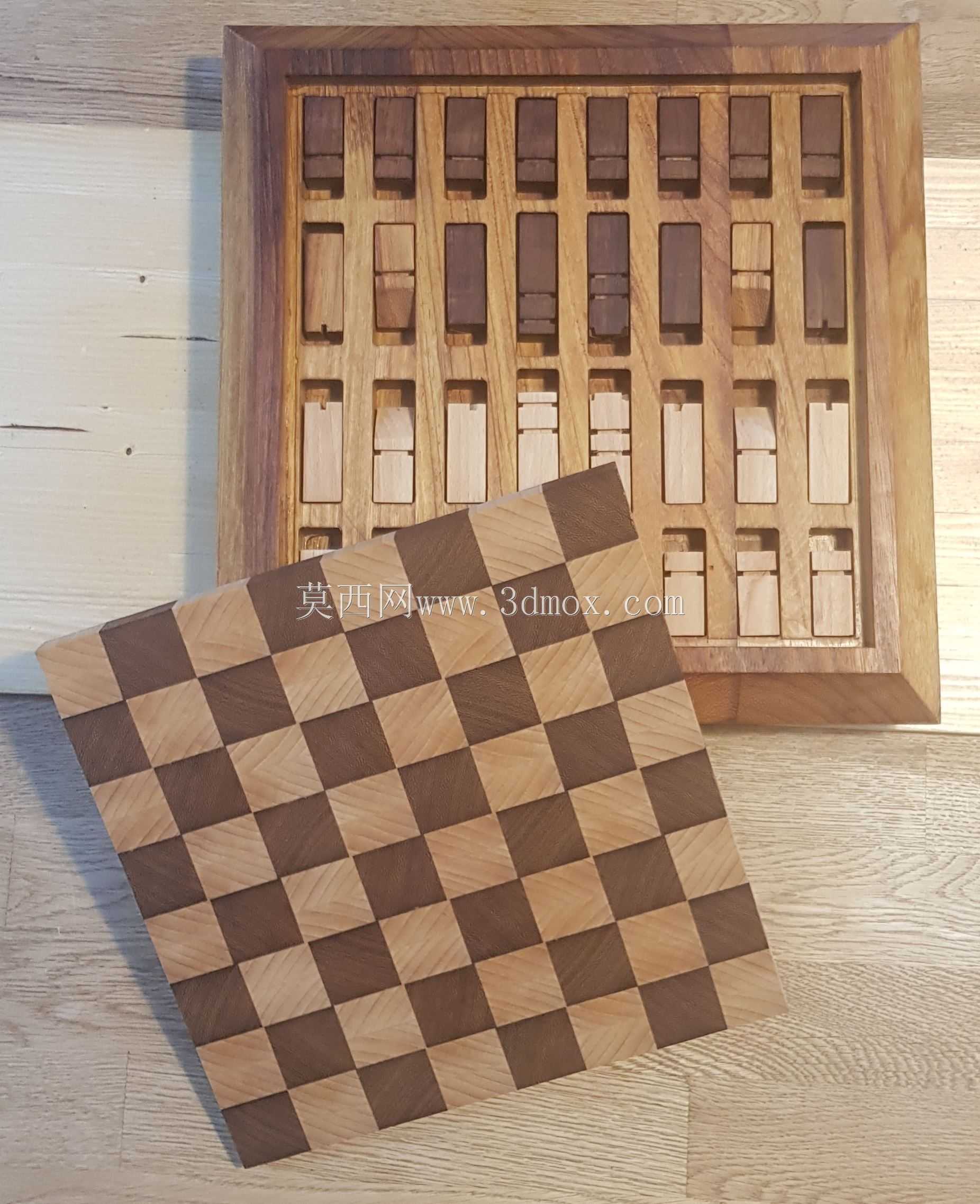

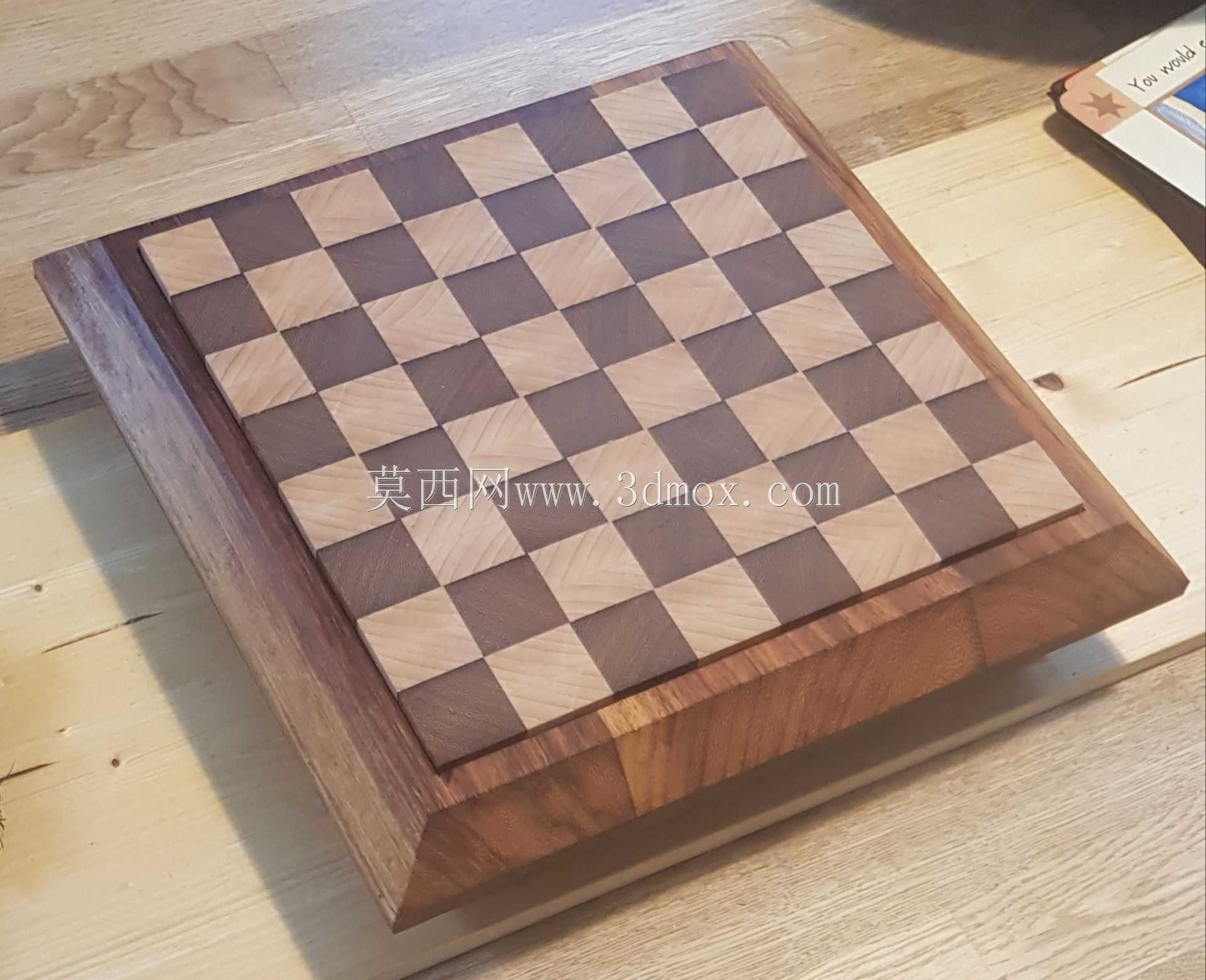

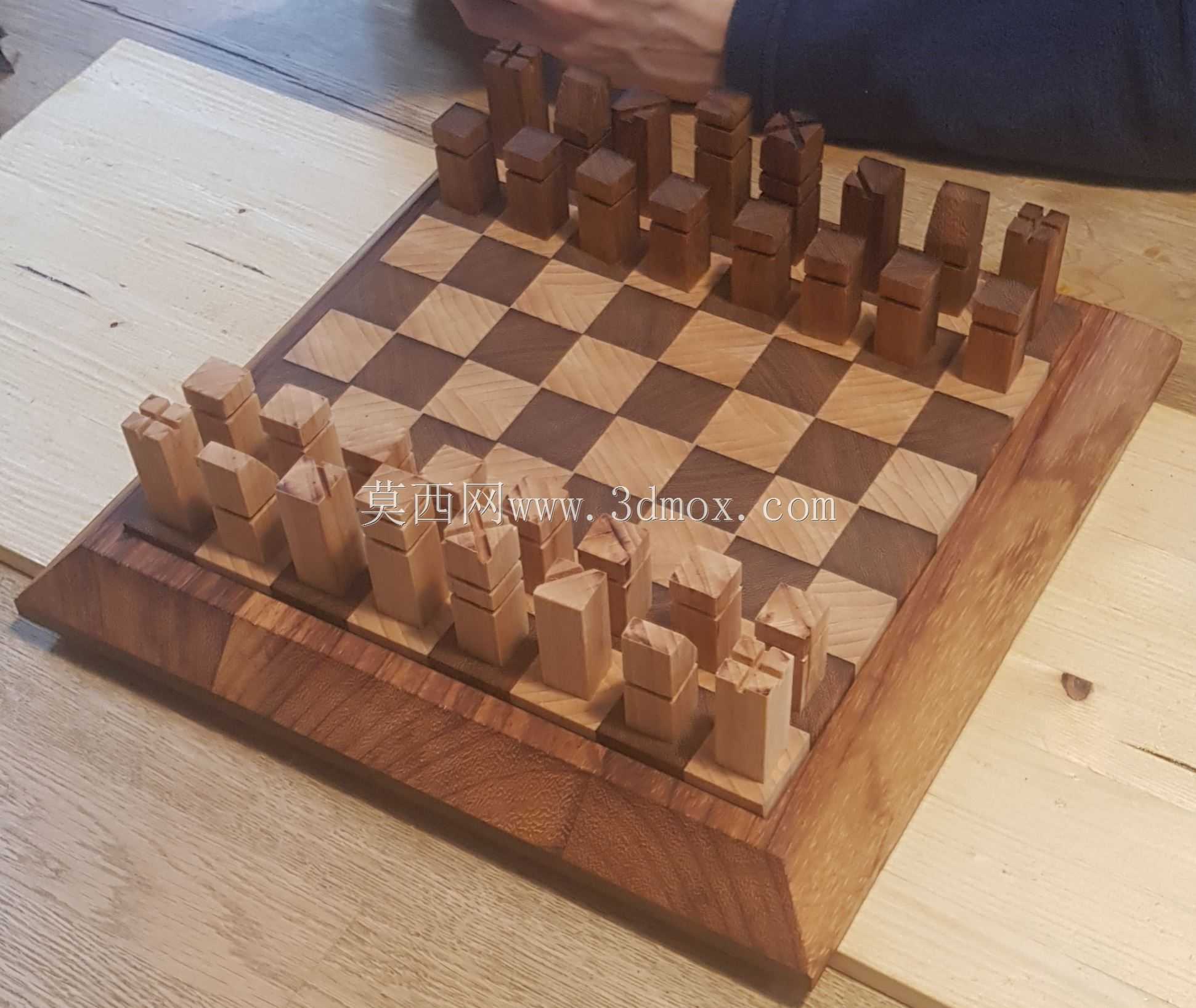

这款带收纳底座的棋盘主要面向家庭休闲、棋类教学场景使用，日常可作为桌面益智娱乐器具，也能作为手工木质礼品交付使用。产品核心功能分为两部分，上层是标准8×8格的国际象棋对弈盘面，下层集成一体式棋子存储仓，解决传统棋盘棋子分离存放易丢失、收纳不便的问题。设计时首先确定盘面标准尺寸，按照常规国际象棋竞赛对弈的棋子摆放空间要求，单格边长匹配常用实木棋子的底座直径，保证棋子放置后无拥挤、滑落风险，整体外框尺寸适配普通家庭书桌、茶几的摆放边界，不会占用过多桌面空间。下层存储仓采用独立分格结构，每类棋子对应单独的槽位，槽位深度根据对应棋子的高度设计，盖上上层棋盘盖板后棋子不会在仓内晃动移位，外框边缘做圆角过渡处理，避免日常挪动时磕碰划伤。建模阶段先绘制整体外框的轮廓草图，拉伸生成底座基体后，通过阵列命令快速生成32个棋子存储槽的切除特征，槽位边缘做0.5mm的倒角，方便棋子取放；上层棋盘的格纹采用双色实体分割建模，区分深浅两种木材质感，格纹与外框的配合采用0.2mm的间隙配合，保证盖板可以顺畅开合，不会出现卡滞。存储仓的加工采用CNC铣削工艺，建模时提前预留铣刀加工的走刀余量，槽位内角按照选用铣刀的半径做圆角处理，避免实际加工时出现清角不到位的问题，外框的拼接结构采用榫卯定位特征，建模时同步生成榫头与榫槽的配合特征，保证组装时的定位精度。整体建模完成后做干涉检查，确认盖板开合、棋子放置、底座拼接均无干涉问题，同时验证整体重心位置，保证棋盘放置在桌面时不会出现侧翻风险，盘面的平面度公差控制在合理范围，保证棋子放置平稳。
