青柠薄荷风味汽水瓶外观结构设计

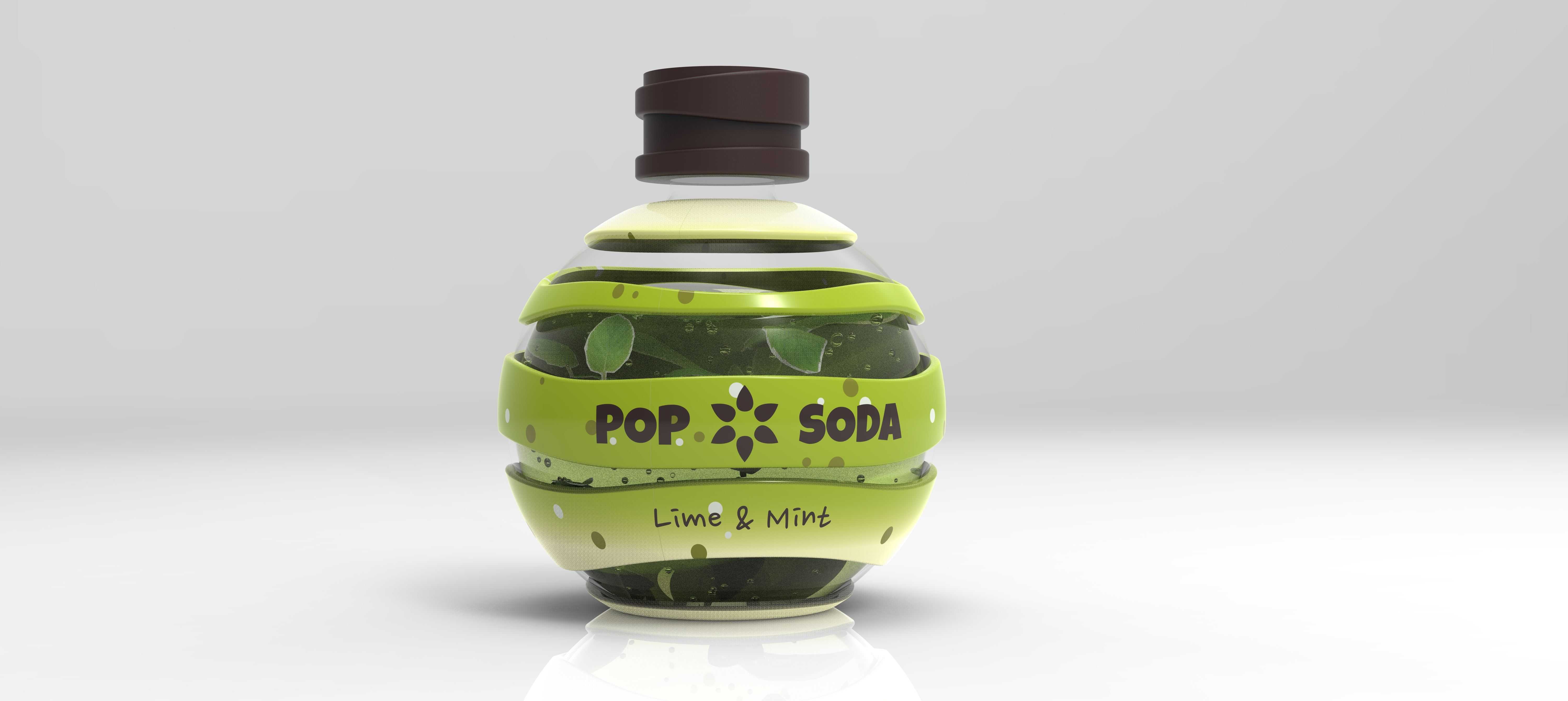

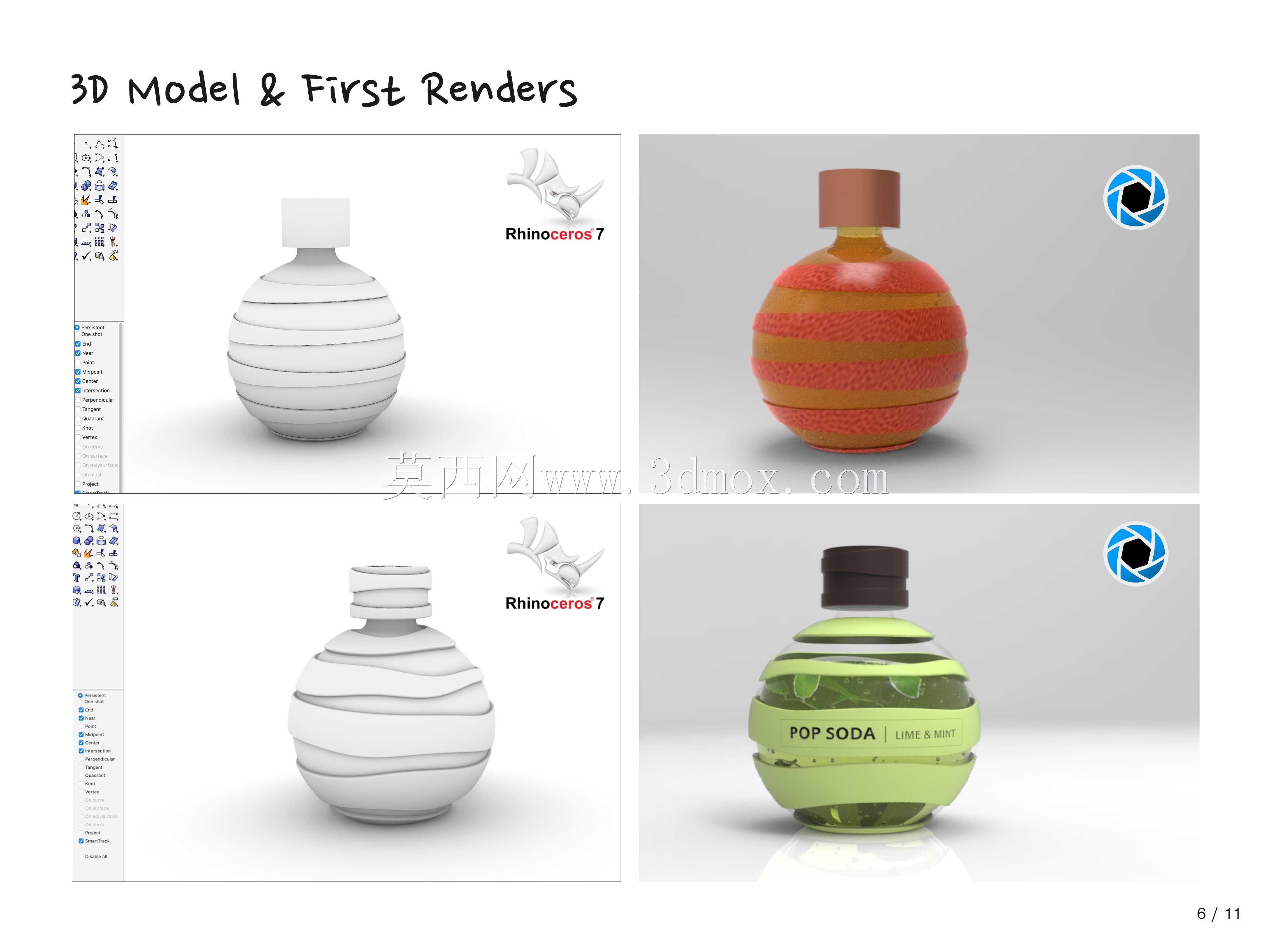

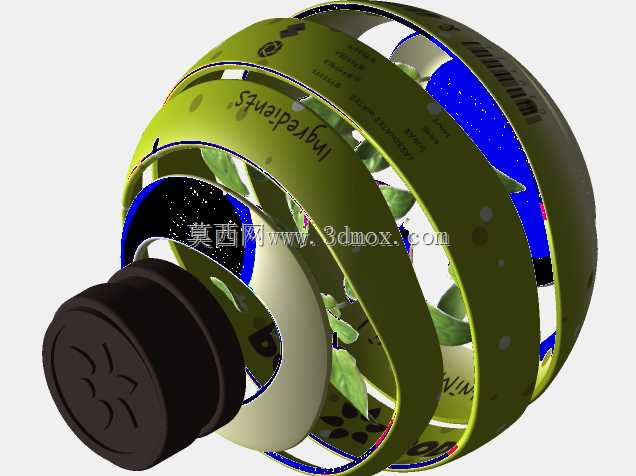

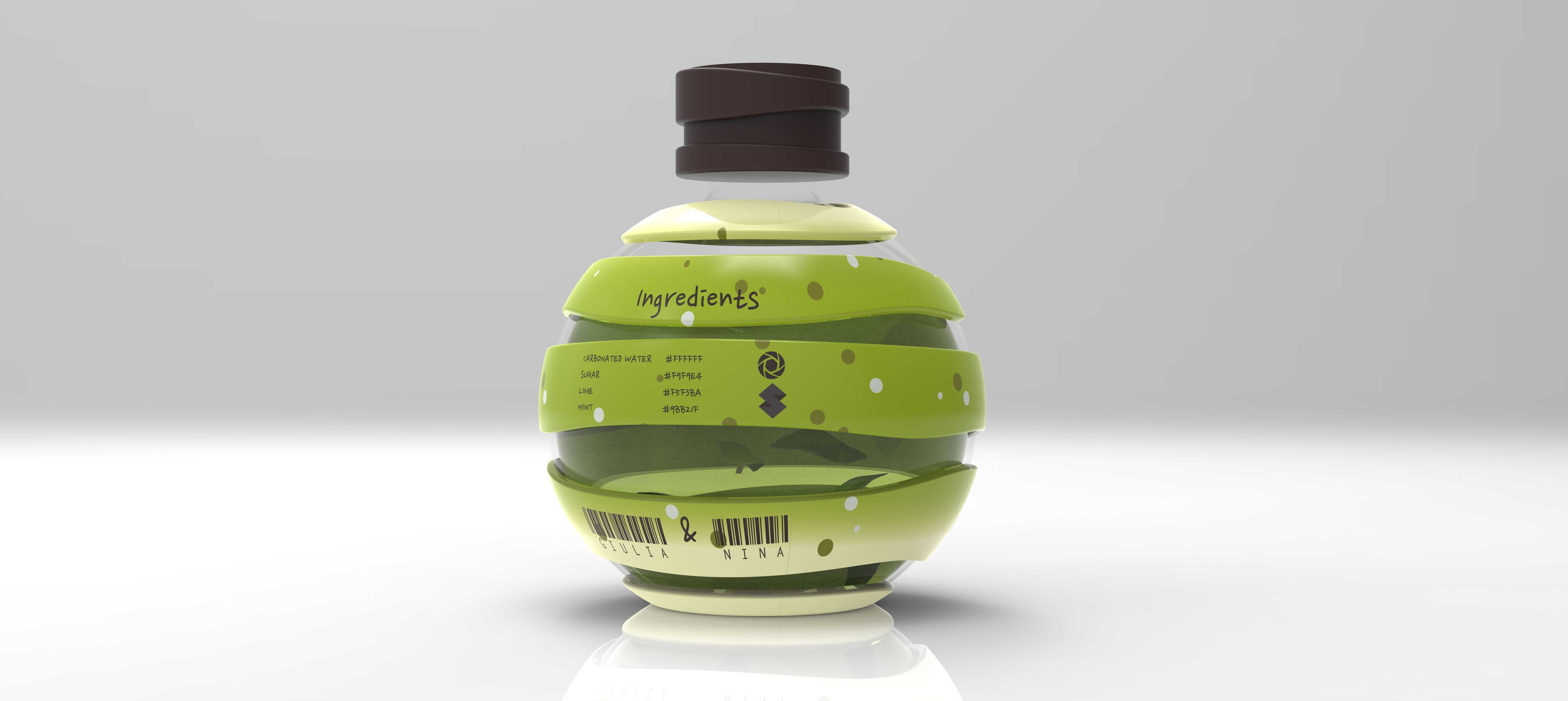

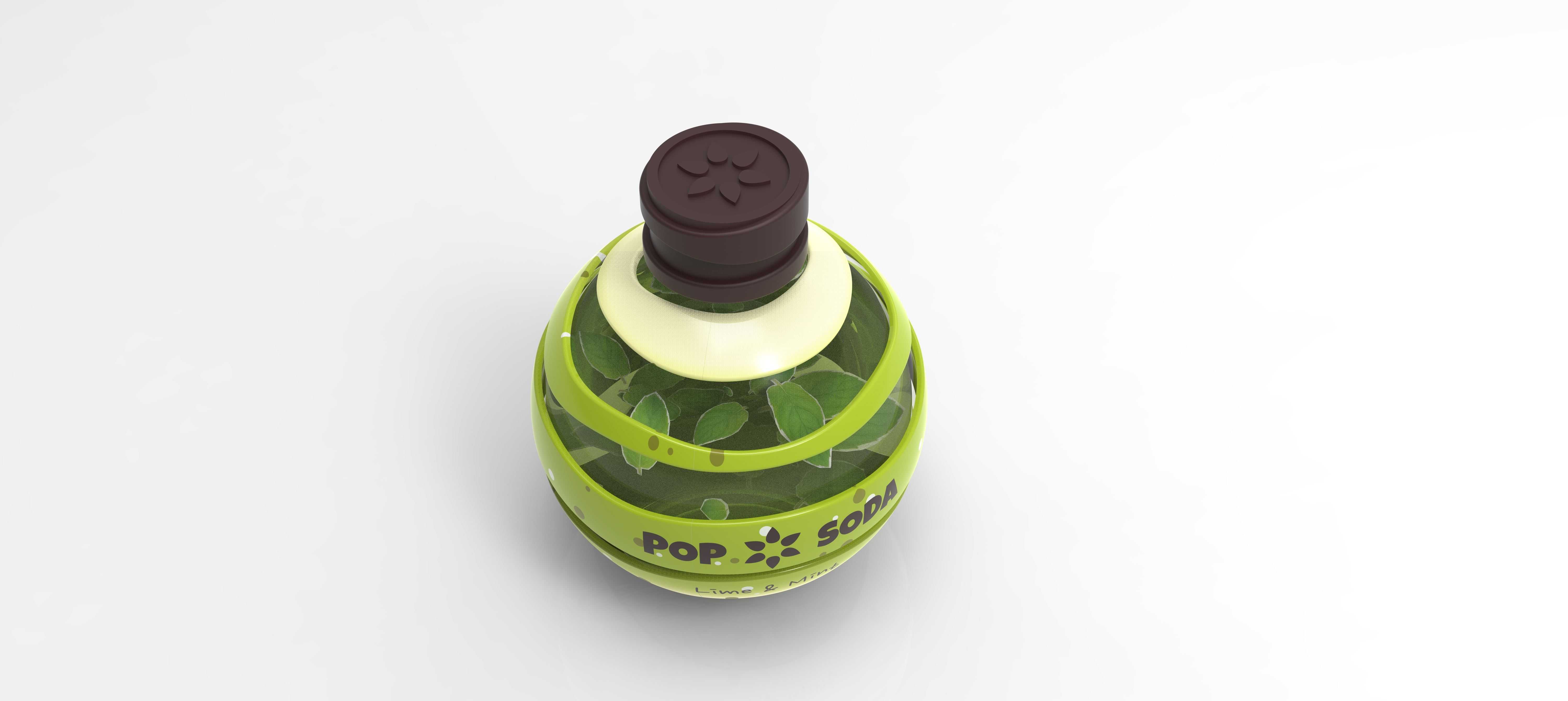

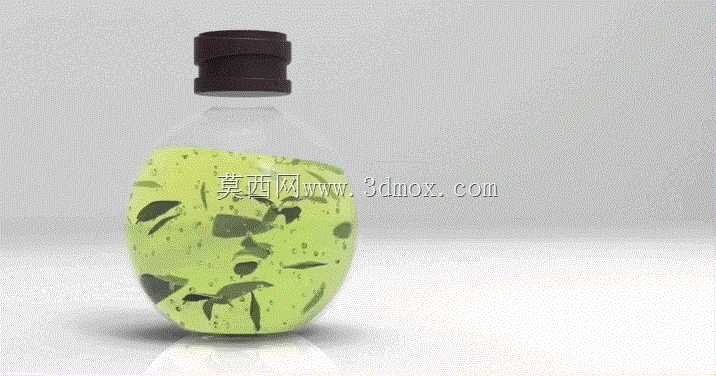

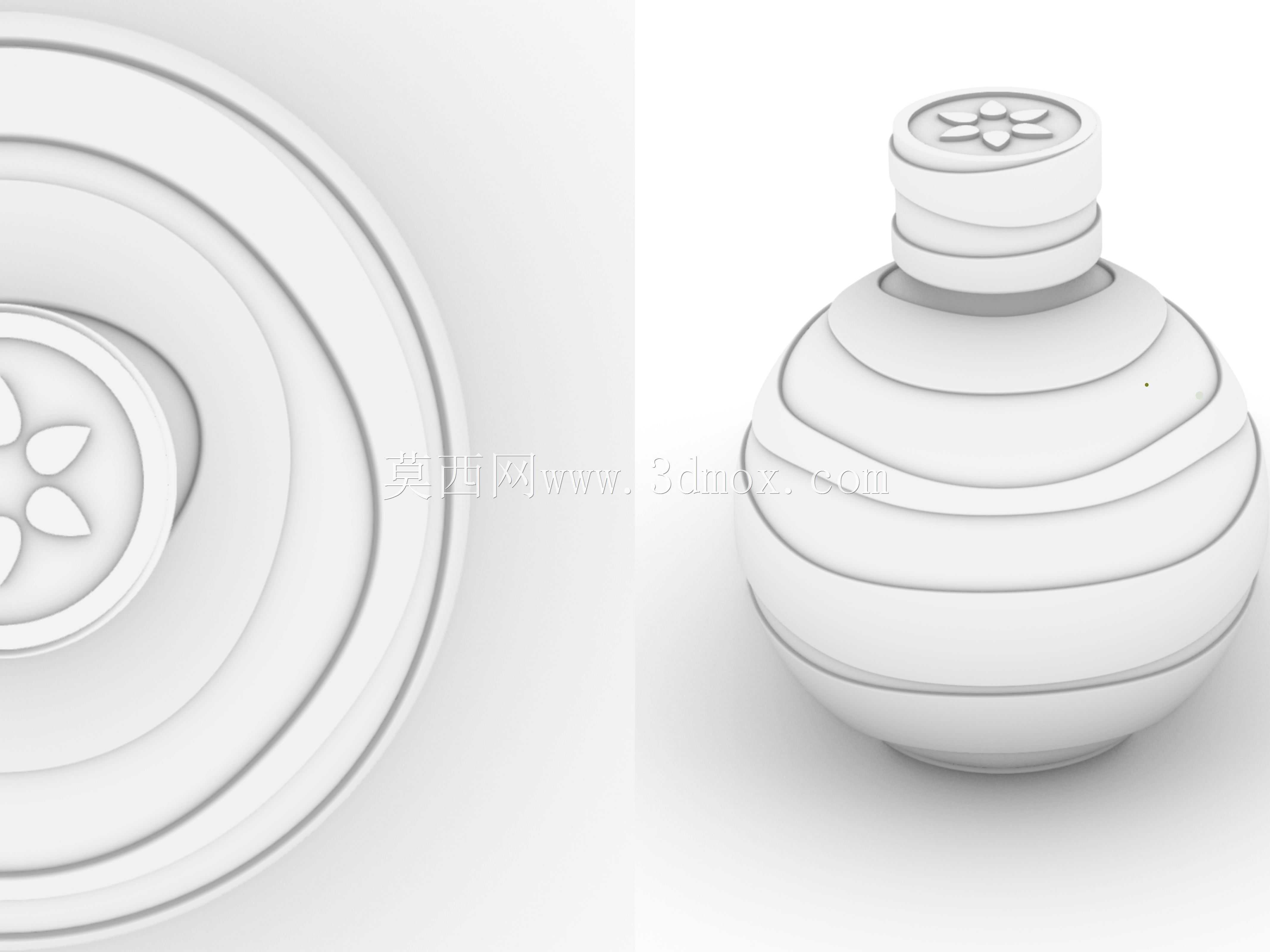

这款汽水瓶模型的建模工作，最初是围绕快消饮品终端展示与3D打印原型验证场景展开的，日常工作中接触快消品包装结构需求时，常会遇到平面设计稿无法直观传递瓶身触感、标签贴合效果、内部液体视觉呈现的问题，这类实体模型刚好能填补平面方案与量产开模之间的验证空白，可用于线下提案的实物展示、消费者调研的触感测试，也能作为包装结构迭代的快速验证载体。建模初期先梳理瓶身的功能边界，整体瓶身采用适配单手握持的曲面弧度，瓶身直径控制在68mm，总高度235mm，底部做12mm深度的内凹防滑底结构，既满足灌装线的站立稳定性要求，也预留了贴标工序的定位基准面，瓶肩位置做15度的缓坡过渡，避免灌装后液体残留挂壁，瓶口采用标准28mm口径的通用螺纹结构，可适配市面常规的碳酸饮料瓶盖，无需额外开模定制密封件，能有效压缩前期打样的配套成本。具体建模步骤上，先绘制瓶身的半剖面轮廓草图，标注好各段曲面的曲率半径，尤其是握持区的曲面做0.8mm的内凹处理，贴合成年人手掌的握持弧度，旋转生成瓶身基础实体后，单独拆分标签区域的曲面，将果皮纹理、薄荷叶元素的平面图案映射到曲面上，调整纹理的拉伸比例，避免曲面转角处的图案变形，瓶身内部单独构建液体区域的实体，预留2mm的瓶壁厚度，模拟真实灌装后的液位高度，同时在液体实体内部添加随机分布的气泡粒子特征，还原碳酸饮品的视觉质感。后续渲染环节调整瓶身PET材质的透明度与折射率，匹配真实塑料瓶的光线穿透效果，标签区域做哑光覆膜的材质区分，和瓶身的亮面质感形成层次差。整个模型的结构拆分完全贴合量产工艺逻辑，瓶身壁厚均匀控制在1.2-1.5mm区间，没有出现壁厚突变的结构，避免后续吹塑工序出现厚薄不均的问题，所有转角位置都做了R0.5以上的圆角处理，既消除打印后的锐边风险，也符合包装容器的安全设计规范，打印验证时可直接拆分瓶身、液体、瓶盖三个独立部件，采用不同材质打印后组装，能直观呈现不同设计方案的实际呈现效果，帮助设计团队快速筛选最优的包装方案，减少平面方案反复修改的沟通成本。
