科幻风格仿生机械眼部结构设计

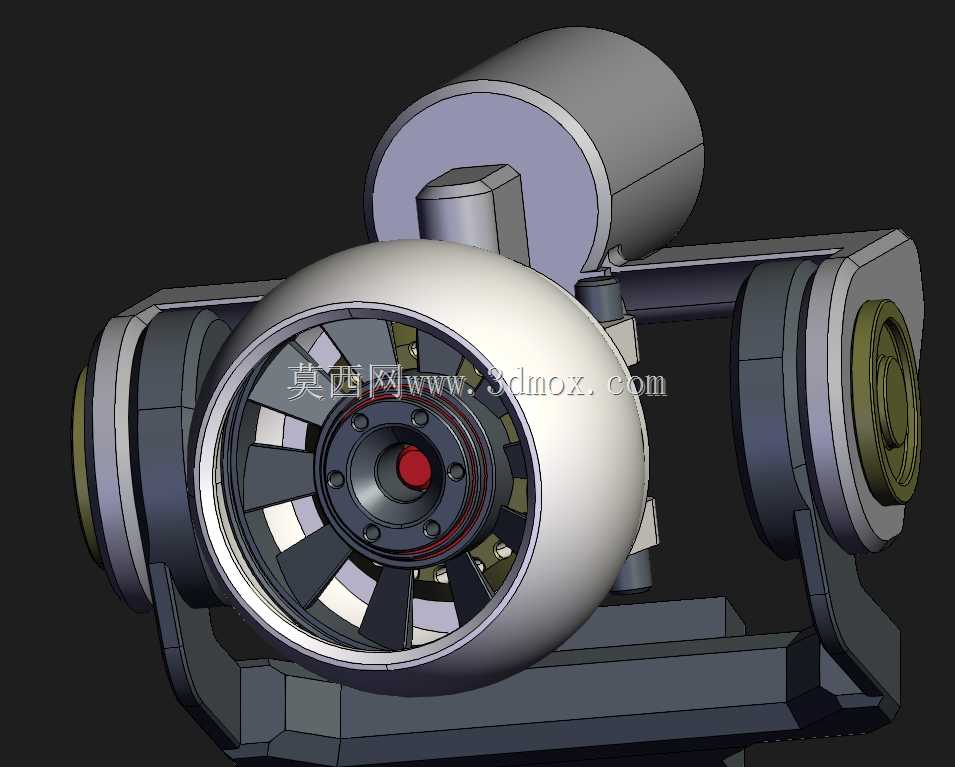

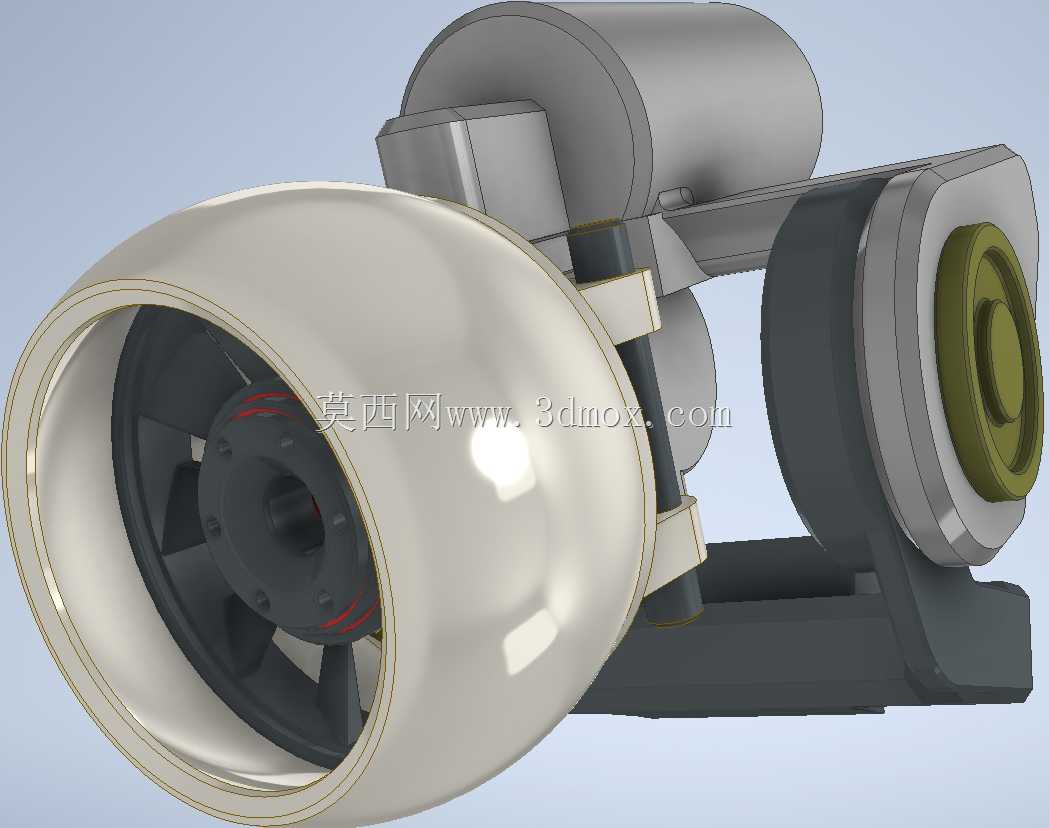

这类仿生机械眼部结构常应用于仿生探测设备、科幻主题实景道具、特种巡检机器人的视觉搭载模块中，核心作用是为视觉采集元件提供多自由度的姿态调整支撑，同时兼顾科幻感的外观表现。从功能特性上看，该结构采用双轴云台布局，横向回转轴与纵向俯仰轴分别布置在眼球构件的两侧与后侧，可实现水平方向±120度、俯仰方向±60度的角度调整，能够带动搭载在眼球中心位置的视觉元件完成大范围的视场切换，后侧配套的驱动舱可容纳微型伺服驱动元件与传动齿轮组，为转动动作提供稳定的动力输出。设计过程中首先从仿生轮廓入手，先勾勒出眼球的球形主体轮廓，确定前端通光孔径的尺寸边界，保证视觉元件的视场不会被外围结构遮挡，之后根据转动角度的需求推导两侧支架的安装位置，预留足够的转动间隙避免运动干涉，再匹配后侧驱动舱的外形尺寸，让整体结构的重心落在云台支撑座的中心位置，降低转动过程中的负载扭矩。建模时先绘制眼球主体的回转曲面，拆分出前端的格栅式防护结构，每一片格栅的倾斜角度都经过调整，既保留科幻感的外观层次，又不会遮挡中心的通光路径，之后搭建两侧的转动支撑轴系，设计轴承安装位与轴肩定位结构，保证转动过程的同轴度，再完成后侧驱动舱的壳体结构，预留驱动元件的安装腔与走线通道，最后整合底部的固定安装座，确定安装孔的位置与孔径，明确整体结构的安装边界，整体装配完成后需要做运动干涉检查，确认各角度转动下构件之间不会发生剐蹭。结构的外形尺寸以眼球直径为核心基准，整体宽度控制在眼球直径的2.3倍，高度为眼球直径的1.8倍，后侧驱动舱的突出长度不超过眼球直径的0.7倍，安装座的固定孔采用对称布局，可直接适配常规的机器人头部安装平台，不需要额外做转接结构。建模过程中先做整体的布局草绘，确定各部件的位置关系，再逐个生成零件实体，对配合面做公差预留，转动配合的轴与孔之间预留0.02mm的间隙，保证装配后转动顺畅无卡滞，格栅结构做均匀的薄壁处理，在保证视觉层次感的同时控制整体重量，降低驱动负载。
