实木收纳式四分益智桌游结构设计

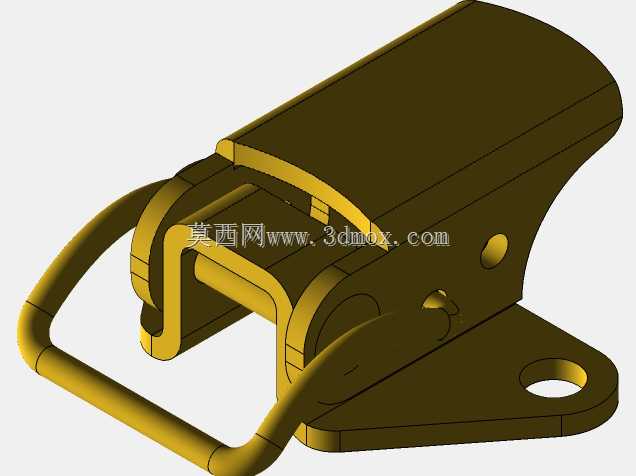

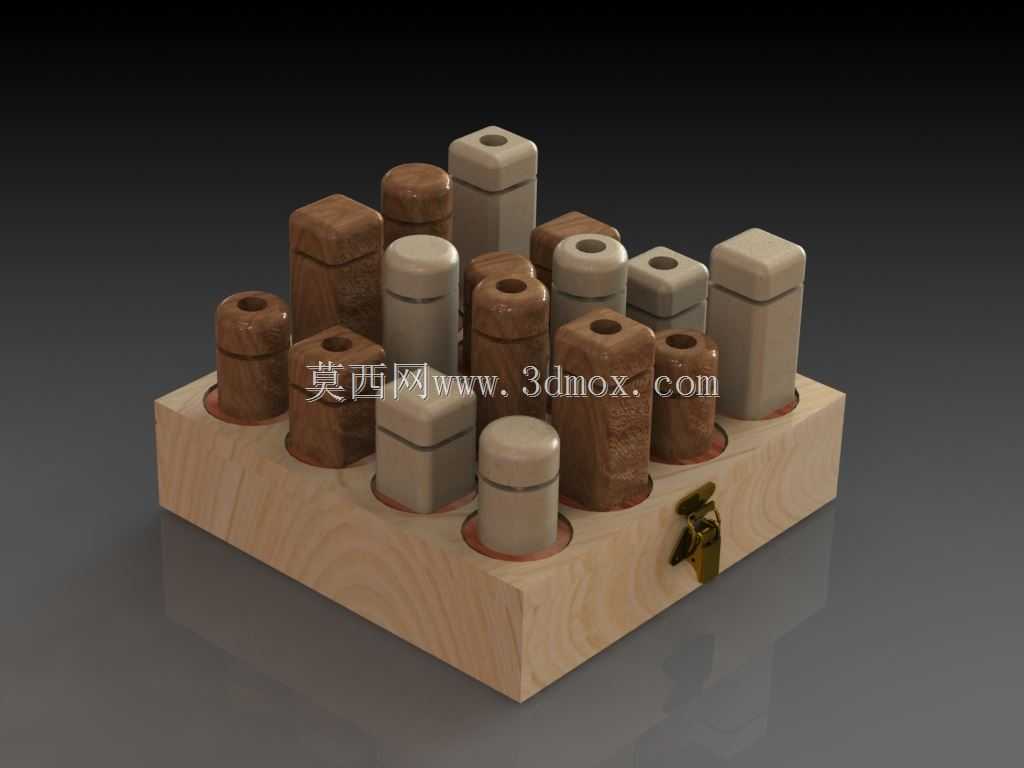

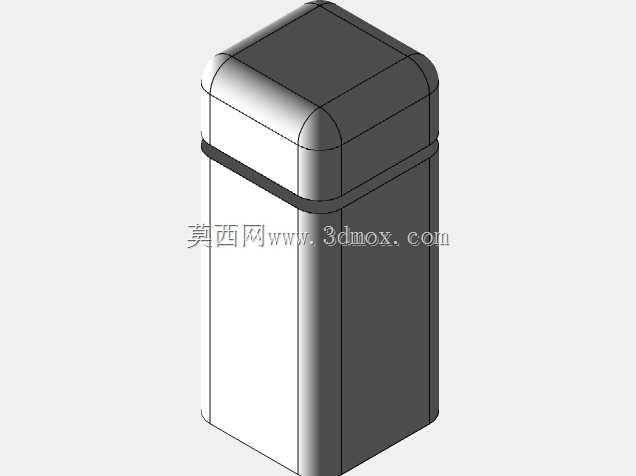

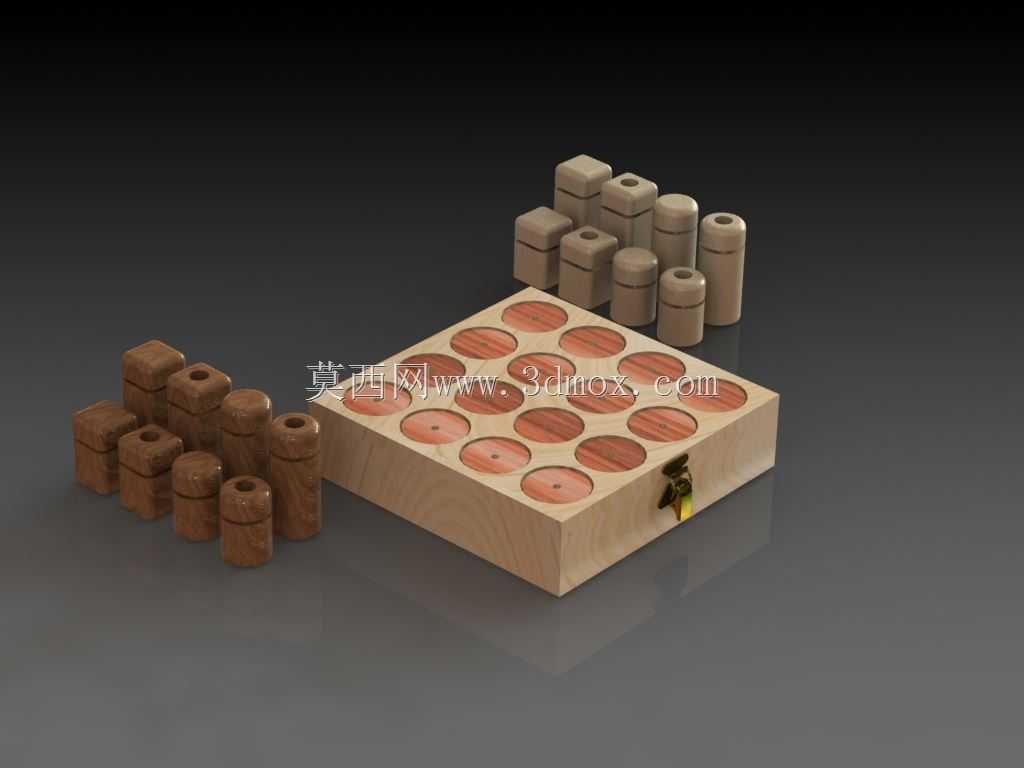

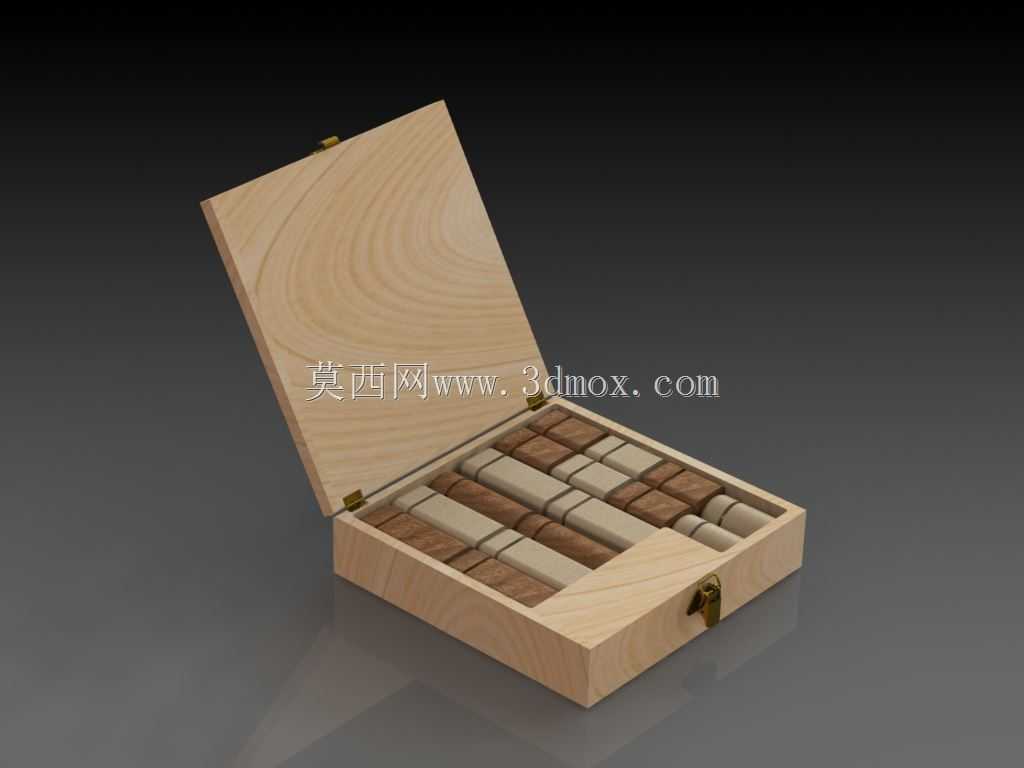

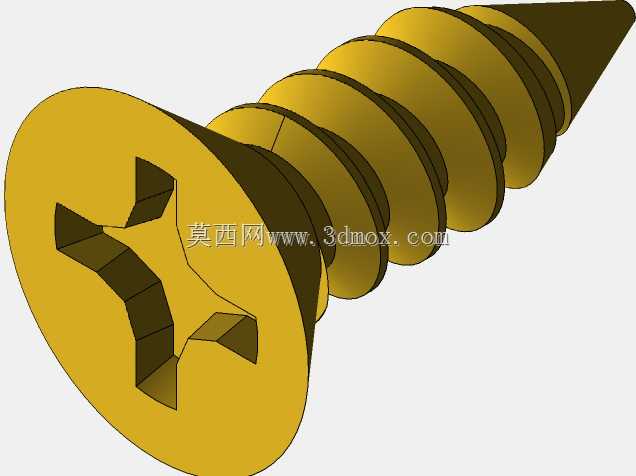

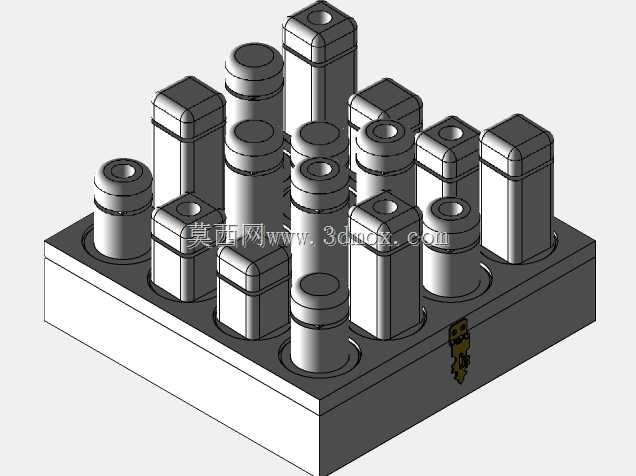

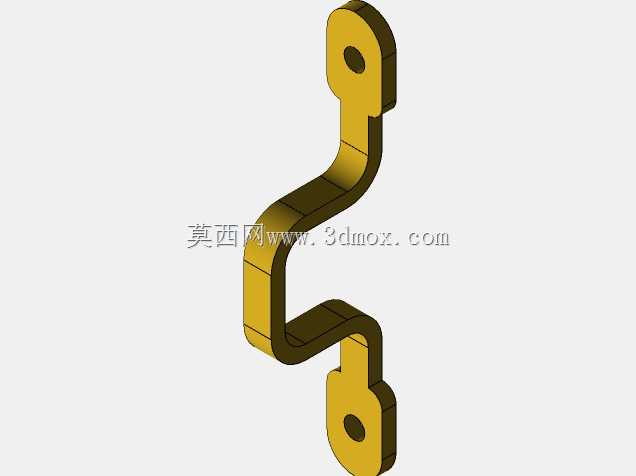

这款桌面益智游戏装置主要应用于家庭休闲、桌游吧、青少年思维训练场景，作为策略类对战玩具使用，核心玩法依托不同高度、材质的柱形棋子完成占位博弈，锻炼使用者的空间规划与逻辑推演能力。从结构设计来看，整套装置分为底座与棋子两部分，底座采用整块实木铣削加工，表面均匀排布圆形沉孔作为棋子定位位，沉孔深度控制在8mm，刚好承托棋子底部避免倾倒，底座侧边加装金属搭扣，可搭配同尺寸外盒实现收纳锁闭，方便外出携带与日常存放。棋子分为两种材质配色，深棕色为实木车削成型，浅米色为硬质工程塑料注塑加工，不同高度的棋子对应不同的分值与占位规则，顶部做圆角处理避免使用时划伤手部，柱身中部加工环形凹槽，既方便手指捏取，也能在堆叠时提供定位限位。建模阶段先从底座基准面开始绘制，先拉伸底座整体轮廓，再通过阵列命令完成所有定位沉孔的排布，注意沉孔与底座边缘的安全距离不小于10mm，避免实木边缘开裂；金属搭扣单独建模后通过配合关系装配到底座侧边预留的安装位，匹配实际安装的螺丝孔位尺寸。棋子建模先绘制单个柱体的截面轮廓，旋转生成基础实体后，添加顶部圆角与中部环形凹槽特征，再通过配置功能生成不同高度、不同配色的棋子变体，最后逐个装配到底座的定位沉孔中，验证所有棋子的装配间隙，控制间隙在0.2mm以内，保证棋子取放顺畅无卡滞。渲染阶段分别赋予实木纹理、哑光塑料、金属搭扣的对应材质，调整环境光模拟室内桌面的光照效果，还原真实使用场景下的材质质感。整套装置的外形尺寸控制在220mm×180mm×60mm范围内，可平稳放置在常规桌面，收纳后整体高度不超过80mm，可放入普通背包侧袋，适配多场景使用需求。建模过程中重点校验了棋子与沉孔的同轴度，避免出现棋子歪斜的情况，同时对底座边角做全R3圆角处理，提升使用安全性，所有结构均无尖锐凸起，符合玩具类产品的安全设计规范。
