折叠式便携蝴蝶刀结构设计三维数模

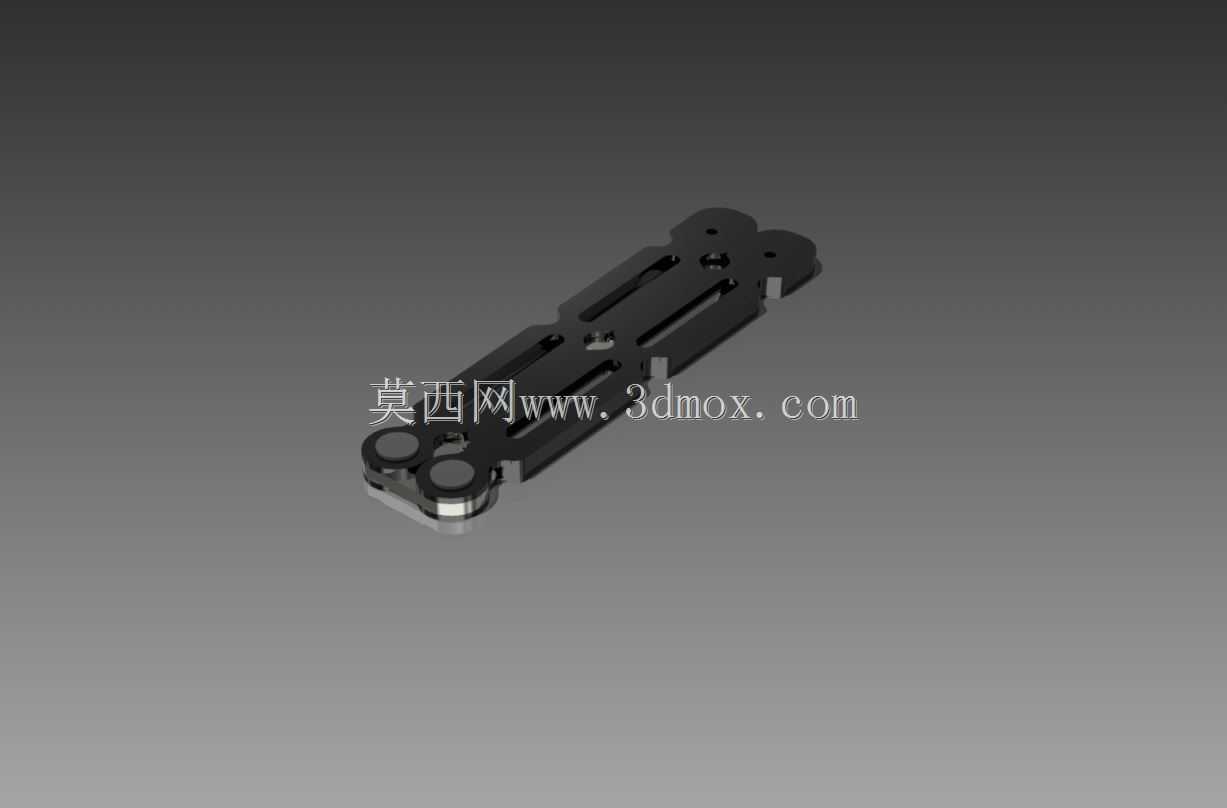

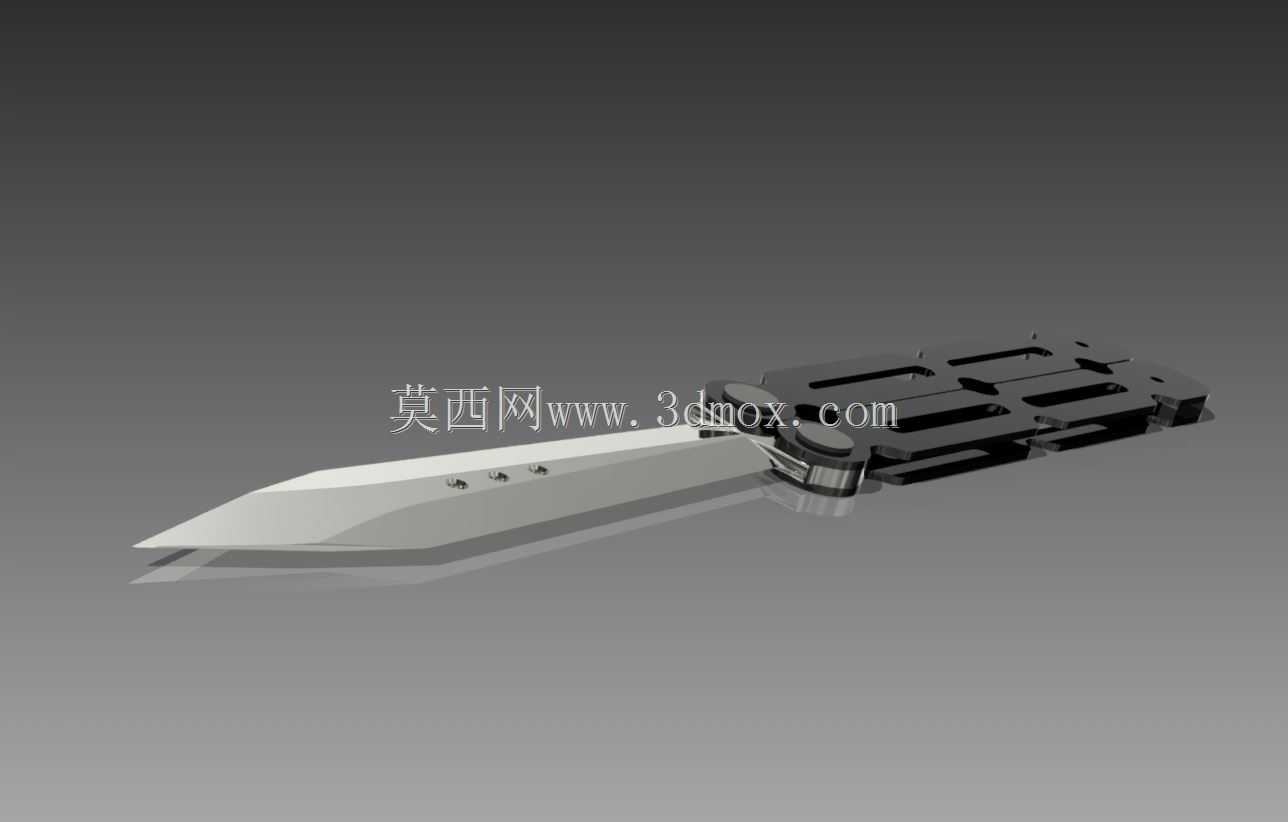

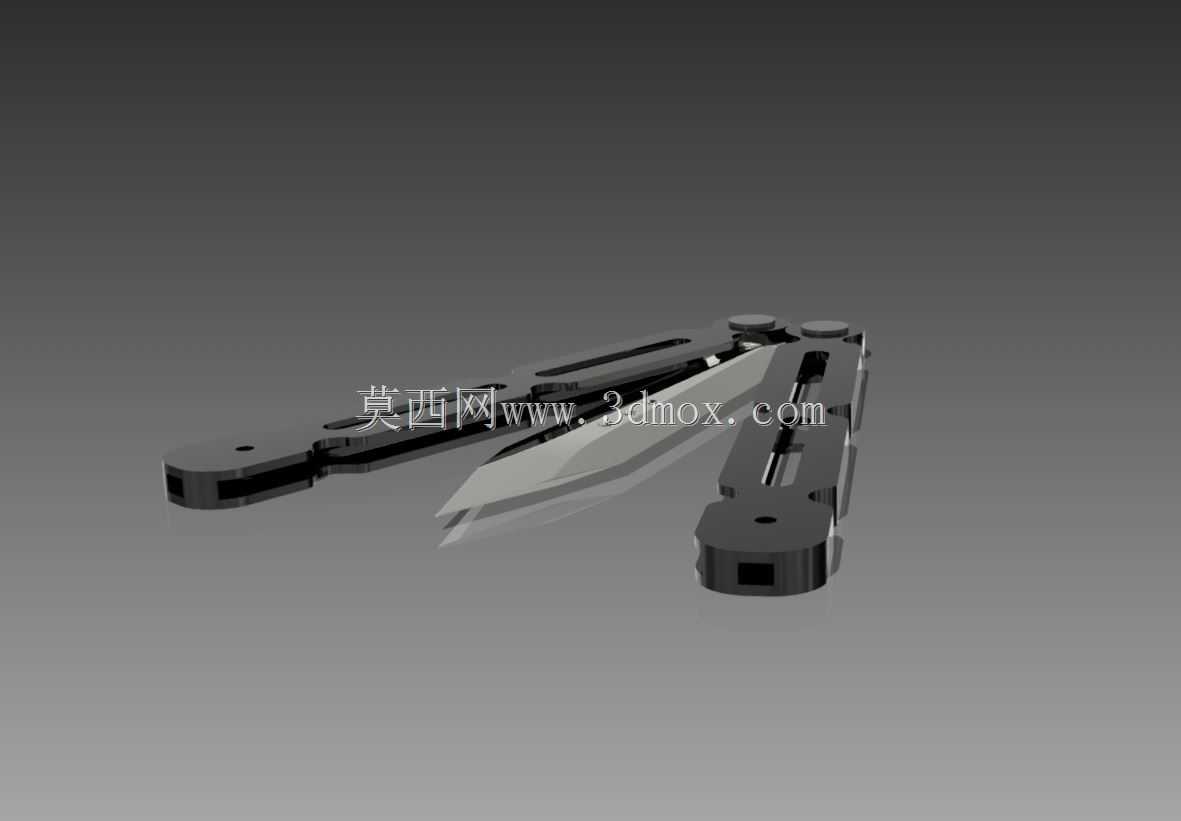

这款折叠蝴蝶刀的三维建模，最初是为户外便携工具配套做的结构验证项目，日常户外作业中处理包装裁切、绳索割断、小型工件修边这类场景都能适配，相比固定刃具，折叠状态下能完全收纳刃部，放在工具包或者随身工具套里不会剐蹭其他物品，也能避免外露刃口带来的安全隐患。建模时最先敲定的是整体的开合逻辑，两个对称手柄通过枢轴结构和刀身尾部连接，要保证开合过程中手柄转动无卡滞，同时展开后手柄和刀身的配合面能完全贴合，没有旷量，握持时不会出现松动晃动感。先在三维软件里绘制刀身的主体轮廓，刃部做了斜度处理，从刀根到刀尖逐步收窄，保证裁切时的受力集中，刀身平面上预留了三个定位凹点，对应手柄闭合时的限位凸台，避免折叠状态下刀身在手柄内窜动。之后绘制两侧的手柄结构，手柄采用镂空槽设计，一方面是减轻整体重量，另一方面是开合时手指能有更好的施力点，枢轴位置做了衬套安装位，预留的间隙要保证转动顺滑同时没有径向晃动，手柄尾部做了防滑纹理，握持时能增加摩擦力，即便手上有少量油污也能稳定持握。尺寸设定上，折叠状态整体长度控制在12厘米左右，展开后总长度21厘米，刀身有效刃长9厘米，这个尺寸边界刚好适配常规的便携工具套尺寸，不会因为过长影响携带，也不会因为过短导致操作时施力不便。建模过程中先做草图约束，把刀身和手柄的转动配合关系在草图阶段就做运动仿真验证，确认开合角度能达到180度完全展开，同时不会出现结构干涉，之后再做实体拉伸切除，处理镂空槽和刃部的斜面特征，最后对所有棱边做0.2毫米的圆角处理，避免锐边割手，装配时把枢轴的配合设置为同轴心加转动自由度，验证整个开合行程的顺畅度，确保从闭合到展开的整个过程中，两侧手柄不会和刀身发生碰撞，展开到位后限位结构能自动卡合，不需要额外的锁止结构就能保持展开状态的稳定性，闭合时刀身完全藏在两侧手柄形成的空腔内，刃部不会外露，满足便携携带的安全要求。
