黄金质感射手座机甲造型手办设计

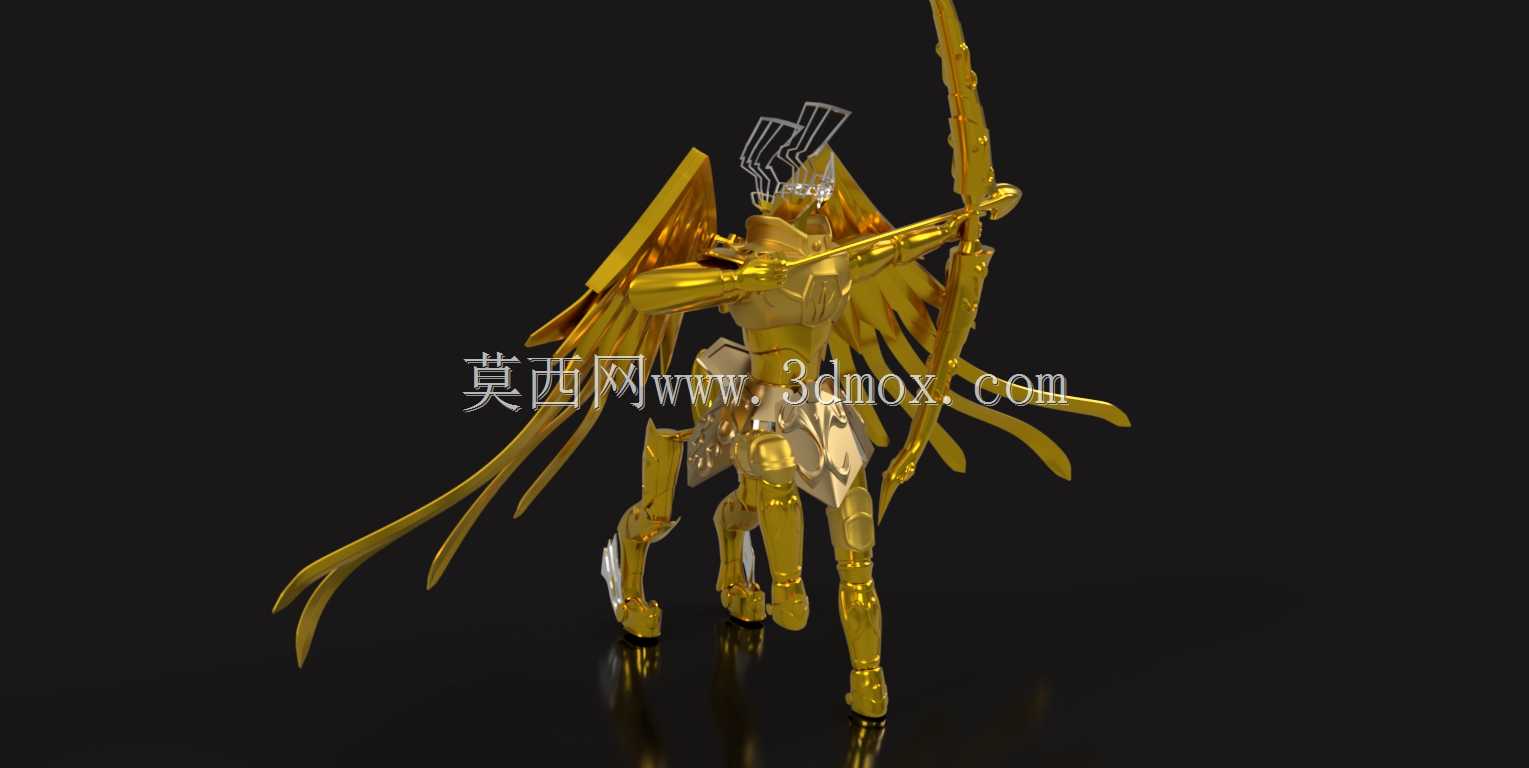

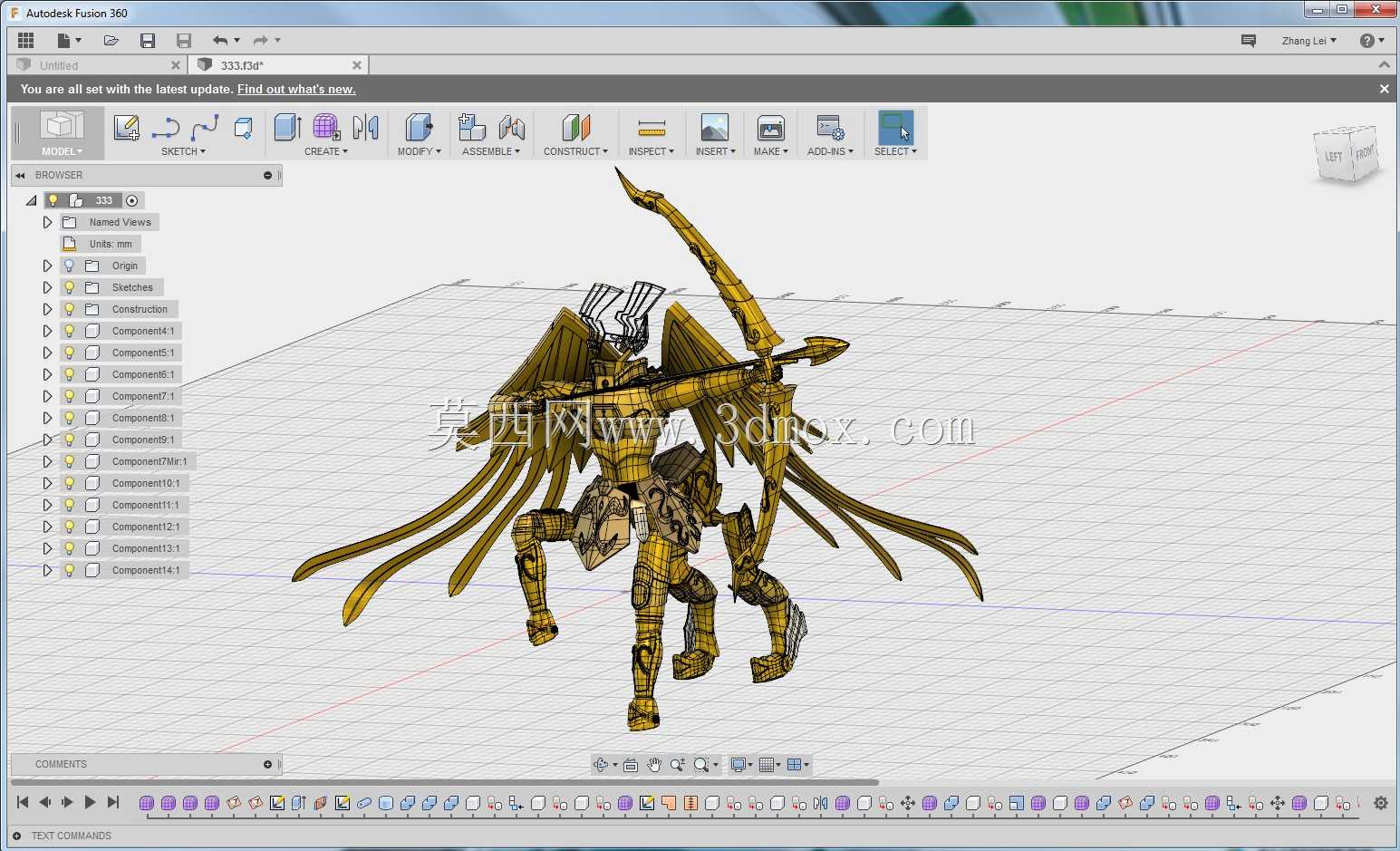

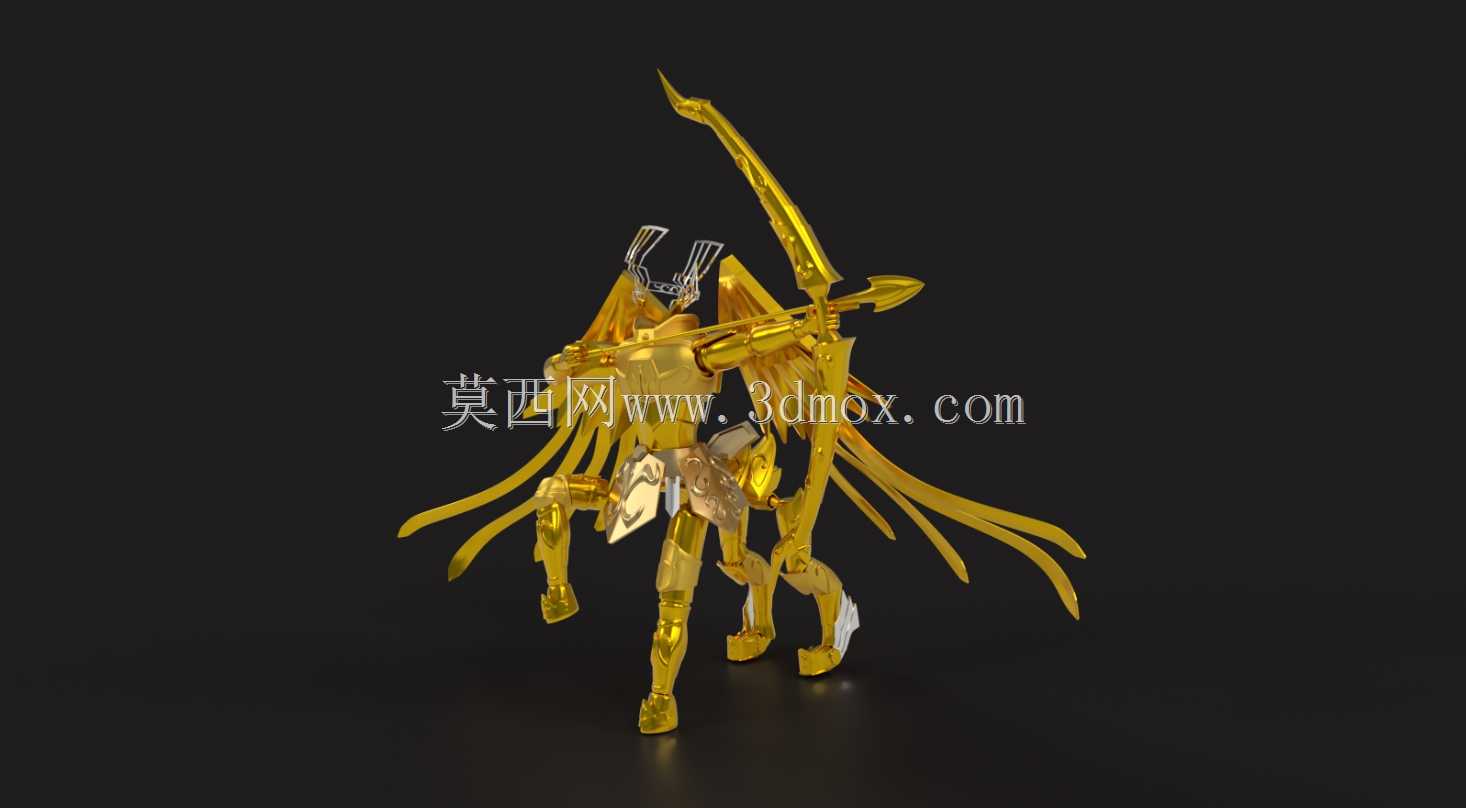

这款机甲造型的设计，最初是面向潮玩手办、动漫周边展示场景开发的，可用于线下潮玩展陈、IP衍生周边开发、拼装模型量产参考，也能作为3D打印手办的原型数据使用。从结构设计思路来看，整体采用人马合一的仿生构型，上半身延续人形机甲的关节布局，肩甲、胸甲做了分层棱角处理，既还原黄金铠甲的厚重质感，又预留了关节活动的避让间隙，下半身采用四足马型结构，腿部做了分段式装甲设计，每一段装甲之间都预留了0.3mm的活动间隙，保证腿部摆动时不会出现装甲干涉，背部的飘带结构做了薄壁处理，厚度控制在1.2mm，既保证打印时的结构强度，又能呈现出飘逸的视觉效果，手中的弓箭构件做了分体式设计，弓身与弓弦可拆分装配，弓弦采用细圆柱结构，直径0.8mm，装配后可保持张紧的视觉状态。建模过程中，首先在Fusion 360中导入手绘的概念草图作为底图，先搭建整体的骨架基准线，确定人马上半身与马身下半身的衔接位置，保证整体重心落在马身四足的支撑范围内，避免后续3D打印时出现重心倾倒的问题；之后逐块绘制装甲的曲面，对黄金质感的反光面做了曲率连续处理，保证渲染时金属反光的流畅度，关节位置的卡扣结构采用标准的球形关节设计，球头直径4mm，对应的球窝预留0.1mm的装配间隙，保证拼装后关节有足够的阻尼感，不会出现松脱问题。外形尺寸上，整体高度控制在220mm，长度180mm，宽度120mm，符合常规1/12比例手办的尺寸边界，安装摆放时仅需要预留直径200mm的圆形平面即可，不需要额外的支撑固定结构。建模完成后进入渲染环节，给装甲表面赋予高反射的黄金金属材质，调整粗糙度参数到0.08，添加少量的划痕纹理提升真实感，背景采用纯黑哑光材质突出主体的金属光泽，渲染时开启全局光照，模拟影棚布光的效果，让装甲的棱角反光更有层次。针对后续的量产适配，所有装甲零件都做了拔模斜度处理，外表面拔模角度1.5度，内壁拔模角度1度，既适合注塑量产的脱模要求，也适配FDM、光固化3D打印的工艺要求，薄壁位置都做了加厚加强筋处理，避免运输、把玩过程中出现零件断裂的问题，飘带等细长结构在根部做了圆角过渡，减少应力集中的风险。
