镂空交织结构纪念奖杯摆件设计

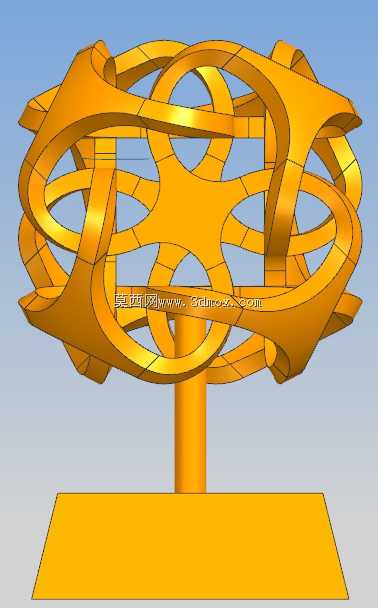

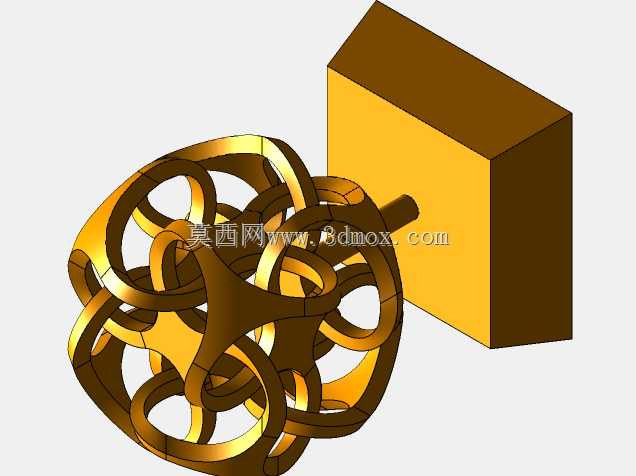

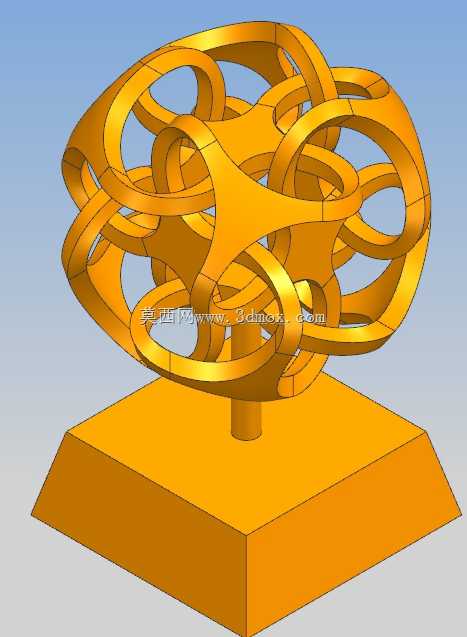

这款摆件类结构件的设计，最初是面向技能结业纪念场景打造的实体展示件，日常可放置在工位展示架、荣誉陈列柜中作为纪念标识，也可作为文创类桌面装饰件适配办公、展会陈列等场景，整体结构分为上部镂空交织主体与下部梯形支撑底座两部分，底座采用梯形棱台结构，下底面尺寸大于上底面，放置时可保证足够的支撑稳定性，避免上部复杂结构带来的重心偏移问题，上部主体的所有环形交织结构均做等壁厚处理，壁厚控制在适合3D打印或者铸造加工的合理区间，所有曲面交接位置均做圆角过渡，避免应力集中的同时也能提升加工成型后的表面质感。建模过程中先绘制底座的棱台特征，通过拉伸拔模指令快速生成底座基体，在底座上表面中心位置定位出支撑柱的安装位置，拉伸生成短圆柱支撑段作为上部结构的承载基础。上部的交织环形结构，先在多个相交的基准面上绘制单组环形的截面轮廓与路径，通过扫描特征生成单段环形曲臂，再利用圆周阵列与空间镜像指令，将单段曲臂按照中心对称的排布方式阵列复制，调整每一段曲臂的空间角度，保证所有曲臂在空间中相互交织但不出现实体干涉，相邻曲臂的交接位置采用合并实体指令做布尔求和，将所有分散的曲臂结构整合为一个连续的整体，再对所有的棱边做统一的圆角处理，避免尖锐边角带来的加工与使用风险。设计过程中需要重点校核上部结构的重心位置，确保整体重心投影落在底座的支撑面范围内，避免放置时出现倾倒问题，所有交织曲面的曲率变化做连续过渡处理，避免出现曲面褶皱或者曲率突变，不管是采用3D打印直接成型，还是采用失蜡铸造做金属材质加工，都能保证成型过程中不会出现壁厚突变导致的填充缺陷或者应力开裂问题。这类交织镂空结构的设计思路，也可以延伸到工业产品的装饰外罩、文创礼品结构设计中，通过调整环形曲臂的数量、交织角度与截面尺寸，可以衍生出多种不同视觉效果的镂空结构，兼顾结构强度与视觉表现力，建模过程中需要随时做干涉检查，确保每一段曲臂之间保留合理的间隙或者完全合并为整体，避免出现零厚度几何体或者重叠面，导致后续工程图导出或者加工编程时出现错误。
